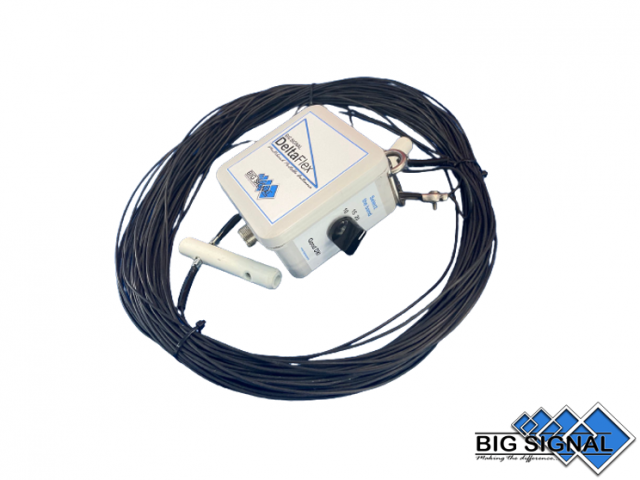

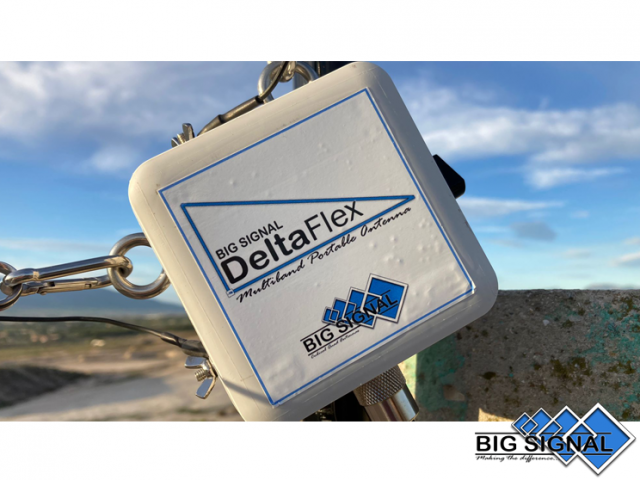

BIG SIGNAL DeltaFlex
Antena multibanda de onda completa para SOTA, POTA, /Portable y DX en HF
Antena multibanda de onda completa para SOTA, POTA, /Portable y DX en HF
La BIG SIGNAL DeltaFlex ha sido desarrollada para radioaficionados que quieren llevar una estación HF realmente portátil sin renunciar a la eficiencia de una antena de onda completa ni a la comodidad de una solución multibanda.
Con un peso aproximado de solo 500 gramos, permite trabajar de 40 a 10 metros sin necesidad de utilizar acoplador o ATU, reduciendo el equipo que necesitas transportar en cada activación.
Su diseño ligero, flexible y resonante la convierte en una solución especialmente práctica para SOTA, POTA, operaciones /Portable y DX, utilizando únicamente un mástil de aproximadamente 6–7 metros.
Con un peso aproximado de solo 500 gramos, permite trabajar de 40 a 10 metros sin necesidad de utilizar acoplador o ATU, reduciendo el equipo que necesitas transportar en cada activación.
Su diseño ligero, flexible y resonante la convierte en una solución especialmente práctica para SOTA, POTA, operaciones /Portable y DX, utilizando únicamente un mástil de aproximadamente 6–7 metros.
Bandas: 40 a 10 m
Configuración: Antena multibanda de onda completa
Acoplador / ATU: No necesario
Peso: Aproximadamente 500 g
Potencia máxima: hasta 300 W.
Mástil recomendado: 6–7 m
Uso recomendado: SOTA / POTA / /Portable / DX
Configuración: Antena multibanda de onda completa
Acoplador / ATU: No necesario
Peso: Aproximadamente 500 g
Potencia máxima: hasta 300 W.
Mástil recomendado: 6–7 m
Uso recomendado: SOTA / POTA / /Portable / DX
Características principales
• Diseño de onda completa
La DeltaFlex utiliza una configuración de onda completa, aprovechando una geometría especialmente eficiente para comunicaciones HF y proporcionando una solución muy diferente a las habituales antenas portables acortadas mediante bobinas o cargas.
La DeltaFlex utiliza una configuración de onda completa, aprovechando una geometría especialmente eficiente para comunicaciones HF y proporcionando una solución muy diferente a las habituales antenas portables acortadas mediante bobinas o cargas.
• Sin necesidad de acoplador o ATU
Está diseñada para trabajar sus bandas previstas sin necesidad de incorporar un acoplador externo, simplificando la estación portable y eliminando otro equipo, cables y peso de la mochila.
Está diseñada para trabajar sus bandas previstas sin necesidad de incorporar un acoplador externo, simplificando la estación portable y eliminando otro equipo, cables y peso de la mochila.
• Solo 500 gramos: diseñada para acompañarte
Cuando cada gramo cuenta, especialmente en una activación SOTA o una operación a pie, disponer de una antena ligera marca la diferencia. La DeltaFlex pesa aproximadamente 500 g, facilitando enormemente su transporte junto al resto de la estación.
Cuando cada gramo cuenta, especialmente en una activación SOTA o una operación a pie, disponer de una antena ligera marca la diferencia. La DeltaFlex pesa aproximadamente 500 g, facilitando enormemente su transporte junto al resto de la estación.
• Cobertura multibanda de 40 a 10 metros
Una única antena permite trabajar diferentes bandas de HF, proporcionando una gran flexibilidad para adaptarse a la propagación sin tener que transportar varias antenas monobanda.
Una única antena permite trabajar diferentes bandas de HF, proporcionando una gran flexibilidad para adaptarse a la propagación sin tener que transportar varias antenas monobanda.
• Pensada específicamente para operaciones portables
Su formato flexible facilita el plegado, transporte y despliegue en montaña, parques, campo, playa, expediciones y ubicaciones temporales. Menos material, menos peso y una estación mucho más sencilla de preparar.
Su formato flexible facilita el plegado, transporte y despliegue en montaña, parques, campo, playa, expediciones y ubicaciones temporales. Menos material, menos peso y una estación mucho más sencilla de preparar.
• Solo necesita un mástil ligero de 6–7 metros

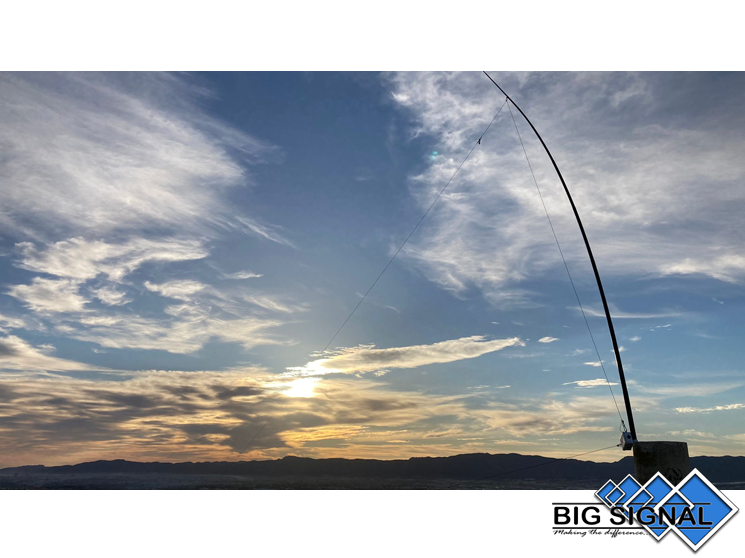

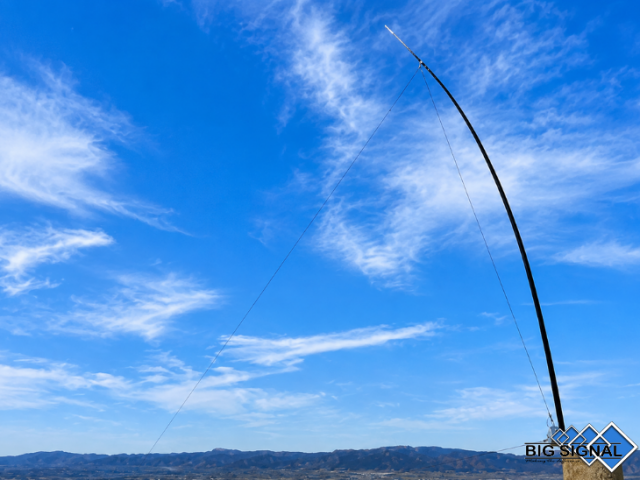

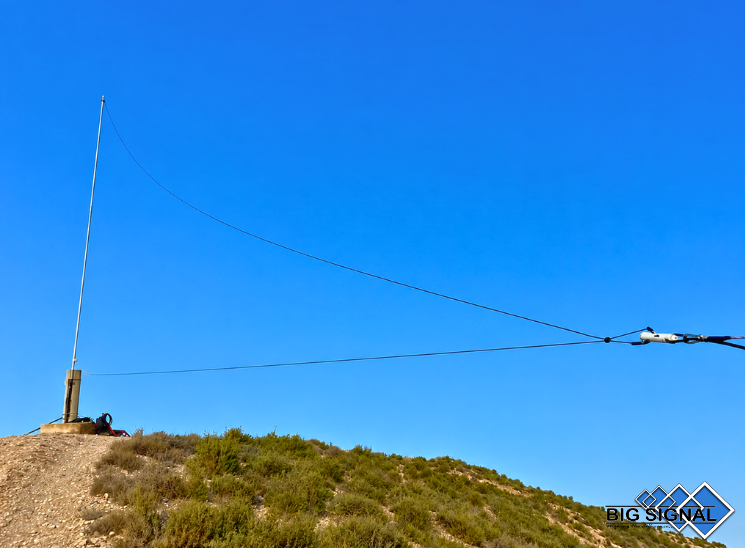

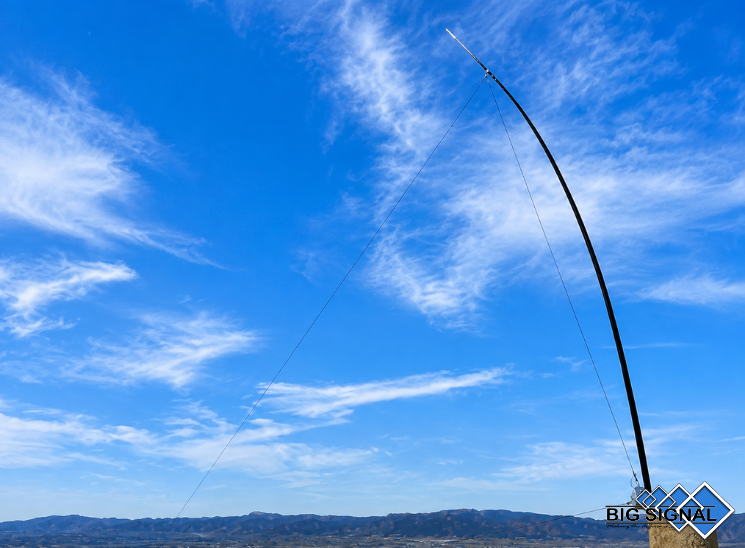

No requiere grandes estructuras para su despliegue. Con un mástil portátil de aproximadamente 6–7 metros es posible realizar una instalación compacta especialmente adecuada para operaciones de campo.
No requiere grandes estructuras para su despliegue. Con un mástil portátil de aproximadamente 6–7 metros es posible realizar una instalación compacta especialmente adecuada para operaciones de campo.
• Configuración adaptable al terreno
Su diseño flexible permite adaptar la instalación a las posibilidades de cada ubicación, algo especialmente importante cuando se opera desde lugares donde el espacio, los puntos de anclaje o la altura disponible son limitados.
Su diseño flexible permite adaptar la instalación a las posibilidades de cada ubicación, algo especialmente importante cuando se opera desde lugares donde el espacio, los puntos de anclaje o la altura disponible son limitados.
• Geometría de loop cerrado
La configuración cerrada puede ofrecer un comportamiento favorable frente a determinados tipos de interferencia eléctrica, ayudando a conseguir una buena relación señal/ruido en recepción, especialmente valiosa cuando se buscan señales débiles.
La configuración cerrada puede ofrecer un comportamiento favorable frente a determinados tipos de interferencia eléctrica, ayudando a conseguir una buena relación señal/ruido en recepción, especialmente valiosa cuando se buscan señales débiles.
• Preparada para el DX desde cualquier lugar
La DeltaFlex no está pensada únicamente para hacer contactos locales. Su configuración de onda completa y sus posibilidades de instalación la convierten en una opción especialmente interesante para quienes quieren aprovechar la propagación y trabajar DX durante sus operaciones portables.
La DeltaFlex no está pensada únicamente para hacer contactos locales. Su configuración de onda completa y sus posibilidades de instalación la convierten en una opción especialmente interesante para quienes quieren aprovechar la propagación y trabajar DX durante sus operaciones portables.
Menos equipo. Más bandas. Más radio.
En una operación portable, el rendimiento de la antena es importante, pero también lo son el peso, el volumen y la simplicidad de la estación. Tener que transportar varias antenas o añadir un acoplador externo puede complicar innecesariamente una activación.
La BIG SIGNAL DeltaFlex concentra la cobertura de 40 a 10 metros en una solución de aproximadamente 500 gramos y sin necesidad de ATU. Radio, batería, mástil, coaxial y DeltaFlex: una estación HF ligera y preparada para aprovechar las condiciones de propagación durante toda la activación.
¿Por qué elegir la BIG SIGNAL DeltaFlex?
• Diseño de onda completa.
• No necesita acoplador o ATU.
• Aproximadamente 500 g de peso.
• Cobertura multibanda de 40 a 10 metros.
• Hasta 300 W de potencia máxima.
• Instalación con un mástil portátil de aproximadamente 6–7 metros.
• Una sola antena para múltiples bandas de HF.
• Diseño flexible, ligero y fácil de transportar.
• Especialmente desarrollada para SOTA, POTA, /Portable y DX.
Onda completa, multibanda y sin ATU.
La BIG SIGNAL DeltaFlex combina onda completa, cobertura multibanda, bajo peso y funcionamiento sin acoplador en una antena creada para disfrutar de la radio lejos del shack.
Desde una cima SOTA hasta un parque POTA o una expedición /Portable, solo necesitas encontrar el lugar, desplegarla y empezar a hacer radio.
BIG SIGNAL DeltaFlex – menos peso, menos equipo, más radio.
Desde una cima SOTA hasta un parque POTA o una expedición /Portable, solo necesitas encontrar el lugar, desplegarla y empezar a hacer radio.
BIG SIGNAL DeltaFlex – menos peso, menos equipo, más radio.
Especificaciones técnicas
Bandas: 40 / 20 / 15 / 10 m (Seleccionables)
Ganancia: 3,2 dBi (Free space)
Polarización: Vertical

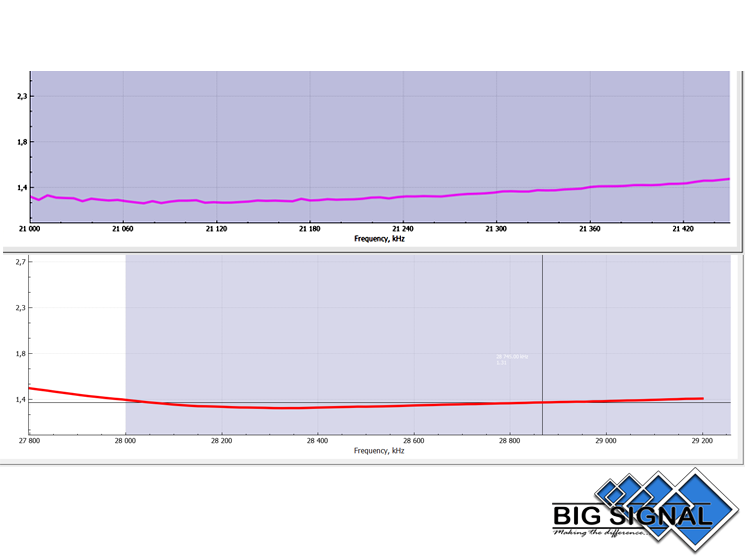

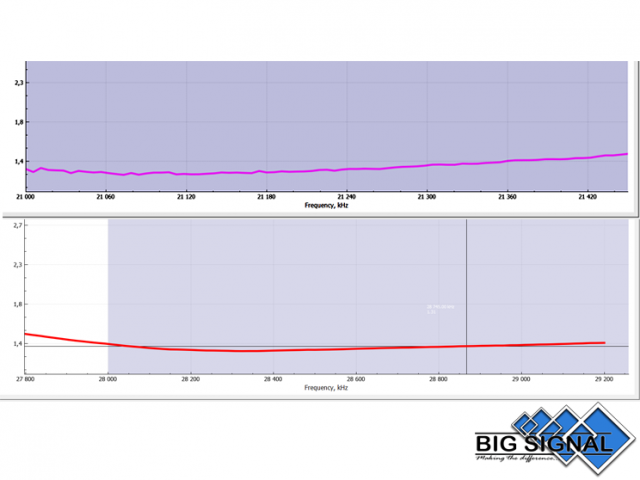

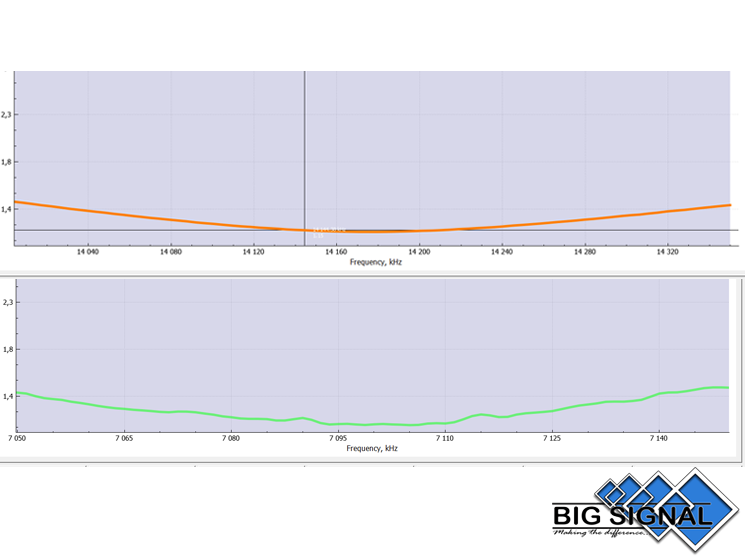

ROE (SWR): 1,1:1 – 2,0:1
Potencia máxima: 300 W.
Anchura total: entre 16 y 18 m
Altura mínima de mástil: a partir de 6 m
Peso: aproximadamente 500 g
Resistencia al viento: > 200 km/h
Ganancia: 3,2 dBi (Free space)
Polarización: Vertical
ROE (SWR): 1,1:1 – 2,0:1
Potencia máxima: 300 W.
Anchura total: entre 16 y 18 m
Altura mínima de mástil: a partir de 6 m
Peso: aproximadamente 500 g
Resistencia al viento: > 200 km/h
Construcción y materiales
• Sistema de sujeción

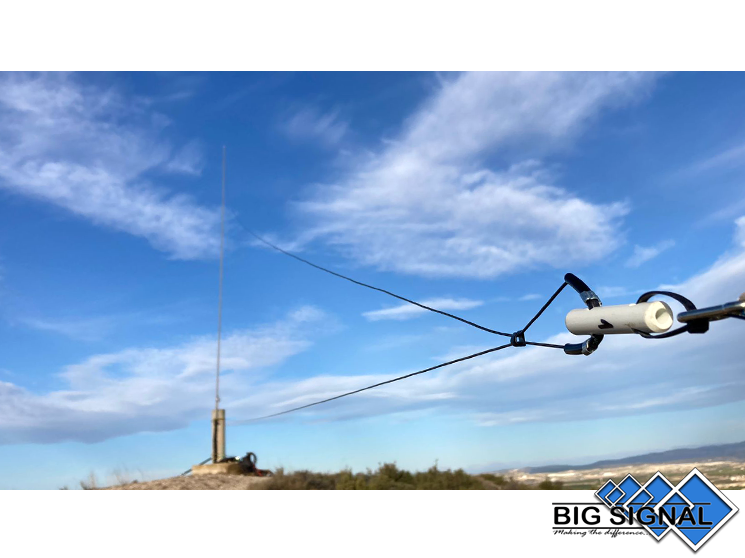

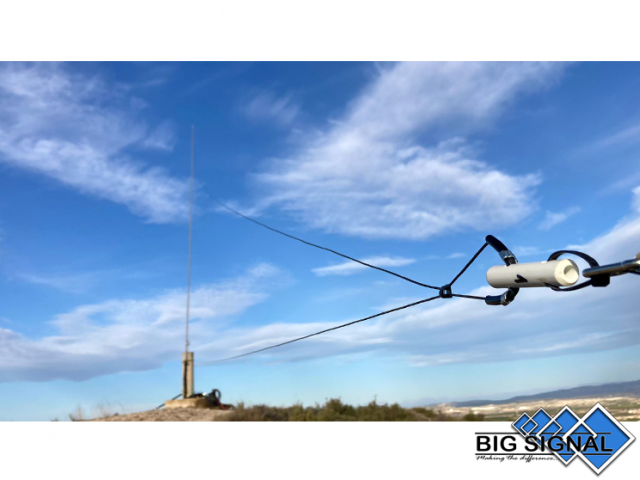

Incorpora 2 aisladores de fibra que, mediante el tensado con cuerda aislante, permiten configurar y mantener la geometría de la antena.
Incorpora 2 aisladores de fibra que, mediante el tensado con cuerda aislante, permiten configurar y mantener la geometría de la antena.
• Alimentación
Conexión mediante PL-UHF.
Conexión mediante PL-UHF.
Comentarios
Escribe tu comentario
QSO entre NP3JD y EA5CCY usando la BIG SIGNAL DeltaFlex
La compra de los productos siempre se realiza por encargo. Nosotros fabricamos todos los productos, por lo que pueden añadirse tiempos de fabricación. Es por ello que el precio final de la compra, como el precio final de los gastos de envío se confirmarán en un email enviado a posteriori.
La forma de pago se realizará una vez recibido dicho email, por lo que en todo momento podrá cancelar el pedido informándonos del proceso.
Después de mucho pensar y buscar una opción de antena multibanda para llevar a Cabo Verde de vacaciones, hablé con Juan Pedro, de Big Signal Antennas, sobre la DeltaFlex, sus características y dimensiones. Quería comprobar si podría ponerla en mi ubicación de D4, y lo cierto es que me encajaba como anillo al dedo.
Una vez en mi ubicación de Cabo Verde, procedí a la instalación según las instrucciones de montaje. La extendí en un mástil de fibra de 10 metros de altura, dejando la alimentación aproximadamente a unos 2 metros para así poder acceder fácilmente al conmutador de bandas. Tras comprobar la ROE en todas las bandas ?donde solo tuve que hacer un pequeño ajuste en la de 40 metros?, el siguiente paso fue hacer las primeras pruebas de transmisión. Por la hora que era, mi elección para el estreno fue la banda de 15 metros en CW. Después de un par de llamadas con solo 10 W, empezaron a salir varias estaciones de Europa y algunos de mis "pilotos" desde Asturias, pasándome muy buenos reportes.
Durante la actividad en Cabo Verde he utilizado la DeltaFlex con excelentes resultados en las bandas de 40, 20, 15 y 10 metros. Cabe destacar que, estando en medio de una ciudad como Praia ?con los ruidos provocados por innumerables cables colgando, luces y ruido eléctrico en general?, la antena ha discriminado muy bien el QRM. El rendimiento ha sido muy bueno, sobre todo teniendo en cuenta que el equipo usado durante gran parte de la actividad ha sido un Icom IC-705 con 10 W.
Mi opinión final de la antena es muy buena: ofrece poco ruido y un excelente resultado en transmisión. Es una antena que ocupa muy poco espacio cuando está plegada y apenas pesa unos 500 gramos, ideal para transportarla. Eso sí, para que rinda al máximo hay que respetar las recomendaciones de instalación del fabricante y, sobre todo, tener en cuenta que es una antena larga que requiere un mínimo de 18 metros de espacio para una buena instalación.
Por lo demás, disfrutaréis de una antena que os hará pasar muy buenos ratos de radio. Como dato, con tan solo 10 W y el IC-705, he trabajado en la banda de 40 metros entidades DXCC como C21, VK, ZL, HI, TI, YV, PY o K, entre otras.
La instalo en un mástil de fibra de vidrio de unos 7 metros de altura tal y como me recomendó Juan Pedro. Teniendo espacio despejado, su montaje flexible, te permite ajustar altura, anchura y orientación donde estés de forma rápida.
Destaco especialmente su gran ancho de banda y para un ajuste fino de ROE en frecuencia, basta con estrangular con la brida el vértice inferior del extremo opuesto al mástil, acortando o alargando así el triángulo, resultando bastante sencillo y efectivo.
Los resultados han sido muy buenos dadas las características de la antena cerrada y su bajo nivel de QRM y ha cumplido plenamente con mis necesidades actuales.
De lo mejor que he comprado para operaciones de campo, montada en un mástil de 6 metros de altura trabajó muy bien las bandas ofrecidas.
Enrollada cabe en cualquier bolso y muy ligera .

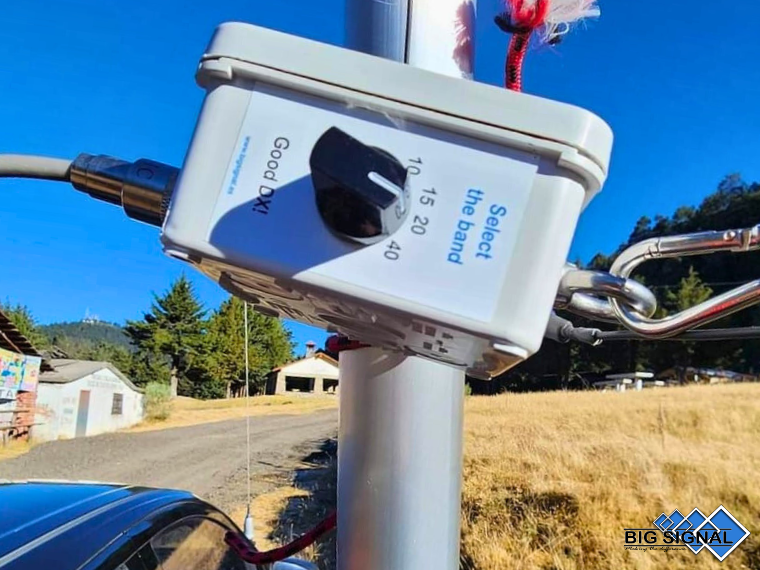

De mis favoritas para trabajar POTA en México.
No duden en comprar la suya !! 73
He tenido la oportunidad de probar la antena durante aproximadamente una semana y los resultados han sido altamente satisfactorios. Esta antena, diseñada para uso flexible tanto portátil como en base, abarca las bandas de 10, 15, 20 y 40 metros. Su instalación ha sido un éxito, logrando un montaje firme con un mástil de al menos 35 pies (11 metros) y vientos.

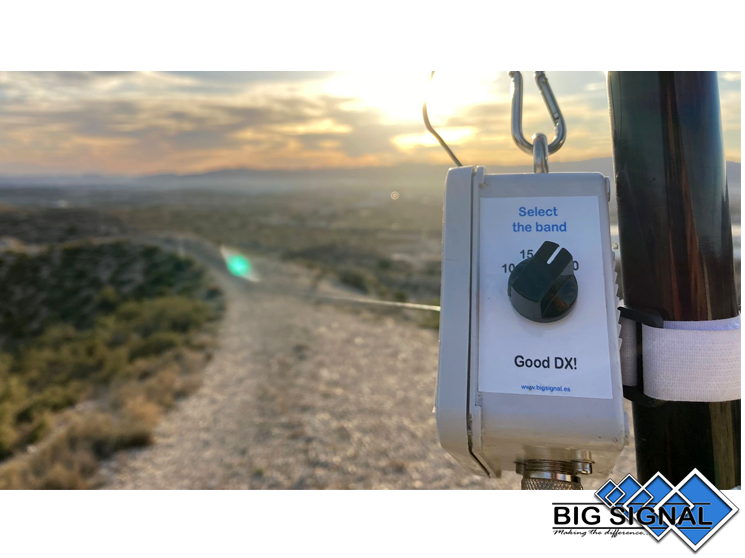

Lo notable es que no se requiere un sintonizador adicional; simplemente cambiando la banda mediante el conmutador de la antena, evitas la necesidad de utilizar equipos adicionales. La antena es liviana y presenta terminaciones muy profesionales. La he instalado de forma independiente y he podido trabajar varios DX en distintos modos como CW, RTTY, FONIA y FT4 en las diversas bandas, ya sea con 100 watts o con un amplificador (HLA 300 Black RM Italy).
Lo más impresionante es la calidad del sonido de recepción: nítido y prístino. En algunas ocasiones, he logrado ingresar a pile-ups con informes positivos. Esta antena resulta perfecta para actividades como POTA, BOTA, Field days, y otras situaciones donde se requiera una antena multibanda práctica, liviana, flexible y fácil de montar. Una vez sintonizada cerca de los 7.100 MHz, las demás bandas quedan afinadas automáticamente.
En resumen, después de una semana de pruebas, la antena ha demostrado mantener consistentemente buenos resultados en DX y ha recibido excelentes informes. Comparto un enlace a un QSO entre Puerto Rico y España (EA5CCY) en fonía 20m: [enlace del video](https://youtu.be/FQXGEe8u0cU?si=k7D4UFr9vRzkW93O).
