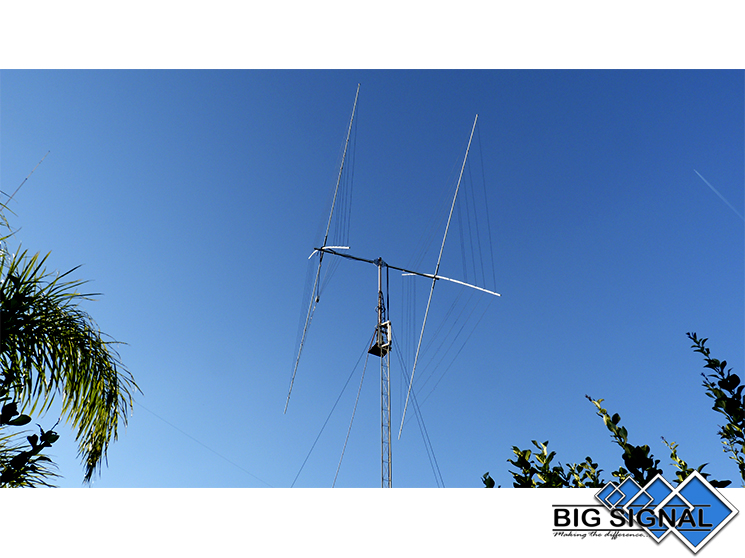

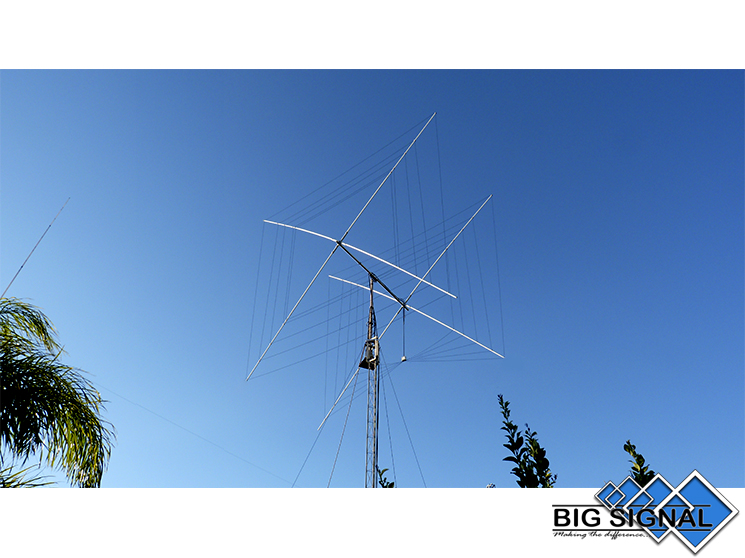

¡En BIG SIGNAL, presentamos la antena cubica multibanda BIG SIGNAL 2BS-5B, la indiscutible reina del DX!
Aquí te mostramos por qué una antena cubica y la BIG SIGNAL 2BS-5B es la elección definitiva para los verdaderos aficionados al DX:
-
Innovación de vanguardia: Hemos llevado este diseño al límite de la excelencia, desde su diseño eléctrico optimizado con software de última generación hasta su construcción con los materiales más avanzados. Esto garantiza una durabilidad extrema y un rendimiento sin igual en el diseño de antenas cubicas.
-
Rendimiento insuperable: En comparación con una Yagi multibanda convencional, la antena cubica de 2 elementos ofrece ventajas sobresalientes:
· 5 bandas de longitud de onda completa: A diferencia de las Yagis tradicionales (1/2 onda), los elementos de una antena cubica son de longitud de onda completa, alcanzando el máximo rendimiento y eficiencia en sus 5 bandas de trabajo.
· Mas ganancia en menos espacio: Con solo 2 elementos podremos obtener ganancias similares a Yagis de 3-4 elementos FULL-SIZE por banda.
· Muy bajo ruido: Al ser elementos loop cerrados de onda completa, se minimiza el QRM y el ruido urbano, mejorando la calidad de recepción de señales débiles en la banda.
· Ángulo de radiación muy bajo: Las antenas cubicas destacan por su bajo angulo de radiación incluso a bajas alturas, esto nos permite llegar en menos saltos hasta el DX, resultando en una señal más fuerte al otro lado. Las antenas cubicas son conocidas por abrir y cerrar la propagación.
· Alta selectividad: Suprime eficazmente los lobulos laterales y traseros, eliminando aún más el ruido no deseado en las direcciones de rechazo.·
· Estabilidad en las señales, menos QSB: Gracias al propio diseño de una antena cubica, la recepción no es tan afectada al cambio de polarización, por lo que experimentaras menos fading o QSB al recibir las señales DX.

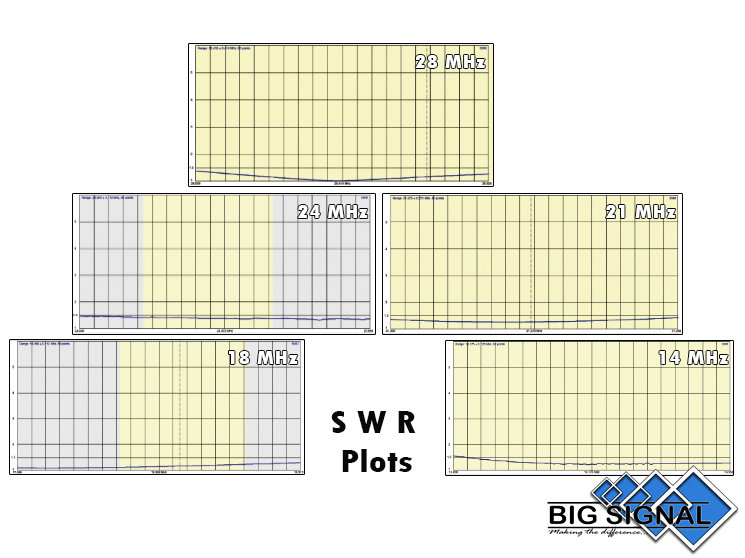

· Ancho de banda increíble: ROE por debajo de 1,5:1 en sus 5 bandas de trabajo, eliminando la necesidad del acoplador. -
Compacta y versátil: Con poco más de 4 metros de radio de giro, es ideal para espacios reducidos, y su capacidad extra de trabajar en las bandas de 30, 40, 60 y 80 metros con acoplador con un rendimiento muy aceptable te ofrece una flexibilidad excepcional.
-
Durabilidad sin precedentes: Su construcción robusta garantiza una durabilidad extrema y sin necesidad de mantenimiento. Además, su peso ligero en comparación con las Yagis de aluminio la hace aún más impresionante.
-
Instalación sin complicaciones: El montaje es sencillo y Plug&Play; no requiere ajustes complicados después de la instalación.
En un mundo donde el ruido en las ciudades es cada vez más alto, la antena cubica BIG SIGNAL 2BS-5B es la solución definitiva para las comunicaciones de DX con un rendimiento inigualable.
Elige la excelencia, elige BIG SIGNAL, donde el rendimiento alcanza su máxima expresión. ¡Prepárate para conquistar el DX como nunca antes!
Especificaciones:
· Bandas: (6) / 10 / 12 / 15 / 17 / 20 m (Kit de 2 elementos para 50 MHz opcional). *Rendimiento muy aceptable en 30, 40, 60 y 80 metros con el uso de acoplador.
· Elementos: 2 activos en cada banda.
· Ganancia: 7,41 / 7,65 / 7,43 / 7,74 / 7,72 dBi. (free space).
· F/B: 24,09 / 13,07 / 18,7 / 15,73 / 15,52 dB.
· Potencia máxima: 2.000 W. PEP.
· Balun: Incluido.
· Longitud del boom: 2,84 m.
· Radio de giro: 4,032 m.
· Altura total: 5,25 m.
· Peso: 19 Kg.
· Resistencia al viento: > 150 Km/h.
· Carga al viento: 0,743 m2 | 583,255 N | @ 120 km/h.
Fabricación:

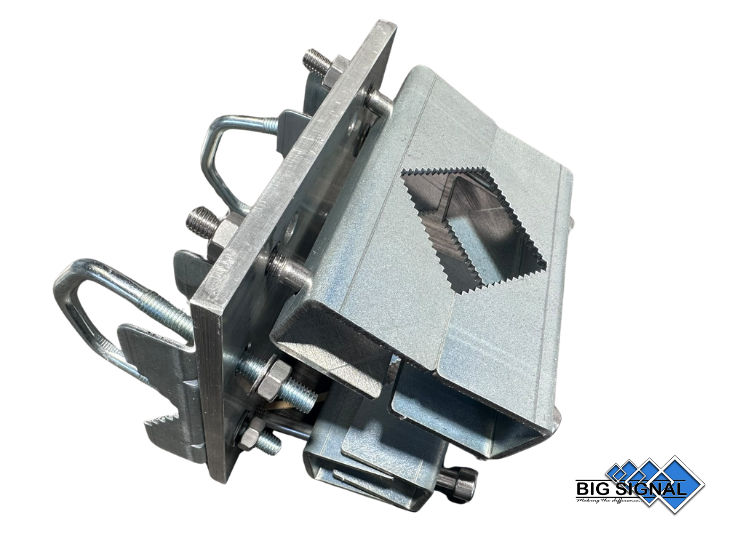

· Placa Boom/Mástil: 250 x 150 x 10 mm.
· Boom: Redondo de 50 x 2 mm.

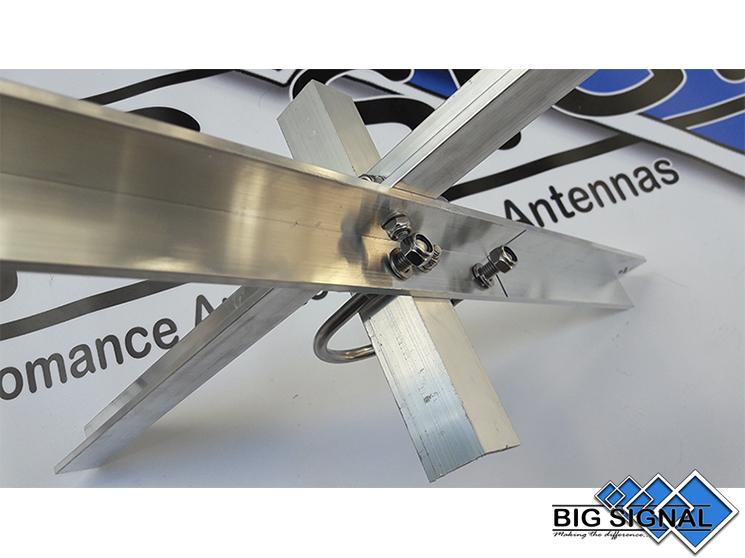

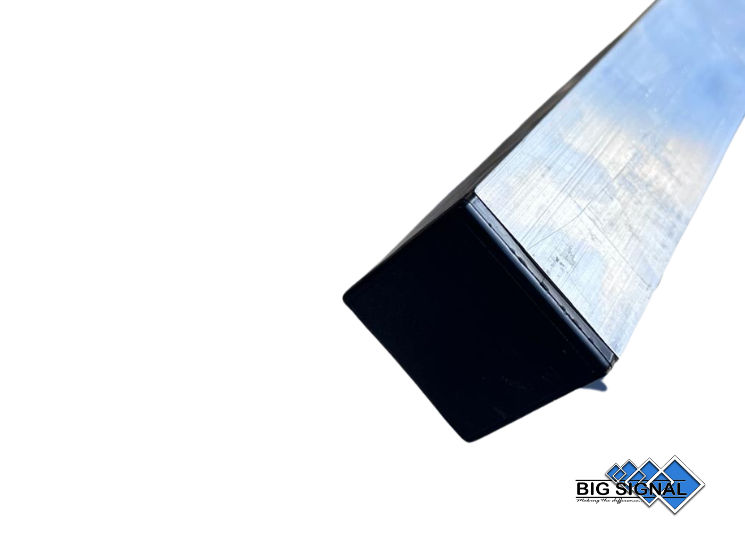

· Sistema de crucetas: Diseño en ángulo de 30 x 5 mm y elemento estabilizador al boom de 4 mm.
· Tornillería y herrajes: Acero Inoxidable W4.
· Fibra de vidrio: Especialmente moldeada y diseñada a medida, de media caña para una perfecta adaptación a la superficie de la cruceta, reforzada de tela de fibra y capa de protección UV.

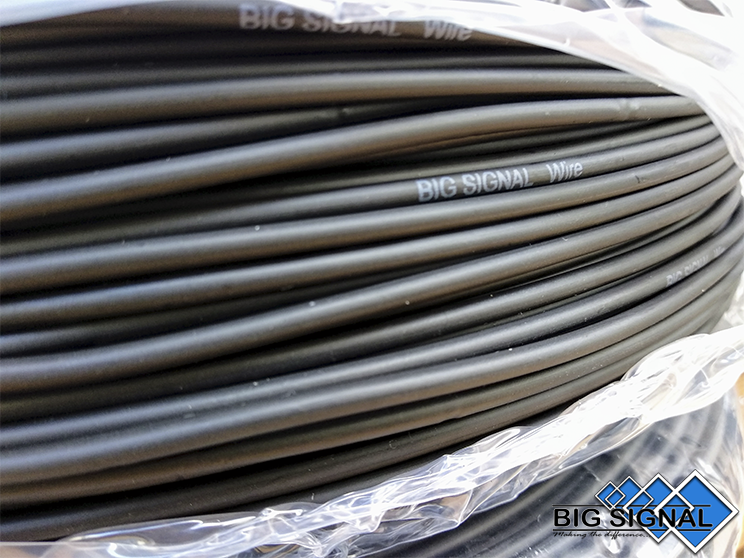

· Cable: BIG SIGNAL - Wire. Cable especial de cobre con funda de polietileno (PE) para una excelente protección a la intemperie y resistencia mecanica.

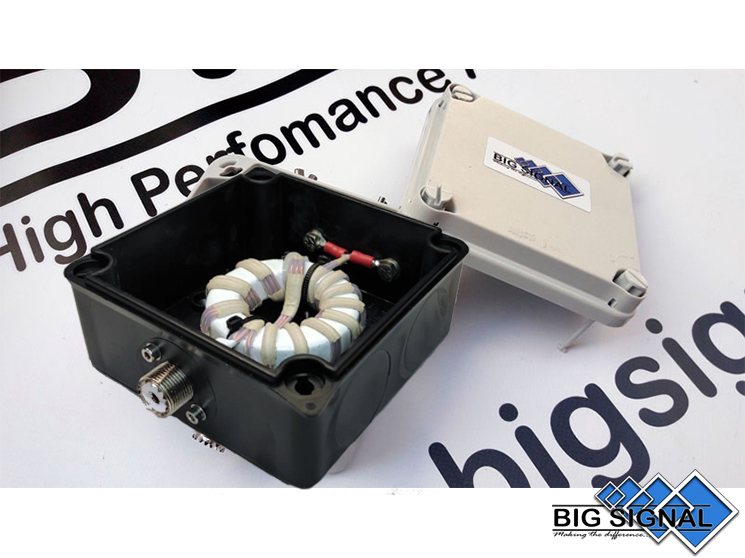

· Alimentación: Balun de corriente de alta calidad.
*Kit de 2 elementos para 50 MHz, bajada de coaxial independiente.
Comentarios
Escribe tu comentario
La compra de los productos siempre se realiza por encargo. Nosotros fabricamos todos los productos, por lo que pueden añadirse tiempos de fabricación. Es por ello que el precio final de la compra, como el precio final de los gastos de envío se confirmarán en un email enviado a posteriori.
La forma de pago se realizará una vez recibido dicho email, por lo que en todo momento podrá cancelar el pedido informándonos del proceso.
EXELENTE ATENCION, Y ASESORAMIENTO, PUDIMOS ARMAR LA ANTENA EN NUN LUGAR DE ESPACIOS REDUCIDOS, SIN PROBLEMA, EXELENTE RENDIMIENTO, MUY SILENCIOSA, , MUY BAJO NIVEL DE QRM EN TODAS LAS BANDAS, CONSIDERANDO QUE VIVO EN MEDIO DE UNA GRAN CIUDAD, MUY BUEBNOS REPORTES DE SEÑAL EN NORTE AMERICA , SUD AMERICA Y EUROPA, EN SINTESIS ME SIENTO MUY CONTENTO CON ESTA ANTENA . 73 CORDIALES
I think the best is to see my logbook, its self explaining.
For information QSO starting 18/08 are done with 100W, amplifier is QRT
Other have been done with 400-500W +/-
The antenna is working perfrect, I have the below constatation :
Easy to do the installation, no issue.
Antenna is light and the fiberglass tubes are light and strong
Side rejection is verry strong -4 to -5S points easy
Front to back is less but it?s normal due to the 2 elements
Antenna boom is at 13m above ground
I have been able to do all station that I have listen, even in pile-up no issue to break pile-up also with 100W.
This is a real DX antenna and I am more than happy with the performance, it?s just amaizing.
ON6PL Pierre
Comprei esta antena ano passado mas só agora fiz a instalação da mesma , tenho uma yagui montada a cinco anos com três elementos está montada a cerca de 18 mt de altura , a 2BS-5B montada na mesma altura tem uma escuta fenomenal e tem só uma diferença em relação á yagui 15 db a mais .
Cumprimentos 73
Tras un año utilizando la antena, puedo asegurar que es una antena fantástica y con un rendimiento superior a cualquiera de las antenas anteriores que he tenido instaladas.. La recepción es lo más limpia que he tenido hasta ahora.. El ajuste de la antena a 12m del nivel del suelo es expectacular ROE muy baja en las 5 bandas y gran ancho de Banda.
Respecto al viento se comporta fenomenal ya ha pasado dos temporales con viento racheado de 120km/h y está como el primer día.
Mis Felicitaciones a Juan Pedro y a todo el equipo Bigsignal por este gran Producto..
Encantado con la antena y con el servicio.
Bueno, en este corto período puedo comentar lo siguiente: En lo negativo es que tengo Roe de 3 en la banda de 12 metros, y en lo positivo es que en 10, 15, 17, 20, 40 y 80 metros trabajo sin acoplador. En 40 metros tengo 1,7 swr de máxima y en 80m 1,5. En recepción ha bajado el qrm en 2 puntos situándose entre 3 y 5 en bandas bajas. En 6 metros lo que con la vertical no se escucha con esta sí, sin señal pero se escucha. Resto de bandas pues igual, con menos qrm y el audio más nítido y a mí parecer con menos fading. Respecto al viento, pues se comporta bien, si bien es verdad que aún no ha soplado todo lo fuerte que es habitual en la zona. De momento eso puedo comentar con apenas unas horas de uso.Recordemos que es una antena para 10, 12, 15, 17 y 20 metros y en teoría 40 y 80 se quedarían fuera pero a mí personalmente me trabaja todas estas sin uso acoplador a excepción de la de 12 metros
Hola Juan Pedro
Recibimos las 2 antenas desde principios de la pandemia, estuvieron guardadas varios años, ahora, en Abril del 2023 fueron instaladas las 2 antenas (2BS-5B + Kit de 2 elementos para 50 MHz).
Mi experiencia ha sido muy buena en RX y TX.
73´s
Hello everyone, this antenna is very good, it has a reception well above average, construction with top quality material. In short, this antenna is a true canon for DX.
This thing is awesome! 80 meters through 6 meters! It just works I tell ya! That's awesome. Thank you
Dear Juan,
I am writing to provide you with an update on the amazing Quad that I purchased from your company. In just one month, I have managed to log in approximately 5000 contacts with 126 different DXCC countries, which is truly impressive. This antenna is currently mounted on a 6-meter pole and is only about 1 1/2 meters above my roof. I cannot imagine the kind of results that could be achieved if it were mounted higher.
Amir, 4X6TT
I recently purchased the Quad antenna from BIG SIGNAL and I couldn't be happier with my purchase. The antenna is of remarkable quality and has exceeded all of my expectations. Its compact design makes it easy to install and the Quad configuration provides a significant improvement in signal strength and stability. I can finally say goodbye to buffering and hello to binging! I would like to give a special shout out to Juan for his amazing customer service. He was extremely helpful and went above and beyond to ensure I had a positive experience with the company. Juan, you are the antenna whisperer! I highly recommend BIG SIGNAL and their products, especially the Cubical Quad antenna, to anyone in need of reliable and top-notch signal reception. Great job BIG SIGNAL and thank you Juan for your fantastic customer service!
4X6TT Amir
Good morning BIG SIGNAL,
I hope you well and all your team.
The antenna has already been installed and I am amazed about. It's incredible performance from 10 to 20 meters and I have tuned the antenna also for 30 and 40 meter and I am greatly satisfied. I have done FT8, CW and I worked West Coast, Europe and Asia.
For FT8 I have QSO with West Coast with 15 watts via LP. On my morning I easily worked North America and of course just 100 watts.

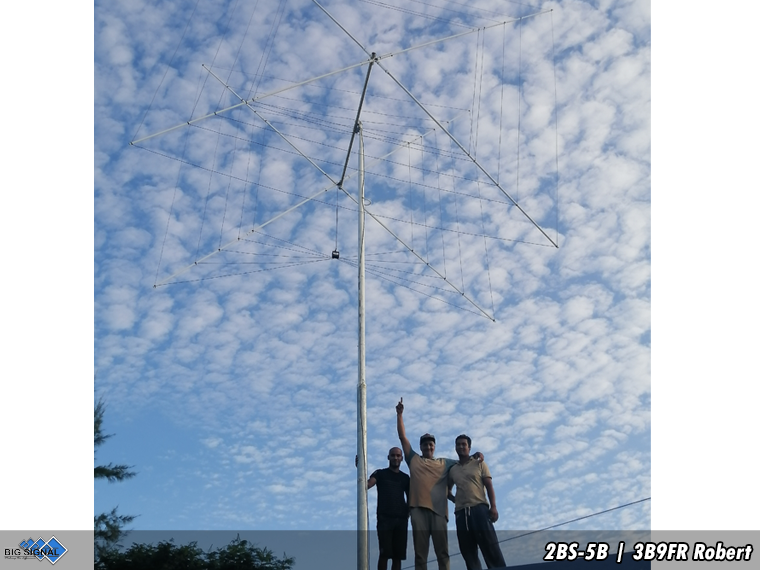

This is the first time that a Cubical Quad antenna is here on 3B9LAND and I am very grateful for your support so I could make some more boys happy in our hobby and that is my MOTTO.
La antena funciona muy bien, muy bajo ruido, señales extraordinarias. Muy contento.

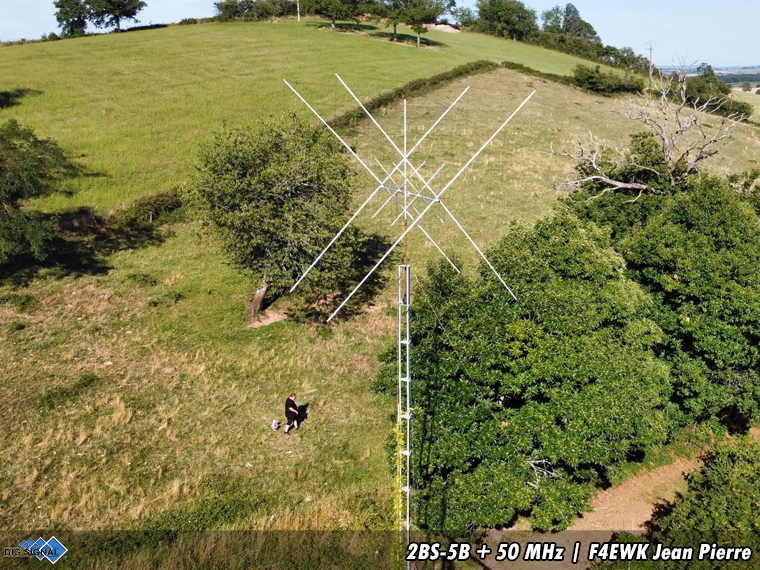

My new Antenna Cubical Quad 6 band (2BS-5B + add on 6m) from BigSignal , excellence performance , very low noise floor , RX loud and clear ? berry happy got it , thank you Juan Pedro.
Recommended for DX hunter
Escucho lo que no escuchaba y llego donde no llegaba...¿que más puedo pedir?
No utilizo amplificadores y con los 100W que sacan los transceptores que uso, estoy trabajando todo lo que escucho. Los reportes que me dan los corresponsales son buenos y no hay mucha diferencia respecto a cómo me llegan ellos, teniendo en cuenta que la mayoría usan amplis con 1KW o más.
En general, muy buena impresión y muy contento.

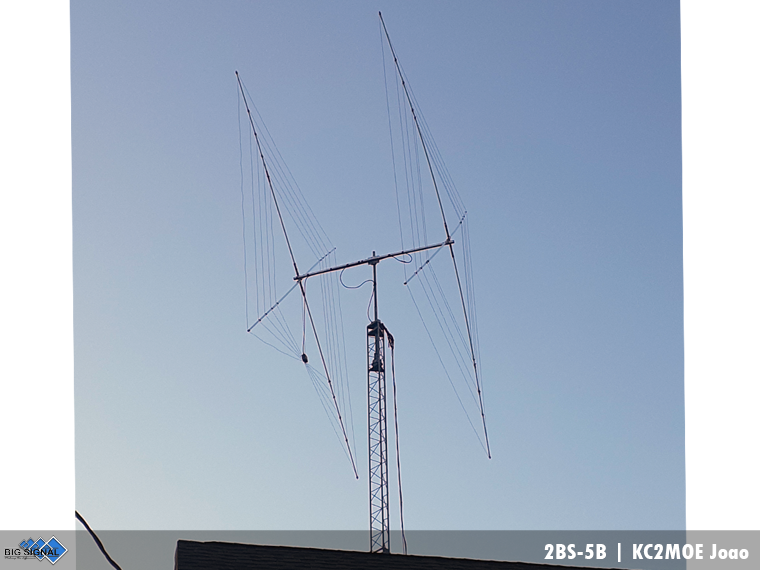

My call kc2moe am from nj united states wanted to talk about ante cubic a quadra of 2 elements and the best you can already have do not want another antenna and the best thank you big signal for being on the market
Tengo la antena instalada desde hace un año y el rendimiento comparado con el de la Steppir 3 elementos 8 bandas es muy similar.
Dispongo de ella en mi QTH habitual y la cúbica en el QTH portable.
Por mi experiencia de uso de ambas antenas considero que la relación calidad precio es excelente.

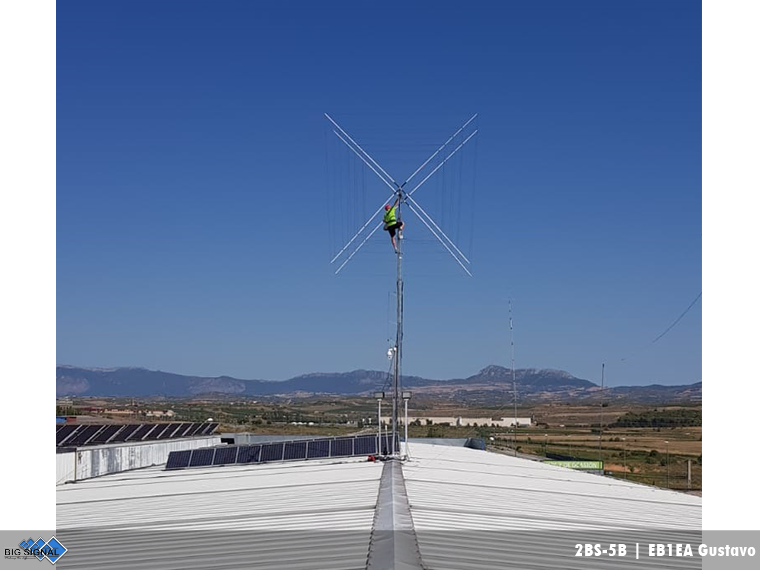

Hoy hemos pasado la prueba de fuego pues ha resistido un viento de 131 km/hora, velocidad registrada en mi estación meteorólica instalada en la misma torre que la antena.
Recomiendo que la instalación de esta antena se realice con un mástil reforzado o, como es mi caso, con dos mástiles uno dentro del otro.
La atención por parte de Juan Pedro ha sido muy profesional y eficiente en todo momento.
73S Gustavo EB1EA.
Bien mi experiencia con la BIG SIGNAL 2BS-5B ha sido muy buena! La he usado unos 9 meses y la verdad que va cómo un cañón. La ROE está perfecta en todas las bandas
La Antena es de 5 bandas pero la puedes usar también acoplando en 40 mts y 80 mts... En las bandas altas va muy bien te deja todas las bandas con un QRM muy bajo y escuchas a los corresponsales muy bien con una modulación muy limpia.. Durante el invierno he estado contactando en 20 mts con EE.UU y sur América con unos 80w y señales de 9 y 9+.. Creo que de las mejores antenas al ser de onda completa en cada banda. Y por la noche en 80 mts me han dado 9+20db de punta a punta de España.
Esta cúbica 2 elementos es una pasada. Cuando con las otras antenas ( hilo largo de 32 metros. Dipolo, vertical etc) copio a estaciones con señal casi de ruido, pongo la cúbica y sorpresa, señal de 9 y buen radio. Esto en recepción y luego en emisión me copian a la primera. Es un pepinazo. Aún no habiendo propa consigo hacer contactos. En resumen tira que es una bestia en las cinco bandas.
Hola a todos, esta antena es un cañón. He trabajado varios países entre ellos: Japón, Indonesia, Alaska, Sur África... con una potencia de 100 W. Es fabulosa esta antena y muy contento con ella. 73
Que contaros de esta antena si los compañeros ya lo han dicho todo, es un cañón, cuando hago DX a Norte América les sorprende mucho que les conteste, cuando ellos están en mínimas condiciones de trabajo (100 W. y un dipolo de hilo) jejeje. Además, es una antena que se monta más fácil que las Yagi multibanda, en mi caso, la instalé yo solo en mi torre con la ayuda de un camión canasta. Por cierto, comentaros que el viejo mito de que estas antenas no aguantan temporales, en mi caso no es así, porque ya ha pasado unos pocos y la antena sigue intacta. A sí que nada, os ánimo y veréis como no te arrepentirás de esta compra. 73!
Después de 4 años usando una HexBeam cambié a una 2BS-5B. La recepción en mi QTH de ciudad ha mejorado mucho. Ahora abro y cierro la banda con su bajo ángulo de radiación y escucho algunos DXCC que antes no. La construcción muy sólida, muy contento.
La antena la tengo a unos 8 metros de altura, ahora el ruido que tengo es 0/1 parece que no hay antena. En las 5 bandas el ancho de banda es alucinante, te vas de la banda y te da mas. Utilizo solo 100 W. y lo que mas me gusta es eso de -Con que demonios sales que me llegas +20 dB con audio increíble- eso creo que es una buena señal y nunca mejor dicho. En definitiva encantado al 100x100.
La ROE esta perfecta, la antena va como un tiro, es superior y silenciosa comparada con mi anterior Yagui multibanda de más elementos. Viene con un regalo extra, en 40 metros puedo acoplarla y después de probarla puedo decir que realmente va muy pero que muy bien. ¡Fantástico trabajo! 73 y nos escuchamos en las bandas.
Después de unas semanas usando la antena BIG SIGNAL 2BS-5B no tengo más que buenas impresiones. Después de haber disfrutado el montaje de la antena, por su sencillez, y haberla subido a la torre con relativa facilidad por su escaso peso, llegó el momento de probarla. Soy consciente de que compararla con otra antena sin tener las dos montadas a la vez, es imposible. Por este motivo he de decir que las sensaciones están siendo muy buenas. Las estaciones que escucho, las trabajo y soy capaz de escuchar la gran mayoría de estaciones reportadas en el cluster. Respecto a la ROE casi plana en todas las bandas.
La antena es un cañón, comparada contra otra antena Yagi multibanda de más elementos siempre es superior, se la lleva pero una cosa...
