BIG SIGNAL RF Choke 4 kW
Choke de RF de alta potencia para reducir corrientes de modo común en líneas coaxiales
El BIG SIGNAL RF Choke 4 kW es un choke de RF de alta potencia diseñado para reducir las corrientes de modo común que pueden circular por la superficie exterior de la malla del cable coaxial en una instalación de radio.
Su función es proporcionar una alta impedancia frente a las corrientes de modo común, ayudando a desacoplar la línea de alimentación del sistema radiante y a reducir la RF no deseada, el acoplamiento y determinadas interferencias que pueden propagarse a través del exterior del coaxial.
Tipo: choke de RF / aislador de modo común
Potencia: hasta 4 kW
Instalación: en línea con el cable coaxial
Función principal: atenuación de corrientes de modo común
Aplicaciones: antenas HF / estaciones base / instalaciones de alta potencia / sistemas con RF no deseada
Objetivo: mejorar el aislamiento entre antena, línea de alimentación y estación
¿Por qué instalar un RF Choke?
• Reduce las corrientes de modo común
Presenta una elevada impedancia a las corrientes no deseadas que pueden circular por la superficie exterior de la malla del coaxial, ayudando a evitar que la línea de alimentación se comporte como una extensión no prevista de la antena.
• Ayuda a reducir RF no deseada en la estación
La reducción de corrientes de modo común puede disminuir la cantidad de RF que regresa hacia el cuarto de radio a través del exterior del cable coaxial.
• Puede reducir problemas de RFI
Al limitar la circulación de RF no deseada por la línea de alimentación, puede ayudar a reducir determinados problemas de interferencia, acoplamiento entre equipos y perturbaciones en dispositivos electrónicos.
• Ayuda a preservar el comportamiento de la antena
Reducir la participación no deseada del coaxial en el sistema radiante puede ayudar a mantener un patrón de radiación más próximo al previsto por el diseño de la antena.
• Mejora el aislamiento entre antena y estación
El choke crea una barrera de alta impedancia frente a las corrientes de modo común, favoreciendo un mayor desacoplamiento entre el sistema radiante, la línea coaxial y los equipos de la estación.
• Diseñado para instalaciones de alta potencia
La versión 4 kW está específicamente concebida para estaciones y sistemas de RF que requieren una mayor capacidad de manejo de potencia.
Mayor control de las corrientes de modo común
El BIG SIGNAL RF Choke 4 kW puede instalarse en la línea coaxial para ayudar a controlar las corrientes de modo común y mejorar el aislamiento de RF entre la antena y la estación, especialmente en instalaciones donde se utilizan elevados niveles de potencia.
• Instalaciones con RF no deseada en el shack.
• Sistemas con corrientes de modo común en la línea coaxial.
• Estaciones con problemas de RFI o acoplamiento entre equipos.
• Antenas cuyo comportamiento puede verse afectado por la radiación no deseada del coaxial.
• Instalaciones que requieran un mayor aislamiento entre antena y estación.
• Estaciones y sistemas de RF que trabajen con elevados niveles de potencia.
Menos RF no deseada. Más aislamiento. Mayor capacidad de potencia.
El BIG SIGNAL RF Choke 4 kW está diseñado para proporcionar una solución de alta potencia frente a las corrientes de modo común en líneas coaxiales, ayudando a mejorar el aislamiento entre antena y estación y a reducir la RF no deseada que puede circular por el exterior del coaxial.

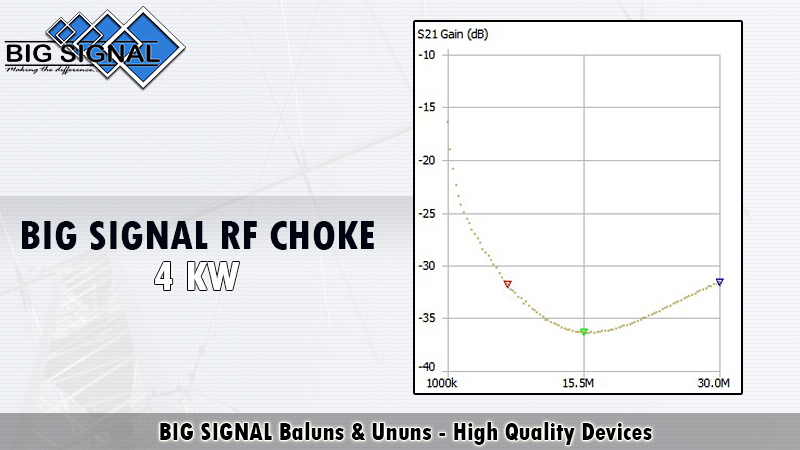

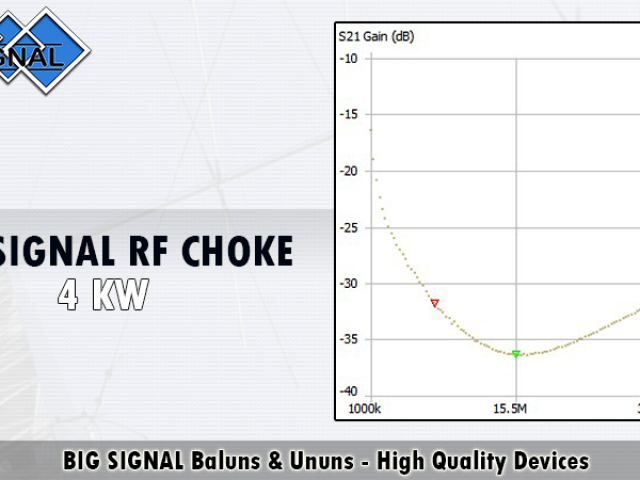

Especificaciones técnicas
Rango de frecuencia: 1 – 52 MHz
Impedancia: 50 Ohm / 50 Ohm
Relación de transformación: 1:1
Pérdidas de inserción: < 0,1 dB
Potencia máxima: 4.000 W PEP
Tipo: choke de RF de alta potencia
Función: supresión de corrientes de modo común en líneas coaxiales
1 – 52 MHz • 4.000 W PEP • 50 Ohm • < 0,1 dB
El BIG SIGNAL RF Choke 4 kW ofrece un rango de funcionamiento de 1 a 52 MHz, mantiene una impedancia nominal de 50 Ohm con relación 1:1 y presenta unas pérdidas de inserción inferiores a 0,1 dB, con una capacidad máxima especificada de 4.000 W PEP.

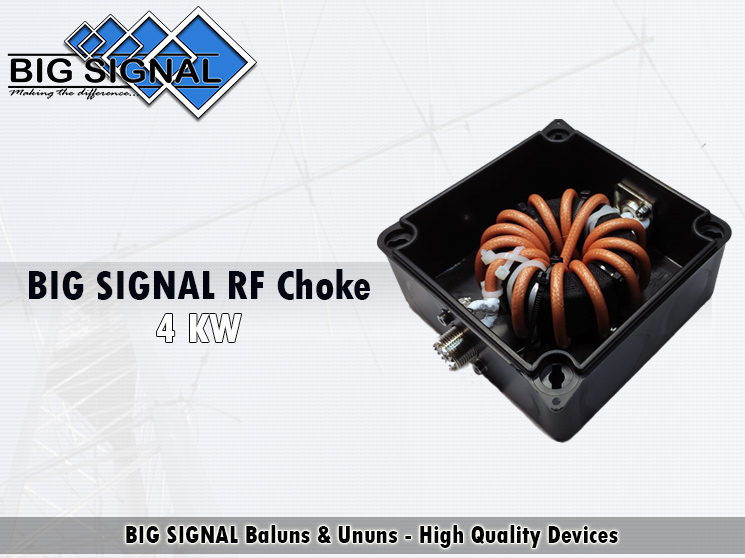

Construcción y materiales
• Devanado con coaxial RG-400
El devanado está realizado con cable coaxial RG-400, seleccionado para aplicaciones de RF y para proporcionar un comportamiento estable dentro del rango de funcionamiento especificado.
• Núcleo toroidal Ni-Zn
Utiliza un toroide de ferrita de níquel-zinc (Ni-Zn) de baja permeabilidad inicial como elemento magnético para proporcionar la impedancia necesaria frente a las corrientes de modo común.
• Tornillería de acero inoxidable
Elementos de fijación fabricados en acero inoxidable, proporcionando resistencia mecánica, resistencia frente a la corrosión y una elevada durabilidad.
• Conector SO-239 con aislamiento de PTFE
Equipado con conector SO-239 con aislamiento de PTFE, adecuado para aplicaciones de RF y elevados niveles de potencia.
Alta potencia. Amplio rango de frecuencia. Pérdidas mínimas.
El BIG SIGNAL RF Choke 4 kW combina un rango de funcionamiento de 1 a 52 MHz, pérdidas de inserción inferiores a 0,1 dB y una capacidad máxima especificada de 4.000 W PEP, utilizando coaxial RG-400, núcleo toroidal de ferrita Ni-Zn y conector SO-239 con aislamiento de PTFE.
La compra de los productos siempre se realiza por encargo. Nosotros fabricamos todos los productos, por lo que pueden añadirse tiempos de fabricación. Es por ello que el precio final de la compra, como el precio final de los gastos de envío se confirmarán en un email enviado a posteriori.
La forma de pago se realizará una vez recibido dicho email, por lo que en todo momento podrá cancelar el pedido informándonos del proceso.
