BIG SIGNAL Balun 2:1
Balun de corriente 2:1 para adaptar antenas balanceadas a líneas coaxiales de 50 Ohm
El BIG SIGNAL Balun 2:1 es un balun de corriente de alto rendimiento con una relación de transformación de impedancia 2:1, diseñado para proporcionar una transición adecuada entre una línea coaxial no balanceada de 50 Ohm y una antena o elemento excitado balanceado con una impedancia próxima a 112 Ohm.
Además de proporcionar la transformación de impedancia, su configuración como balun de corriente favorece una distribución equilibrada de corriente entre ambos ramales del elemento excitado y ayuda a limitar las corrientes de modo común que pueden circular por la superficie exterior de la malla del cable coaxial.
Tipo: balun de corriente con transformación de impedancia
Relación: 2:1
Aplicación: antenas balanceadas con impedancia próxima a 112 Ohm
Línea de alimentación: cable coaxial de 50 Ohm
Función principal: transformación de impedancia, equilibrado de corrientes y supresión de corrientes de modo común
Aplicaciones típicas: dipolos / loops / antenas direccionales y otros sistemas de antena balanceados compatibles
¿Por qué utilizar un balun de corriente 2:1?
• Transforma la impedancia
Su relación 2:1 permite adaptar antenas balanceadas con una impedancia superior en el punto de alimentación a una línea coaxial convencional de 50 Ohm, proporcionando una transición adecuada entre ambos sistemas.
• Equilibra las corrientes del elemento excitado
Ayuda a mantener una distribución simétrica de corriente entre ambos ramales de una antena balanceada, favoreciendo que el sistema radiante funcione de forma más próxima a su diseño previsto.
• Reduce las corrientes de modo común
Ayuda a limitar las corrientes no deseadas que pueden circular por la superficie exterior de la malla del cable coaxial, reduciendo la participación no deseada de la línea de alimentación en el sistema radiante.
• Ayuda a preservar el diagrama de radiación
Al reducir la radiación no deseada procedente de la línea coaxial, puede ayudar a minimizar la asimetría y la distorsión del diagrama de radiación de la antena.
• Mejora el aislamiento de la línea de alimentación
Proporciona una transición más controlada entre la línea coaxial no balanceada y el elemento de antena balanceado, ayudando a desacoplar eléctricamente la línea de alimentación del sistema radiante.
• Puede reducir la RF no deseada en la estación
La reducción de las corrientes de modo común puede ayudar a minimizar la RF conducida hacia la estación por la superficie exterior de la línea coaxial, así como determinados problemas de RFI y acoplamiento entre equipos.
Adaptación de impedancia y alimentación de antenas balanceadas
El BIG SIGNAL Balun 2:1 está especialmente indicado para alimentar antenas balanceadas con una impedancia en el punto de alimentación próxima a 112 Ohm mediante una línea coaxial de 50 Ohm, combinando en un único dispositivo transformación de impedancia, equilibrado de corrientes y supresión de corrientes de modo común.
• Dipolos con impedancias compatibles en el punto de alimentación.
• Loops y antenas de lazo que requieran una relación de transformación 2:1.
• Antenas direccionales con elementos excitados balanceados.
• Sistemas que requieran una transición desde 50 Ohm hacia una impedancia balanceada superior.
• Instalaciones donde se requiera supresión de corrientes de modo común.
• Estaciones donde se busque mejorar el aislamiento entre la antena y la línea coaxial de alimentación.
Transformación 2:1. Corrientes equilibradas. Mayor control del sistema radiante.
El BIG SIGNAL Balun 2:1 combina la transformación de impedancia con el funcionamiento como balun de corriente, ayudando a adaptar antenas balanceadas a líneas coaxiales de 50 Ohm, equilibrar las corrientes del elemento excitado y reducir las corrientes de modo común.

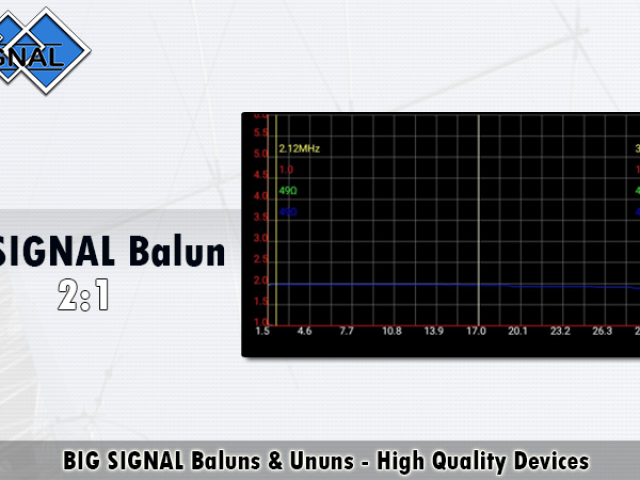

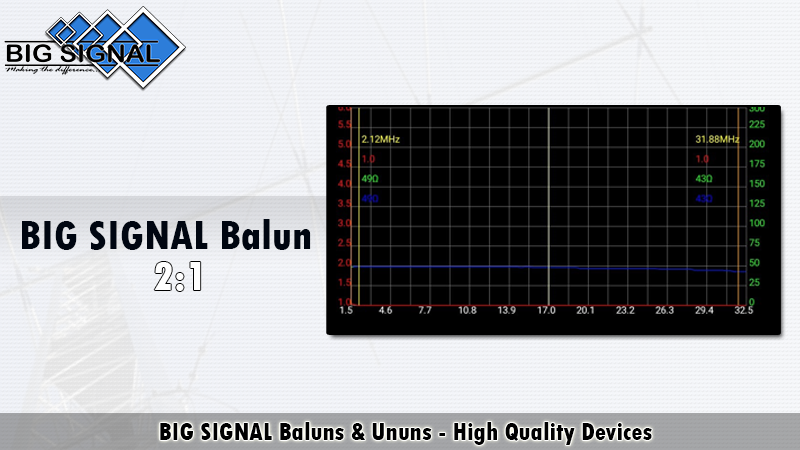

Especificaciones técnicas
Rango de frecuencia: 1 – 52 MHz
Impedancia de entrada: 112 Ohm
Impedancia de salida: 50 Ohm
Relación de transformación: 2:1
Pérdidas de inserción: < 0,1 dB
Potencia máxima: 2.000 W PEP
Tipo: balun de corriente 2:1
Función: transformación de impedancia, transición balanceado / no balanceado y supresión de corrientes de modo común
112 / 50 Ohm • 1 – 52 MHz • 2.000 W PEP • < 0,1 dB
El BIG SIGNAL Balun 2:1 está diseñado para transformar una impedancia de aproximadamente 112 Ohm a 50 Ohm, con cobertura de 1 a 52 MHz, pérdidas de inserción inferiores a 0,1 dB y una capacidad de potencia de hasta 2.000 W PEP.

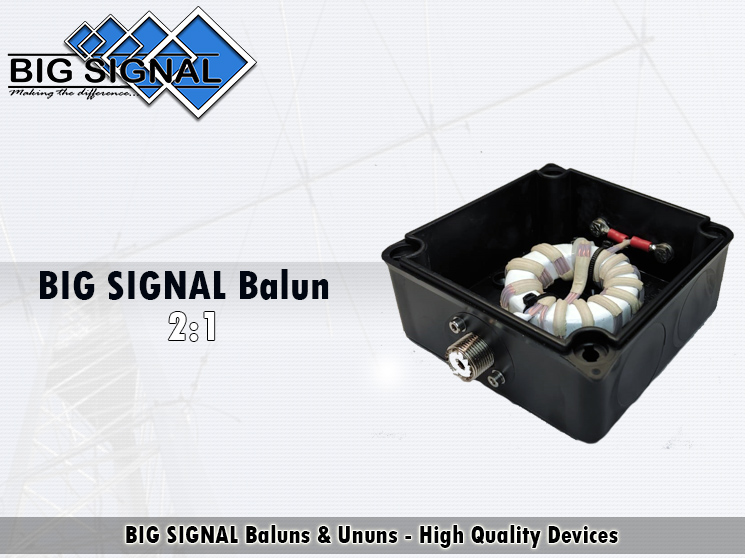

Construcción y materiales
• Devanado de cobre con aislamiento de PTFE
El devanado está fabricado con cobre de alta calidad protegido mediante tubo de PTFE de alta resistencia, seleccionado para proporcionar un comportamiento estable en RF y soportar los niveles de potencia especificados.
• Núcleo toroidal Ni-Zn
Utiliza un toroide de ferrita de níquel-zinc (Ni-Zn) de baja permeabilidad inicial como componente magnético principal para proporcionar la transformación de impedancia y el comportamiento requerido frente a las corrientes de modo común.
• Tornillería de acero inoxidable
Los elementos de fijación están fabricados en acero inoxidable, proporcionando resistencia mecánica, resistencia frente a la corrosión y una elevada durabilidad a largo plazo.
• Conector SO-239 con aislamiento de PTFE
Equipado con un conector SO-239 con aislamiento de PTFE, adecuado para aplicaciones de RF y elevados niveles de potencia.
Transformación 2:1. Amplio rango de frecuencia. Pérdidas mínimas.
El BIG SIGNAL Balun 2:1 combina una transformación de impedancia de aproximadamente 112 a 50 Ohm, un rango de funcionamiento de 1 a 52 MHz, pérdidas de inserción inferiores a 0,1 dB y una capacidad de potencia de hasta 2.000 W PEP, utilizando un devanado de cobre protegido con PTFE, núcleo de ferrita Ni-Zn y conector SO-239 con aislamiento de PTFE.
