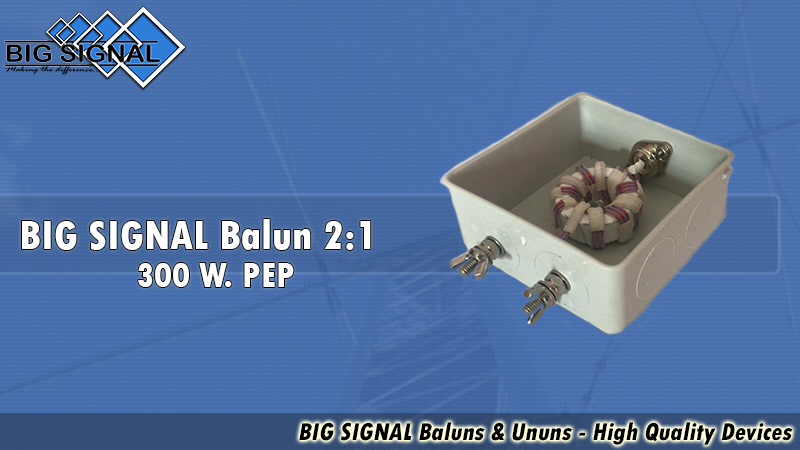

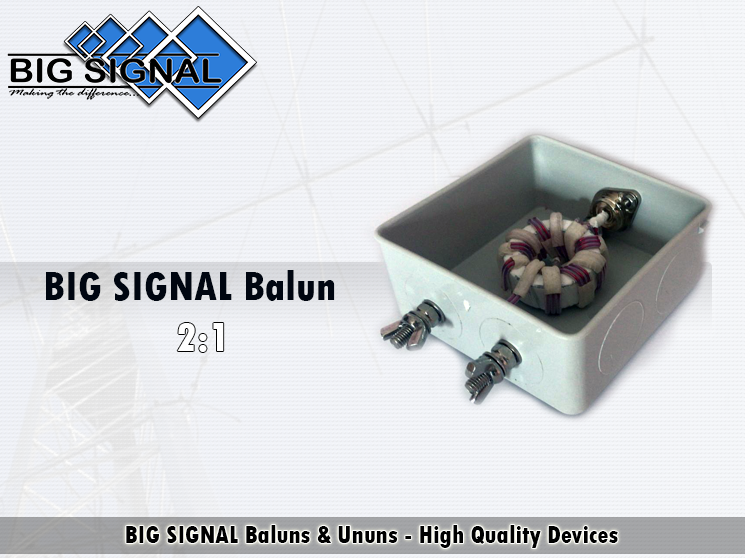

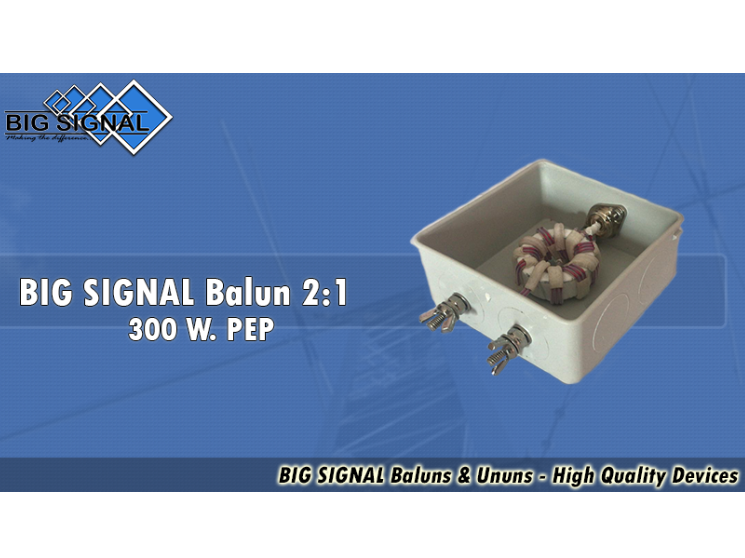

BIG SIGNAL Balun 2:1 – 300 W
Balun de corriente 2:1 para adaptar antenas balanceadas a líneas coaxiales de 50 Ohm
El BIG SIGNAL Balun 2:1 – 300 W es un balun de corriente de alto rendimiento con transformación de impedancia 2:1, diseñado para proporcionar una transición adecuada entre una línea coaxial no balanceada de 50 Ohm y una antena o elemento excitado balanceado con una impedancia próxima a 112 Ohm.
Además de realizar la transformación de impedancia, su configuración como balun de corriente favorece una distribución equilibrada de corriente entre ambos ramales del elemento excitado y ayuda a limitar las corrientes de modo común que pueden circular por la superficie exterior de la malla del cable coaxial.
Tipo: balun de corriente con transformación de impedancia
Relación: 2:1
Impedancia: aproximadamente 112 Ohm / 50 Ohm
Potencia máxima: 300 W PEP
Aplicación: antenas balanceadas con impedancia próxima a 112 Ohm
Línea de alimentación: coaxial de 50 Ohm
Función principal: transformación de impedancia, equilibrado de corrientes y reducción de corrientes de modo común
Aplicaciones típicas: dipolos / loops / antenas direccionales y otros sistemas balanceados compatibles
2:1 • 112 Ohm / 50 Ohm • 300 W PEP
Diseñado para adaptar antenas balanceadas con impedancias próximas a 112 Ohm a sistemas de alimentación mediante cable coaxial de 50 Ohm, combinando transformación de impedancia y funcionamiento como balun de corriente.
¿Por qué utilizar un Balun de corriente 2:1?
• Transforma la impedancia
Su relación 2:1 permite adaptar antenas balanceadas con una impedancia próxima a 112 Ohm a una línea coaxial nominal de 50 Ohm.
• Equilibra las corrientes del elemento excitado
Favorece una distribución equilibrada de corriente entre los dos ramales del elemento balanceado, proporcionando una transición adecuada desde la línea coaxial no balanceada.
• Reduce las corrientes de modo común
Ayuda a limitar las corrientes no deseadas que pueden circular por la superficie exterior de la malla del coaxial, favoreciendo el desacoplamiento de la línea de alimentación respecto al sistema radiante.
• Ayuda a preservar el diagrama de radiación
Al reducir la participación no deseada del cable coaxial en el sistema radiante, puede ayudar a mantener un patrón de radiación más próximo al previsto por el diseño de la antena.
• Mejora el aislamiento de la línea de alimentación
Su funcionamiento como balun de corriente ayuda a desacoplar la línea coaxial del elemento radiante, reduciendo la posibilidad de que el exterior de la malla participe de forma no deseada en el funcionamiento de la antena.
• Puede reducir RF no deseada en la estación
La reducción de corrientes de modo común puede disminuir la RF conducida hacia el cuarto de radio por el exterior del coaxial y ayudar a reducir determinados problemas de RFI y acoplamiento entre equipos.
Adaptación de impedancia y alimentación balanceada
El BIG SIGNAL Balun 2:1 – 300 W está especialmente indicado para alimentar antenas balanceadas con impedancias próximas a 112 Ohm mediante líneas coaxiales de 50 Ohm, combinando la transformación de impedancia con el equilibrado de corrientes y la reducción de corrientes de modo común.
• Dipolos con impedancias de alimentación compatibles.
• Antenas de loop que requieran una transformación 2:1.
• Antenas direccionales con elementos excitados balanceados.
• Sistemas que requieran una transición desde una impedancia balanceada superior hacia 50 Ohm.
• Instalaciones que requieran reducción de corrientes de modo común.
• Sistemas donde se busque mejorar el aislamiento entre la antena y la línea coaxial.
Transformación 2:1. Corrientes equilibradas. 300 W PEP.
El BIG SIGNAL Balun 2:1 – 300 W combina transformación de impedancia y funcionamiento como balun de corriente, facilitando la adaptación de antenas balanceadas con impedancias próximas a 112 Ohm a líneas coaxiales de 50 Ohm, al mismo tiempo que favorece el equilibrio de corrientes y ayuda a reducir las corrientes de modo común.
Especificaciones técnicas
Rango de frecuencia: 1 – 52 MHz
Impedancia de entrada: 112 Ohm
Impedancia de salida: 50 Ohm
Relación de transformación: 2:1
Pérdidas de inserción: < 0,1 dB
Potencia máxima: 300 W PEP
Tipo: balun de corriente 2:1
Función: transformación de impedancia, transición balanceado / no balanceado y reducción de corrientes de modo común
112 / 50 Ohm • 2:1 • 1 – 52 MHz • 300 W PEP • < 0,1 dB
El BIG SIGNAL Balun 2:1 – 300 W está diseñado para realizar la transformación entre una impedancia próxima a 112 Ohm y un sistema coaxial de 50 Ohm, con un rango de funcionamiento de 1 a 52 MHz, pérdidas de inserción inferiores a 0,1 dB y una potencia máxima especificada de 300 W PEP.
Construcción y materiales
• Devanado de cobre con aislamiento de PTFE
El devanado está fabricado con cobre de alta calidad protegido mediante tubo de PTFE de alta resistencia, seleccionado para proporcionar un comportamiento estable en RF y soportar los niveles de potencia especificados.
• Núcleo toroidal Ni-Zn
Utiliza un toroide de ferrita de níquel-zinc (Ni-Zn) de baja permeabilidad inicial como elemento magnético principal del balun para proporcionar la transformación de impedancia y el comportamiento requerido como balun de corriente.
• Tornillería de acero inoxidable
Elementos de fijación fabricados en acero inoxidable, proporcionando resistencia mecánica, resistencia frente a la corrosión y una elevada durabilidad.
• Conector SO-239 con aislamiento de PTFE
Equipado con conector SO-239 con aislamiento de PTFE, adecuado para aplicaciones de RF y para la potencia especificada.
Transformación 2:1. 300 W PEP. Pérdidas mínimas.
El BIG SIGNAL Balun 2:1 – 300 W combina una transformación nominal de 112 a 50 Ohm, un rango de funcionamiento de 1 a 52 MHz, pérdidas de inserción inferiores a 0,1 dB y una potencia máxima especificada de 300 W PEP, utilizando devanado de cobre protegido con PTFE, núcleo toroidal de ferrita Ni-Zn y conector SO-239 con aislamiento de PTFE.
La compra de los productos siempre se realiza por encargo. Nosotros fabricamos todos los productos, por lo que pueden añadirse tiempos de fabricación. Es por ello que el precio final de la compra, como el precio final de los gastos de envío se confirmarán en un email enviado a posteriori.
La forma de pago se realizará una vez recibido dicho email, por lo que en todo momento podrá cancelar el pedido informándonos del proceso.
