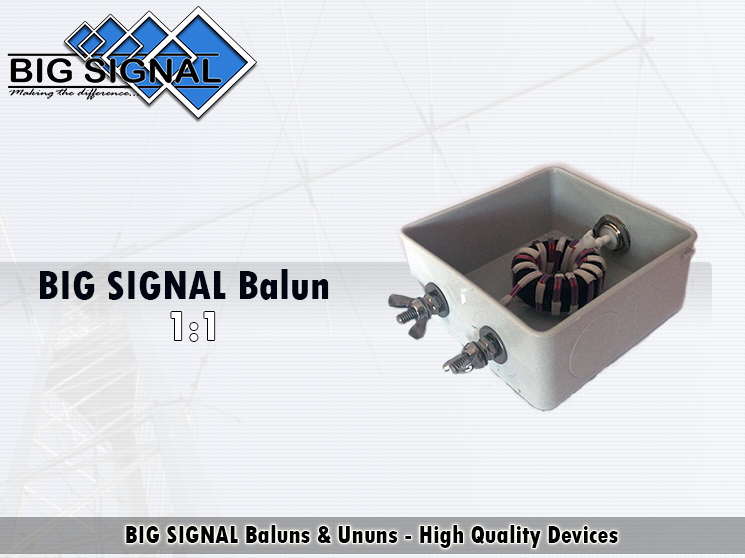

BIG SIGNAL Balun 1:1 – 300 W
Balun de corriente 1:1 para antenas balanceadas de 50 Ohm
El BIG SIGNAL Balun 1:1 – 300 W es un balun de corriente de alto rendimiento diseñado para proporcionar una transición adecuada entre una línea coaxial no balanceada de 50 Ohm y una antena o elemento excitado balanceado con una impedancia próxima a 50 Ohm.
Su configuración como balun de corriente favorece una distribución equilibrada de corriente entre ambos ramales del elemento excitado y presenta una elevada impedancia frente a las corrientes de modo común que pueden circular por la superficie exterior de la malla del cable coaxial.
Tipo: balun de corriente
Relación: 1:1
Impedancia: 50 Ohm / 50 Ohm
Potencia máxima: 300 W PEP
Aplicación: antenas balanceadas con impedancia próxima a 50 Ohm
Entrada: línea coaxial no balanceada de 50 Ohm
Salida: elemento de antena balanceado
Función principal: equilibrado de corrientes y supresión de corrientes de modo común
Aplicaciones típicas: dipolos / Yagis / loops / antenas direccionales y otros sistemas balanceados compatibles
1:1 • 50 Ohm / 50 Ohm • 300 W PEP
Diseñado para realizar la transición entre una línea coaxial no balanceada de 50 Ohm y una antena balanceada de impedancia similar, sin transformación nominal de impedancia.
¿Por qué utilizar un Balun de corriente 1:1?
• Equilibra las corrientes del elemento excitado
Favorece una distribución equilibrada de corriente entre los dos ramales de una antena balanceada, proporcionando una transición adecuada desde la línea coaxial no balanceada.
• Reduce las corrientes de modo común
Presenta una elevada impedancia a las corrientes no deseadas que pueden circular por la superficie exterior de la malla del coaxial, ayudando a desacoplar la línea de alimentación del sistema radiante.
• Ayuda a preservar el diagrama de radiación
Al limitar la participación no deseada del cable coaxial en la radiación, puede ayudar a mantener un patrón de radiación más próximo al previsto por el diseño de la antena.
• Mejora el aislamiento de la línea de alimentación
Ayuda a desacoplar la línea coaxial del elemento radiante, reduciendo la posibilidad de que el exterior de la malla participe de forma no deseada en el funcionamiento de la antena.
• Puede reducir RF no deseada en la estación
La reducción de corrientes de modo común puede disminuir la RF conducida hacia el cuarto de radio por el exterior del coaxial y ayudar a reducir determinados problemas de RFI y acoplamiento entre equipos.
• Relación 1:1 sin transformación de impedancia
Está diseñado para sistemas donde la antena presenta una impedancia próxima a 50 Ohm, manteniendo una relación 1:1 sin realizar una transformación nominal de impedancia.
Una alimentación más equilibrada para tu antena
El BIG SIGNAL Balun 1:1 – 300 W está especialmente indicado para alimentar antenas balanceadas con impedancias próximas a 50 Ohm mediante líneas coaxiales no balanceadas, favoreciendo el equilibrio de corrientes y reduciendo las corrientes de modo común en la línea de alimentación.
• Dipolos con impedancias de alimentación compatibles.
• Antenas Yagi con elementos excitados balanceados.
• Antenas de loop con impedancia compatible en el punto de alimentación.
• Antenas direccionales con alimentación balanceada.
• Instalaciones que requieran supresión de corrientes de modo común.
• Sistemas donde se busque mejorar el aislamiento entre la antena y la línea coaxial.
Relación 1:1. Corrientes equilibradas. 300 W PEP.
El BIG SIGNAL Balun 1:1 – 300 W combina una transición balanceado / no balanceado con el funcionamiento de un balun de corriente, ayudando a equilibrar las corrientes del elemento excitado, reducir las corrientes de modo común y mejorar el aislamiento entre la antena y la línea coaxial, sin transformar la impedancia nominal del sistema.
Especificaciones técnicas
Rango de frecuencia: 1 – 52 MHz
Impedancia: 50 Ohm / 50 Ohm
Relación de transformación: 1:1
Pérdidas de inserción: < 0,1 dB
Potencia máxima: 300 W PEP
Tipo: balun de corriente 1:1
Función: transición balanceado / no balanceado y supresión de corrientes de modo común
1 – 52 MHz • 1:1 • 50 Ohm / 50 Ohm • 300 W PEP • < 0,1 dB
El BIG SIGNAL Balun 1:1 – 300 W ofrece un rango de funcionamiento de 1 a 52 MHz, mantiene una impedancia nominal de 50 Ohm / 50 Ohm con relación 1:1 y presenta unas pérdidas de inserción inferiores a 0,1 dB, con una potencia máxima especificada de 300 W PEP.
Construcción y materiales
• Devanado de cobre con aislamiento de PTFE
El devanado está fabricado con cobre de alta calidad protegido mediante tubo de PTFE de alta resistencia, seleccionado para proporcionar un comportamiento estable en RF y soportar los niveles de potencia especificados.
• Núcleo toroidal Ni-Zn
Utiliza un toroide de ferrita de níquel-zinc (Ni-Zn) de baja permeabilidad inicial como elemento magnético principal del balun, contribuyendo al funcionamiento como balun de corriente y a la supresión de corrientes de modo común.
• Tornillería de acero inoxidable
Elementos de fijación fabricados en acero inoxidable, proporcionando resistencia mecánica, resistencia frente a la corrosión y una elevada durabilidad.
• Conector SO-239 con aislamiento de PTFE
Equipado con conector SO-239 con aislamiento de PTFE, adecuado para aplicaciones de RF y para la potencia especificada.
Relación 1:1. 300 W PEP. Pérdidas mínimas.
El BIG SIGNAL Balun 1:1 – 300 W combina una relación 1:1, un rango de funcionamiento de 1 a 52 MHz, pérdidas de inserción inferiores a 0,1 dB y una potencia máxima especificada de 300 W PEP, utilizando devanado de cobre protegido con PTFE, núcleo toroidal de ferrita Ni-Zn y conector SO-239 con aislamiento de PTFE.
La compra de los productos siempre se realiza por encargo. Nosotros fabricamos todos los productos, por lo que pueden añadirse tiempos de fabricación. Es por ello que el precio final de la compra, como el precio final de los gastos de envío se confirmarán en un email enviado a posteriori.
La forma de pago se realizará una vez recibido dicho email, por lo que en todo momento podrá cancelar el pedido informándonos del proceso.
