BIG SIGNAL CQ-11
Antena loop monobanda de onda completa para 27 MHz / 11 metros
La BIG SIGNAL CQ-11 es una antena monobanda de un elemento loop de onda completa, diseñada específicamente para operadores que buscan mejorar su estación de 27 MHz / 11 metros con una alternativa diferente a las antenas verticales convencionales.
Su geometría de loop cerrado combina eficiencia, simplicidad y una buena relación señal/ruido, mientras que la posibilidad de instalarla en polarización horizontal o vertical permite adaptar su comportamiento al tipo de comunicación que quieras priorizar.
Banda: 27 MHz / 11 m
Tipo: loop cerrado monobanda
Elementos: 1 elemento de onda completa
Polarización: horizontal o vertical, según instalación
Aplicaciones: DX / comunicaciones locales / estaciones con espacio limitado
Diseño: sin bobinas ni trampas
Enfoque: eficiencia y relación señal/ruido
Tipo: loop cerrado monobanda
Elementos: 1 elemento de onda completa
Polarización: horizontal o vertical, según instalación
Aplicaciones: DX / comunicaciones locales / estaciones con espacio limitado
Diseño: sin bobinas ni trampas
Enfoque: eficiencia y relación señal/ruido
¿Por qué elegir la BIG SIGNAL CQ-11?
• Loop de onda completa para 27 MHz
La CQ-11 utiliza un elemento cerrado de longitud de onda completa diseñado específicamente para la banda de 11 metros, sin recurrir a bobinas, trampas o sistemas destinados a hacer trabajar una misma antena en múltiples bandas.
La CQ-11 utiliza un elemento cerrado de longitud de onda completa diseñado específicamente para la banda de 11 metros, sin recurrir a bobinas, trampas o sistemas destinados a hacer trabajar una misma antena en múltiples bandas.
• Una alternativa diferente a la vertical tradicional
En lugar de utilizar un elemento vertical convencional, la CQ-11 aprovecha una geometría loop que permite abordar los 27 MHz desde un concepto de antena completamente diferente, manteniendo un diseño sencillo y específicamente optimizado para una sola banda.
En lugar de utilizar un elemento vertical convencional, la CQ-11 aprovecha una geometría loop que permite abordar los 27 MHz desde un concepto de antena completamente diferente, manteniendo un diseño sencillo y específicamente optimizado para una sola banda.
• Recepción limpia y buena relación señal/ruido
La geometría cerrada del loop puede favorecer una mejor relación señal/ruido frente a determinados tipos de interferencia eléctrica, una característica especialmente interesante en estaciones ubicadas en entornos urbanos.
La geometría cerrada del loop puede favorecer una mejor relación señal/ruido frente a determinados tipos de interferencia eléctrica, una característica especialmente interesante en estaciones ubicadas en entornos urbanos.
• Más capacidad para trabajar señales débiles
En DX no importa únicamente cuánto marca el S-meter. Una recepción con menor nivel de ruido puede facilitar la inteligibilidad de estaciones débiles y mejorar la experiencia cuando las condiciones de propagación son difíciles.
En DX no importa únicamente cuánto marca el S-meter. Una recepción con menor nivel de ruido puede facilitar la inteligibilidad de estaciones débiles y mejorar la experiencia cuando las condiciones de propagación son difíciles.
• Polarización horizontal o vertical
La orientación de la antena se puede elegir durante la instalación. La polarización horizontal resulta especialmente interesante para DX, mientras que la vertical permite mantener compatibilidad con muchas estaciones locales que utilizan esta polarización.
La orientación de la antena se puede elegir durante la instalación. La polarización horizontal resulta especialmente interesante para DX, mientras que la vertical permite mantener compatibilidad con muchas estaciones locales que utilizan esta polarización.
• Monobanda: diseñada para hacer una sola cosa y hacerla bien
La CQ-11 está concebida específicamente alrededor de los 27 MHz. No busca cubrir múltiples bandas mediante compromisos eléctricos, sino ofrecer una solución dedicada para operadores centrados en 11 metros.
La CQ-11 está concebida específicamente alrededor de los 27 MHz. No busca cubrir múltiples bandas mediante compromisos eléctricos, sino ofrecer una solución dedicada para operadores centrados en 11 metros.
Una antena, dos formas de instalarla
• Polarización horizontal
Una configuración especialmente interesante cuando el objetivo principal es el DX en 11 metros y las comunicaciones a larga distancia.
Una configuración especialmente interesante cuando el objetivo principal es el DX en 11 metros y las comunicaciones a larga distancia.
• Polarización vertical
Permite orientar la CQ-11 hacia comunicaciones donde predominan estaciones con polarización vertical, ofreciendo mayor flexibilidad a la hora de plantear la instalación.
Permite orientar la CQ-11 hacia comunicaciones donde predominan estaciones con polarización vertical, ofreciendo mayor flexibilidad a la hora de plantear la instalación.
La CQ-11 en pocas palabras
• Diseñada específicamente para 27 MHz / 11 metros.
• Elemento loop cerrado de onda completa.
• Sin bobinas ni trampas.
• Instalación en polarización horizontal o vertical.
• Especialmente interesante para DX.
• Buena relación señal/ruido en recepción.
• Alternativa a las antenas verticales convencionales.
• Elemento loop cerrado de onda completa.
• Sin bobinas ni trampas.
• Instalación en polarización horizontal o vertical.
• Especialmente interesante para DX.
• Buena relación señal/ruido en recepción.
• Alternativa a las antenas verticales convencionales.
En 11 metros, no todo consiste en escuchar más fuerte. También importa escuchar mejor.
BIG SIGNAL CQ-11 – una antena monobanda de onda completa diseñada para ofrecer eficiencia, versatilidad y una recepción limpia en 27 MHz.
Especificaciones técnicas
Banda: 27,0 ~ 28,0 MHz

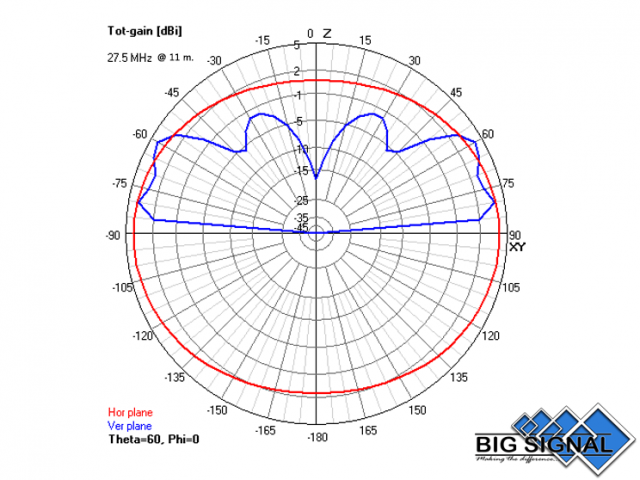

Ganancia: 3,2 dBi (espacio libre) | 8,61 dBi @ 11 m
Polarización: vertical u horizontal, a elegir durante la instalación
Diagrama de radiación: Omnidireccional

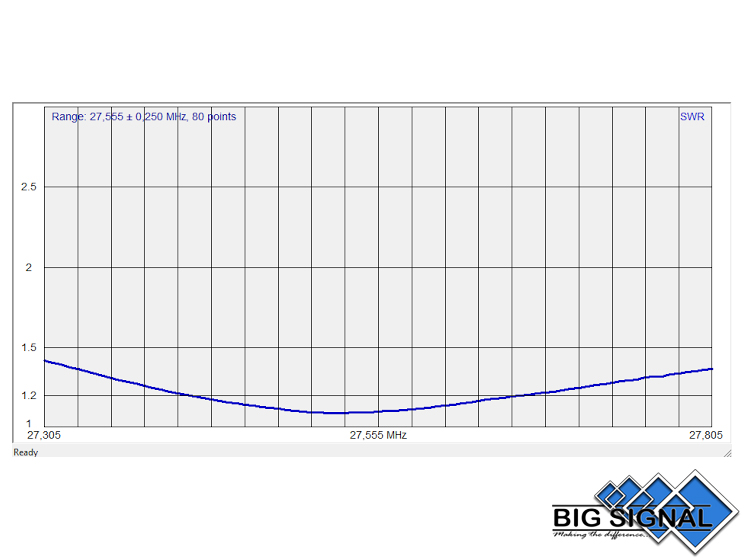

SWR: 1,1:1 ~ 2,0:1
Impedancia: 50 Ohm
Potencia máxima: 500 W PEP
Altura total: 3,90 m
Anchura total: 3,90 m
Peso: < 3 kg
Carga al viento: 0,18 m² | 144,60 N | @ 120 km/h
Resistencia al viento: > 150 km/h
Ganancia: 3,2 dBi (espacio libre) | 8,61 dBi @ 11 m
Polarización: vertical u horizontal, a elegir durante la instalación
Diagrama de radiación: Omnidireccional
SWR: 1,1:1 ~ 2,0:1
Impedancia: 50 Ohm
Potencia máxima: 500 W PEP
Altura total: 3,90 m
Anchura total: 3,90 m
Peso: < 3 kg
Carga al viento: 0,18 m² | 144,60 N | @ 120 km/h
Resistencia al viento: > 150 km/h
Loop de onda completa diseñado específicamente para 27 MHz

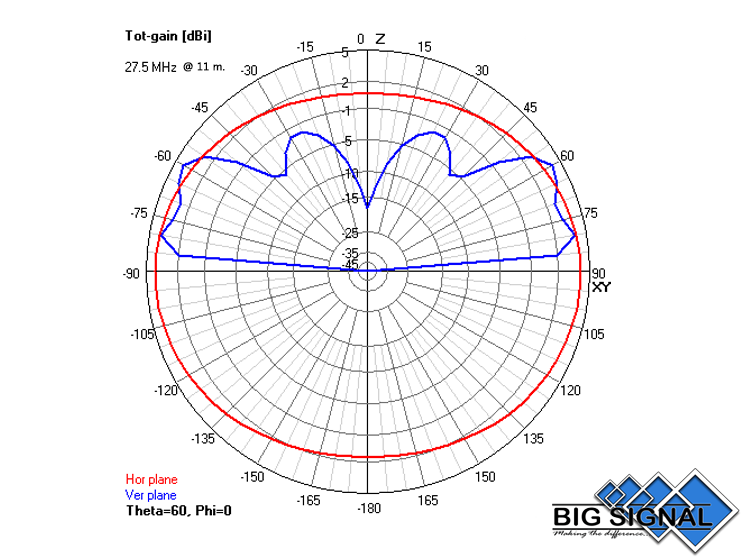

La CQ-11 ofrece una ganancia de 3,2 dBi en espacio libre y 8,61 dBi calculados a 11 metros de altura, con la posibilidad de elegir entre polarización vertical u horizontal según el tipo de operación y las características de la instalación.
Fabricación

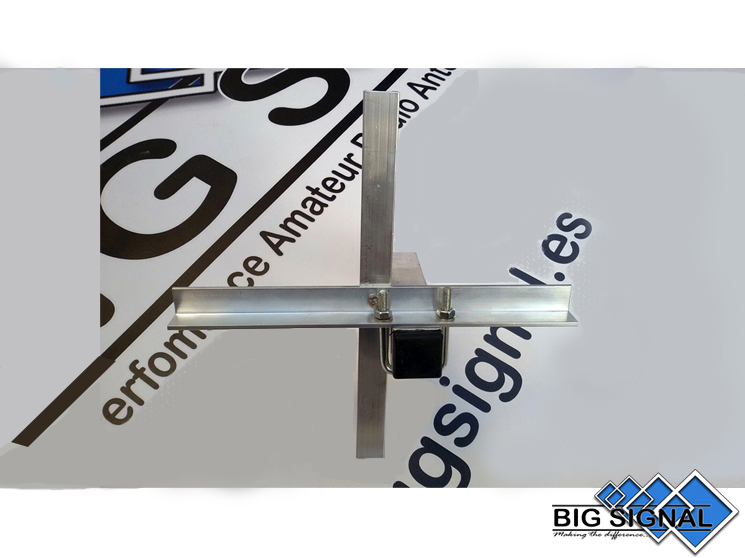

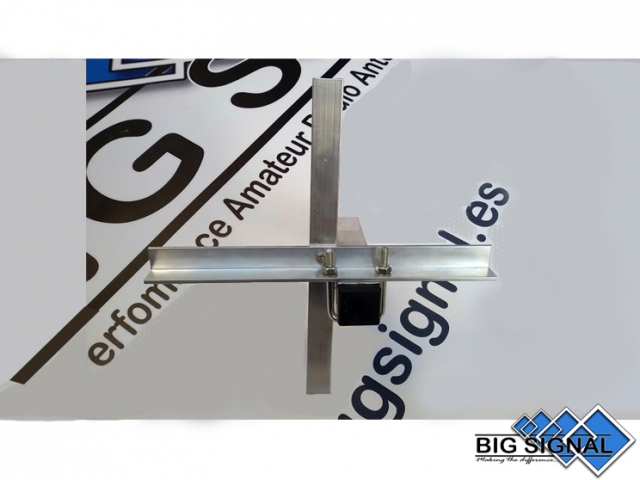

• Placa boom/mástil: 150 x 100 x 5 mm.
• Boom: perfil cuadrado de 30 x 2 mm.
• Cruceta: perfil en ángulo de 20 x 3 mm.
• Tornillería y herrajes: acero inoxidable W4.
• Sistema de fibra: tubo de fibra de vidrio reforzado de 14 x 7 mm con capa de protección UV.
• Cable: BIG SIGNAL Wire, cable especial de cobre con funda de polietileno (PE) para una excelente protección frente a la intemperie y resistencia mecánica.
• Alimentación: Balun de corriente de alta calidad.
• Boom: perfil cuadrado de 30 x 2 mm.
• Cruceta: perfil en ángulo de 20 x 3 mm.
• Tornillería y herrajes: acero inoxidable W4.
• Sistema de fibra: tubo de fibra de vidrio reforzado de 14 x 7 mm con capa de protección UV.
• Cable: BIG SIGNAL Wire, cable especial de cobre con funda de polietileno (PE) para una excelente protección frente a la intemperie y resistencia mecánica.
• Alimentación: Balun de corriente de alta calidad.
Diseñada para una instalación robusta y duradera
• Estructura de 3,90 x 3,90 metros
Su elemento de onda completa se distribuye sobre una estructura de 3,90 metros de altura y anchura, manteniendo un peso total inferior a 3 kg.
Su elemento de onda completa se distribuye sobre una estructura de 3,90 metros de altura y anchura, manteniendo un peso total inferior a 3 kg.
• Estructura ligera con refuerzo mecánico
El conjunto combina un boom cuadrado de 30 x 2 mm, cruceta metálica y fibra de vidrio reforzada para proporcionar soporte al elemento manteniendo contenido el peso de la antena.
El conjunto combina un boom cuadrado de 30 x 2 mm, cruceta metálica y fibra de vidrio reforzada para proporcionar soporte al elemento manteniendo contenido el peso de la antena.
• Fibra de vidrio con protección UV
Los soportes utilizan tubo de fibra de vidrio reforzado de 14 x 7 mm con protección frente a radiación UV, pensado para instalaciones permanentes en exterior.
Los soportes utilizan tubo de fibra de vidrio reforzado de 14 x 7 mm con protección frente a radiación UV, pensado para instalaciones permanentes en exterior.
• Acero inoxidable W4
La tornillería y los herrajes están fabricados en acero inoxidable W4, proporcionando resistencia frente a la exposición continuada a la intemperie.
La tornillería y los herrajes están fabricados en acero inoxidable W4, proporcionando resistencia frente a la exposición continuada a la intemperie.
• BIG SIGNAL Wire y conexión PL-UHF
El elemento utiliza cable especial de cobre protegido mediante funda de polietileno (PE) y alimentación mediante conector PL-UHF hembra.
El elemento utiliza cable especial de cobre protegido mediante funda de polietileno (PE) y alimentación mediante conector PL-UHF hembra.
Onda completa, dos polarizaciones y una sola banda: 27 MHz.
BIG SIGNAL CQ-11 – una antena loop monobanda diseñada para combinar eficiencia, versatilidad de instalación y una construcción preparada para el exterior.
Comentarios
Escribe tu comentario
Yaesu FT-450 + Big Signal CQ-11 por 30SI001 Jaime

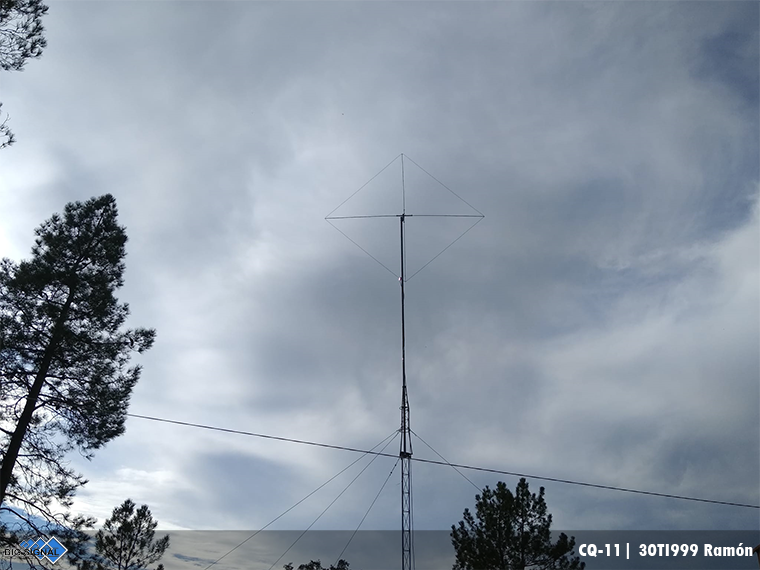

Antena BIG SIGNAL CQ-11 por 30TI999
La compra de los productos siempre se realiza por encargo. Nosotros fabricamos todos los productos, por lo que pueden añadirse tiempos de fabricación. Es por ello que el precio final de la compra, como el precio final de los gastos de envío se confirmarán en un email enviado a posteriori.
La forma de pago se realizará una vez recibido dicho email, por lo que en todo momento podrá cancelar el pedido informándonos del proceso.
ANTENNE que j ai depuit plus d un ans elle me donne tres bonne sastifaction je fait des contac dx et avec un ros minimun j ai un rendement mellieur que mon himalaya ma Gain master et actron 99 je suis dans une cuvette et arrive a sortir avec l antenne BIG SIGNAL CQ 11 et fait des contact tres loin canada Bresil autres mer et bien autre division que je ne fesait pas avec les autres antenne je donne 5 sur 5 sur la BIG SIGNAL CQ 11 MERCI LEQUIPE
acabo de montar my CQ-11 y a la verdad me encanto la antenna,tremenda recepcion no es ruidosa mejor señal me dieron tremendos reporte con solo 75 vatios de potencia dando 5-9+20. para sur america centro america y en la noche en europa.es la primera ves que tengo una CQ-11y no me arrepiento de cambiar mi Sirio 827 por la CQ-11.felicitaciones BIG SIGNAL ANTENNAS. SIGAN CONSTRUYENDO ESTAS SUPER ANTENNAS. mis planes es comprar la 2BS-11 para el verano que viene. recomiendo esta antenna para el que les guste hacer dx. 73s
Muy contento con la antena
Trabaja muy bien tanto en vertical como en horizontal
Habiendo realizado contactos en dx que con otras antenas verticales me eran imposibles realizar
Respecto al viento a la antena apenas le afecta (he dejado de sufrir)
Instalación rápida
Servicio de atención por el vendedor excelente
Recomendable 100x100
Antenna fantastica,fatta molto bene,ma soprattutto funziona altrettanto bene,grazie big signal,per questo capolavoro.
Exelente Antena !! Polarizacion vertical , Muy BUENA LA RECOMIENDO !! mUY Buenos reportes de sobre 5/7 @ 5/9+ con tan solo 100w de salida en Mi FT710 ysolo 20pies de altura !! Gracias Big Siganal !! Fuerte Abrazo !!
Vivo en un edificio de 5 plantas, la antena la tengo a una altura aproximada a un noveno. La punta de bajo a 6 metros de lo mas llano del casetón 1/2 longitud de onda, i va realmente como un avión. Voy escuchando y hablando con estaciones a 50 y 70 de mi ciudad, supera bastante bastante a la 827 de sirio que tenía antes.
Una buenísima antena que he recomendado a amigos los cuales están más que contentos.
La atención y ayuda de Juan Pedro muy profesional y cordial.
Totalmente recomendables sus antenas y atención. Gracias. 73-51
I own a CQ-11 for a few months and am appalled by its effectiveness. For now, it is 3 meters from the ground, surrounded by trees and works much better than my 8-meters vertical perched at 4 meters above. So, I'm waiting for the 2BS11 to replace the vertical and climb everything to 12 metres. Congratulations for the quality of your antennas. Stéphane 14FOX55 - CASTRES France.
Buenas tardes a todos la verdad que muy contento con la CQ 11. Una antena con muy poco ruido y llega donde ninguna vertical se escucha sin propagación. La verdad que sin duda supera las verticales. Muy contento gracias a mi amigo Juan pedro muchas gracias y estamos en contacto. Un coordial saludo y espero volver a comprar otra de tus antena 73....
Muy cómoda de usar. Centro de frecuencias 27.555 Mhz, hubiera preferido 27385. Servicio post-venta muy personalizado. Excelente en el viento y silenciosa.

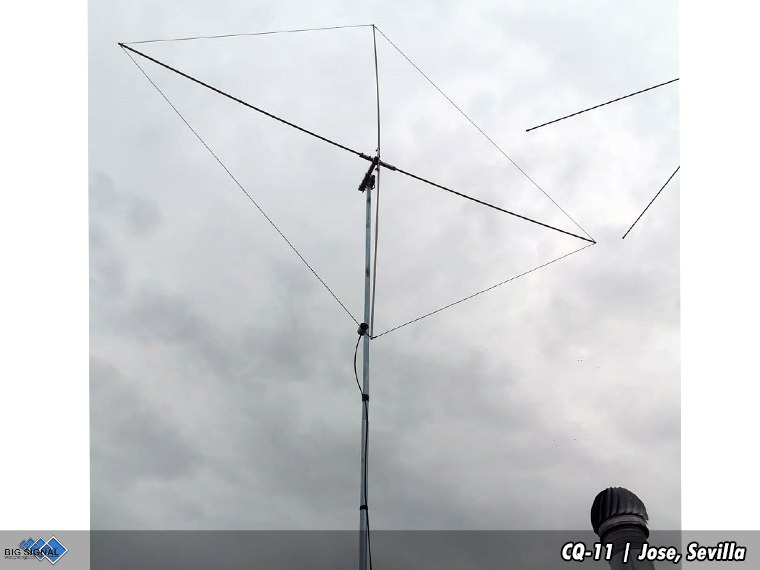

He probado este fin de semana en polarización horizontal, girando la antena, moviendo la antena por el tejado de un sitio a otro y que va. Su antena es un desastre. No dudo que habrá gente que le funcione pero en mi caso he ido a peor en todos los sentidos y la voy a quitar y voy a volver a poner la sirio blizzard que tenia antes. Estaciones que antes me entraban bien ya no me entran o si me entran me entran muy bajito. En transmisión me Dan reportes de que he bajado mi nivel de señal entre 2 y 4 puntos. Antes me escuchaban por todo madrid sin problemas. Llegando al sdr de cercedilla sin necesidad de amplificar. Y ahora no yde que baja el ruido en mi caso no, sigo teniendo 9+10 o 9+20. Así que nada, volveré a montar la sirio. 140? tirados a la basura ya que el fabricante ni me contesta a los mensajes y el distribuidor me dice que no la puedo devolver.
Hola Jose, lamentamos su opinión.
Como le indiquemos antes de realizar la compra, debe de tener en cuenta que si ha instalado la CQ-11 en polarización horizontal, el cruce o cambio de polarización respecto al de antenas verticales de estaciones locales le resta alrededor de -15 dB, de ahí que reciba las estaciones en polarización vertical mas flojas que con su antigua vertical.
Un saludo.
BIG SIGNAL Team
Debo decir que estoy muy sorprendido por el rendimiento. Trabaja muy bien, estoy más que satisfecho. ?
Desde que instalé la antena hace unos días he tenido contactos con Tailandia, Brasil, guinea francesa, Dinamarca, Francia y Bélgica.
Atentamente
73
Didier
Ahora si abrió bastante la propagación y pude probarla bien,el pasado fin de semana.
te oyen a la primera y recibe por todos los lados como si fuera una directiva,es una pasada!!
El tema del ruido es verlo para creerlo
Parece que estás trabajando en otra banda
Da gusto hace radio sin chisporreos!!
Un 10!
Aún no he tenido apenas propagación para probarla,pero lo silenciosa que es es ver para creer....el ruido ,comprobado al 100x cien,ene estos días por mi zona no se qué pasa,que andaba por Santiago 3-5,pues ahora bien,con esta acto seguido,bajo a menos de uno,y por momentos 0.....increíble.recibir muy bien,al bajar ruido de oia muy bien la zona de Inglaterra Irlanda etc,pero se esfumó la propagación y no pude probar más.
Construcción una calidad total.
Me lié un poco con el montaje ,porque soi poco manitas,pero al acabar vi que es muy sencillo.
Y con la atención telefónica de Juan Pedro,coser y cantar.
La atención de Juan Pedro eso no tiene precio,a cualquier hora ayudándote con todas las dudas telefónicamente.
La antena es impresionante,aunque no la e probado aún mucho,pero auguro que es una pasada,pero aún más es la atención de Juan Pedro,sin palabras.....
Gracias!!!
La atención y la calidad de la antena inmejorable.
Gran atención de Juan Pedro, asesorando y dando ideas para sacar provecho a una gran antena.
73-51 desde Valencia
Buena antena para iniciarse en el DX, mejor que todas las verticales actuales, menor ruido y mejor recepcion, es lo que es, ni mas ni menos, buen trabajo, me sirve para 27mhz y 28mhz, buen ancho de banda a 6m de tierra. saludos
La CQ-11 es la mejor antena que he tenido para 27 MHz... la recomiendo. 73
Good material quality and efficient antenna...good for dx
73
Muy buena antena, de fácil montaje, los materiales parecen ser de buena calidad, me ha gustado el cilindro de aluminio que aloja la conexión del coaxial con el hilo de 11 m, ya que viene lleno de resina para evitar humedad y posibles malas conexiones; era mi preocupación al quedar tirante el hilo radiante al tensar. (Gracias a Juan Pedro por las fotos en su construcción). De momento solo la he podido comparar con una Tagra BT-101 (La Bailarina), el QRM me ha bajado de S5 a S1 S2. Buenos reportes de señal en DX y recepción más que superada a la Tagra. Os dejo un enlace de un pequeño vídeo en recepción: https://www.youtube.com/watch?v=81SXxEnf_JE
Es una excelente antena, la mejor omnidireccional que he tenido. Es mas silenciosa que las típicas Sirio, Solarcom, etc... para el DX fenomenal, esta muy bien construida. 100x100 recomendable y gracias a Juan Pedro, la atención muy buena 73...
Después de probar la Solarcom Imax 2000, la siro tornado y la Gain Master, la CQ-11 bajo mi punto de vista y en mi ubicación, supera con creces a las tres primeras en recepción y trasmisión . Con el añadido de que no discrimina las señales horizontales ni verticales, haciéndola ideal para todo DXista que no pueda o quiera tener dos antenas.
Mi mejor vertical.
