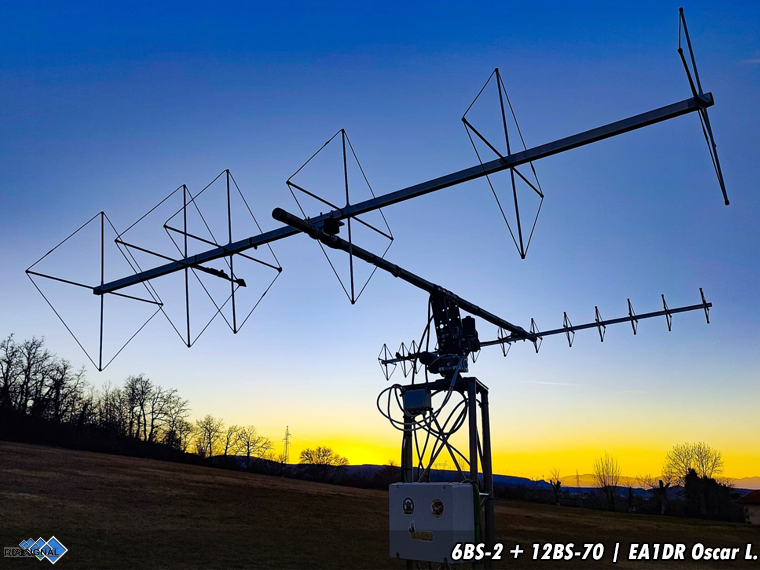

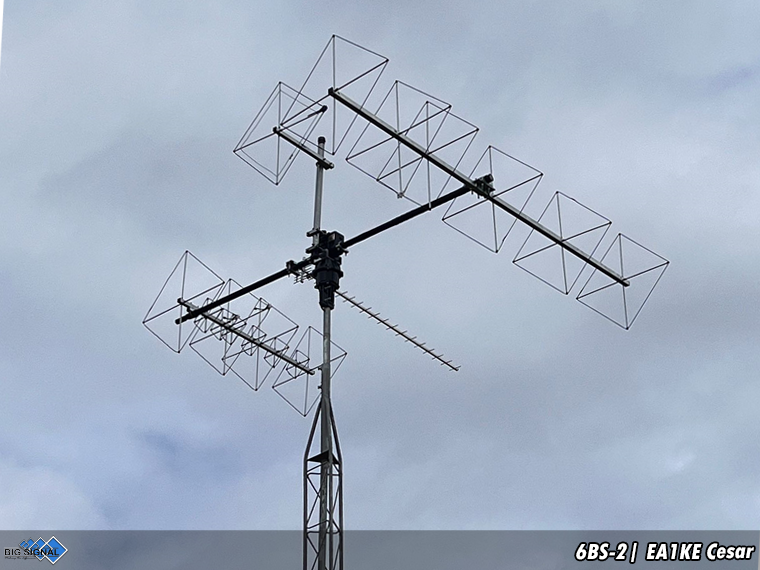

- Fotos de clientes
- ¿Cómo comprar?

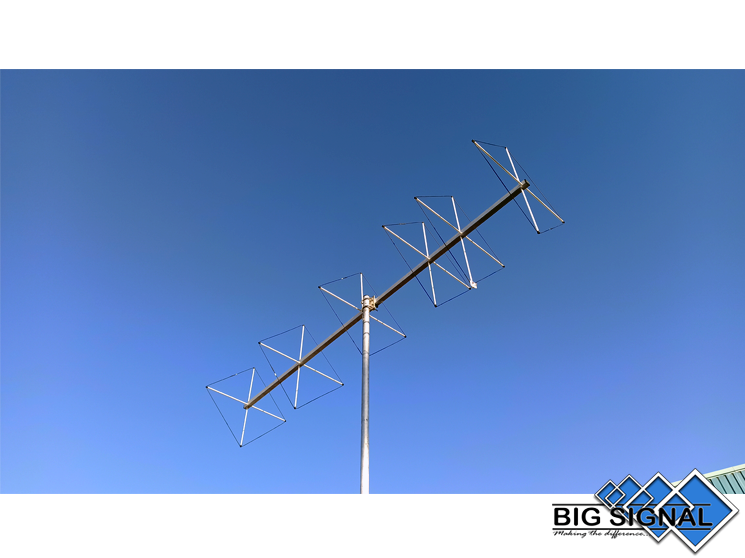

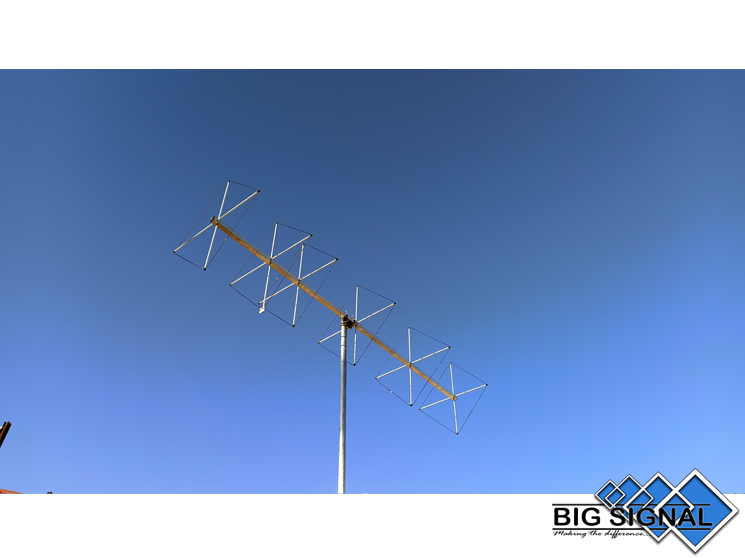

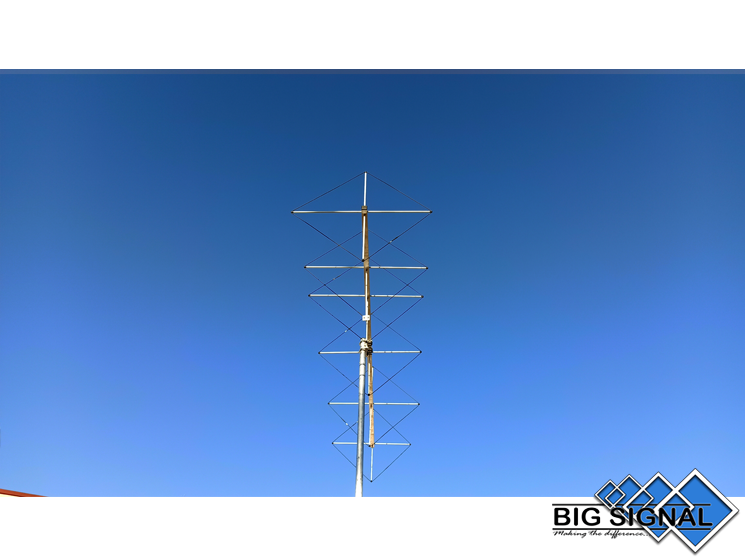

BIG SIGNAL 6BS-2
Antena cúbica de 6 elementos para DX y señales débiles en 144 MHz
La BIG SIGNAL 6BS-2 es una antena cúbica direccional de 6 elementos, desarrollada específicamente para operadores que buscan ganancia, directividad y una excelente relación señal/ruido en la banda de 144 MHz / 2 metros.
Su arquitectura de elementos loop de onda completa ofrece una alternativa muy interesante frente a las Yagi tradicionales, especialmente cuando el objetivo es trabajar DX terrestre, señales débiles, SSB, modos digitales o enlaces exigentes en VHF.
Banda: 144 MHz / 2 m
Tipo: cúbica direccional monobanda
Elementos: 6 de onda completa
Aplicaciones: DX / señales débiles / SSB / digitales
Diseño: alta directividad y buena relación señal/ruido
Montaje: elementos preensamblados
Tipo: cúbica direccional monobanda
Elementos: 6 de onda completa
Aplicaciones: DX / señales débiles / SSB / digitales
Diseño: alta directividad y buena relación señal/ruido
Montaje: elementos preensamblados
¿Por qué elegir la BIG SIGNAL 6BS-2?
• 6 elementos loop de onda completa
La 6BS-2 utiliza elementos cerrados de longitud de onda completa, una de las características fundamentales del diseño cúbico y la base de su excelente comportamiento en 144 MHz.
La 6BS-2 utiliza elementos cerrados de longitud de onda completa, una de las características fundamentales del diseño cúbico y la base de su excelente comportamiento en 144 MHz.
• Alta ganancia en un diseño contenido
Su configuración de seis elementos está pensada para conseguir un alto rendimiento direccional sin recurrir a estructuras excesivamente largas, facilitando su instalación en torres y sistemas rotativos compactos.
Su configuración de seis elementos está pensada para conseguir un alto rendimiento direccional sin recurrir a estructuras excesivamente largas, facilitando su instalación en torres y sistemas rotativos compactos.
• Recepción limpia y excelente relación señal/ruido
La geometría cerrada de sus elementos puede favorecer una mejor relación señal/ruido frente a determinados tipos de interferencia eléctrica, algo especialmente valioso cuando se trabaja con señales próximas al límite de recepción.
La geometría cerrada de sus elementos puede favorecer una mejor relación señal/ruido frente a determinados tipos de interferencia eléctrica, algo especialmente valioso cuando se trabaja con señales próximas al límite de recepción.
• Alta directividad y selectividad
Su patrón direccional ayuda a concentrar la energía hacia la dirección de trabajo y a reducir señales procedentes de direcciones no deseadas, mejorando la capacidad de separar estaciones y trabajar DX en condiciones exigentes.
Su patrón direccional ayuda a concentrar la energía hacia la dirección de trabajo y a reducir señales procedentes de direcciones no deseadas, mejorando la capacidad de separar estaciones y trabajar DX en condiciones exigentes.
• Buen comportamiento frente a variaciones de polarización
La geometría cúbica puede resultar menos sensible a determinados cambios de polarización de las señales recibidas, ayudando a mantener una recepción más estable en condiciones de propagación variables.
La geometría cúbica puede resultar menos sensible a determinados cambios de polarización de las señales recibidas, ayudando a mantener una recepción más estable en condiciones de propagación variables.
• Montaje rápido y sencillo
Los elementos se suministran preensamblados para simplificar el montaje y reducir el tiempo necesario para dejar la antena operativa.
Los elementos se suministran preensamblados para simplificar el montaje y reducir el tiempo necesario para dejar la antena operativa.
Una antena con historia en VHF
Utilizada por EA8CXN en un histórico enlace transatlántico en 144 MHz
La BIG SIGNAL 6BS-2 fue utilizada por César, EA8CXN, en uno de los enlaces troposféricos más destacados realizados en la banda de 2 metros, desde Canarias hacia el Caribe. Un ejemplo real del potencial que puede ofrecer una estación bien optimizada cuando antena, propagación y condiciones de trabajo se combinan favorablemente.
Nota: Los resultados obtenidos en comunicaciones de larga distancia dependen de múltiples factores, entre ellos propagación, ubicación, altura, potencia, pérdidas del sistema y condiciones de instalación.
Pensada para sacar más partido a los 2 metros
• 6 elementos de onda completa.
• Alto rendimiento direccional en 144 MHz.
• Excelente relación señal/ruido.
• Alta selectividad y directividad.
• Diseñada para DX terrestre y señales débiles.
• Elementos preensamblados para facilitar el montaje.
• Alto rendimiento direccional en 144 MHz.
• Excelente relación señal/ruido.
• Alta selectividad y directividad.
• Diseñada para DX terrestre y señales débiles.
• Elementos preensamblados para facilitar el montaje.
Seis elementos. Una antena diseñada para ir lejos.
BIG SIGNAL 6BS-2 – una cúbica direccional de 6 elementos pensada para combinar ganancia, selectividad y recepción limpia en 144 MHz.
Especificaciones técnicas
Banda: 144 MHz
Elementos: 6 (espaciado largo)
Ganancia: 12,60 dBi (espacio libre)
Relación F/B: 24,74 dB

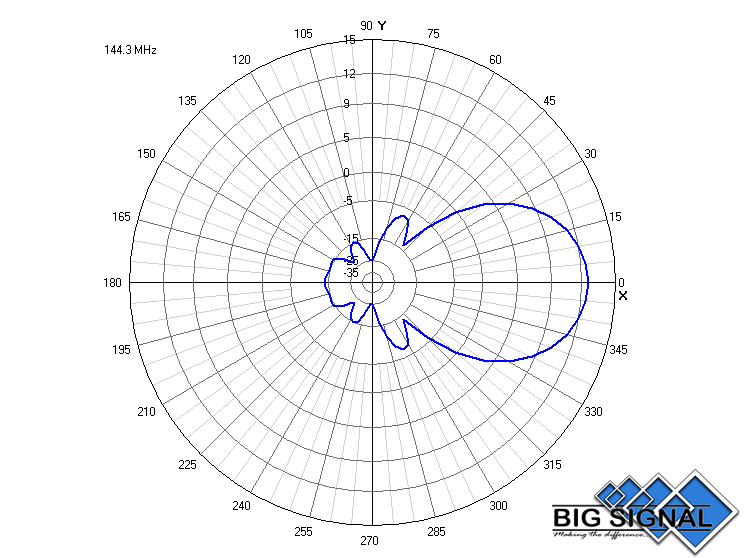

Ancho de haz: 44º
ROE (SWR): 1,1:1 – 1,5:1
Potencia máxima: 5.000 W PEP
Longitud del boom: 2,60 m
Radio de giro: 1,317 m
Altura total: 0,73 m
Peso: 3 kg
Resistencia al viento: > 150 km/h
Carga al viento: 0,159 m² | 124,4 N | @ 120 km/h
Elementos: 6 (espaciado largo)
Ganancia: 12,60 dBi (espacio libre)
Relación F/B: 24,74 dB
Ancho de haz: 44º
ROE (SWR): 1,1:1 – 1,5:1
Potencia máxima: 5.000 W PEP
Longitud del boom: 2,60 m
Radio de giro: 1,317 m
Altura total: 0,73 m
Peso: 3 kg
Resistencia al viento: > 150 km/h
Carga al viento: 0,159 m² | 124,4 N | @ 120 km/h
Construcción y materiales
• Placa boom / mástil
Placa de 150 x 100 x 5 mm, diseñada para proporcionar una fijación sólida del conjunto al sistema de mástil.
Placa de 150 x 100 x 5 mm, diseñada para proporcionar una fijación sólida del conjunto al sistema de mástil.
• Boom
Perfil cuadrado de 30 x 2 mm, combinando rigidez estructural y bajo peso.
Perfil cuadrado de 30 x 2 mm, combinando rigidez estructural y bajo peso.
• Tornillería y herrajes
Fabricados en acero inoxidable W4 para ofrecer una elevada resistencia frente a la corrosión y las condiciones de instalación exterior.
Fabricados en acero inoxidable W4 para ofrecer una elevada resistencia frente a la corrosión y las condiciones de instalación exterior.
• Sistema de fibra
Tubo de fibra de vidrio reforzado de 8 x 4 mm con protección UV para aumentar su durabilidad frente a la exposición solar y la intemperie.
Tubo de fibra de vidrio reforzado de 8 x 4 mm con protección UV para aumentar su durabilidad frente a la exposición solar y la intemperie.
• Cable BIG SIGNAL Wire
Cable especial de cobre con cubierta de polietileno (PE), desarrollado para ofrecer una excelente protección frente a la intemperie y una elevada resistencia mecánica.
Cable especial de cobre con cubierta de polietileno (PE), desarrollado para ofrecer una excelente protección frente a la intemperie y una elevada resistencia mecánica.
• Diseño y optimización
Diseñada y optimizada por EA1DDO Máximo.
Diseñada y optimizada por EA1DDO Máximo.
• Alimentación
Terminales directos para conexión a coaxial de 50 ohmios.
Terminales directos para conexión a coaxial de 50 ohmios.
Comentarios
Escribe tu comentario
La compra de los productos siempre se realiza por encargo. Nosotros fabricamos todos los productos, por lo que pueden añadirse tiempos de fabricación. Es por ello que el precio final de la compra, como el precio final de los gastos de envío se confirmarán en un email enviado a posteriori.
La forma de pago se realizará una vez recibido dicho email, por lo que en todo momento podrá cancelar el pedido informándonos del proceso.
When IO-117 covers the United States, I usually can't hear it until it's at least 10 degrees elevation. And I usually can't hit the satellite on transmit until it's nearly 20 degrees. With the new antenna, I heard and hit the satellite at about 3 degrees elevation.
Como usuario de varios modelos, entre ellas esta antena, simplemente indicar que la calidad y rendimiento, comparado con otras del mercado con mas elementos.Atendimiento especial.
Aconsejable 100%, y mejor servicio técnico.
Una antena fabulosa!! en poco espacio tienes una gran antena, con una ganancia excepcional. Me dedico principalmente a satelites y DX, tanto en esporadica como meteorica. Excelente para todo!!
Simplemente genial. Instalarla es cosa de niños.
El primer día, con viento a favor gracias a unas buenas condiciones en las troposfera, con 50 watts me planté en JO02 (1068 kilómetros). Toda la mañana trabajando estaciones inglesas y francesas (JO01, IO91, JO10... todas a más de 900 kilómetros). El rendimiento es genial, apenas hay ruido.
Los satélites han pasado a ser un juego de niños, sin apenas fading y aprovechando un porcentaje muy elevado de cada pase.
¿Y qué decir del servicio? Un trato genial, a prueba de manazas como yo.
La única pega que le veo es que llevo todo el fin de semana sin salir del cuarto de radio buscando nuevas cuadrículas.
Alberto, EA2EXS
Trato excelente y antena espectacular.
Muy contento con la 6bs2, muy sencilla de montar, materiales de excelente calidad y una atencion al cliente de 10 por parte de Big Signal.
Una antena muy silenciosa, venia de una yagi de los mismos elementos y la diferencia es muy grande en ruido (mucho menos la cubica), la mia esta optimizada para SSB (montada en polarizacion horizontal) pero trabajo satelites sin ningun tipo de problema , con escasos 5w señales de s7/s9 en los satelites de ssb.
En este ultimo concurso contactos sin el mas minimo problema a 300/400km.
Roe totalmente plana en toda la banda, en resumen una excelente compra.
Agradecer la amabilidad que ha tenido Tino de MTF Telecomunicaciones, mostrándome tres modelos para esta banda y valorando cual se adaptaba mas a mis necesidades. Con una profesionalidad admirable.

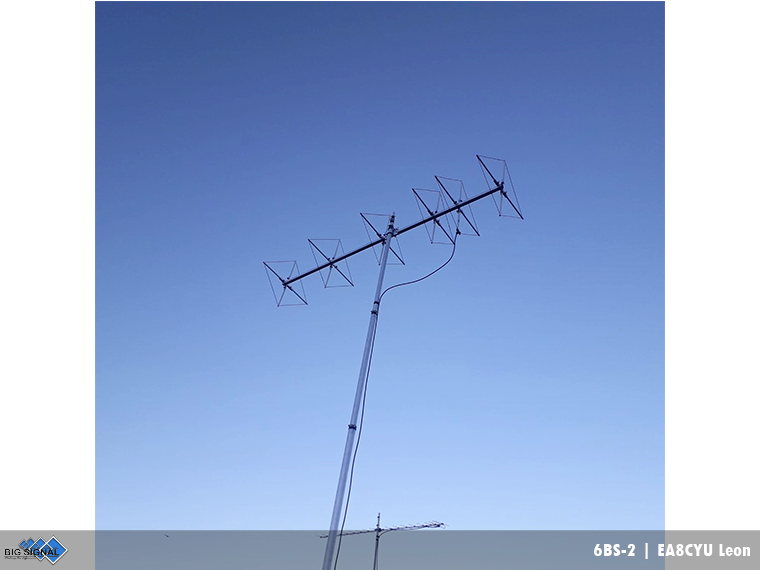

Lo primero que destacaría de esta antena es su robustez, es una antena para colocarla sobre mástil o torre y olvidarte de ella. Te aguantara años soportando cualquier temporal.
La instalación es sencilla con un manual bien detallado, Todo el conjunto bien señalado y marcado por Bigsinal para montar y olvidarte de mas ajustes.
Instalada en el campo sobre un mástil a unos 4 o 5 metros de altura, con 10 metros de aircel 7 la roe es plana en toda la banda, a baja altura subirá un poco la roe por 145 pero nada alarmante. En este apartado de roe, la calificaría de excelente.
Esta antena nos sorprendió a todos los colegas que estuvimos en la prueba, recomendable y a tener en cuenta con buena oreja y bajo ruido.
Muy contento con el producto y la atención en tienda.
Saludos.
León.
EA8CYU... 73
Desde mi QTH en Lloret de Mar (Gerona) he hecho QSO con Castellón, Valencia, Alicante... buenas señales, me dicen como un QSO local. Con Barcelona hago rueda cada día y cuando no hay propagación con la vertical no copio nada y con la cúbica si copio y me copian. ¡Se quedan asombrados! En principio creo que la cúbica rinde al 100 %, seguimos en contacto. 73.?"
