BIG SIGNAL 4BS-20
Cubical Quad de 4 elementos para máximo rendimiento DX en 14 MHz / 20 metros
La BIG SIGNAL 4BS-20 es el modelo de mayor tamaño y rendimiento de nuestra gama monobanda para 14 MHz / 20 metros. Sus 4 elementos cerrados de onda completa están orientados a estaciones que buscan un nivel superior de ganancia, directividad y capacidad para trabajar señales débiles a larga distancia.
Con una ganancia de 10,38 dBi en espacio libre, una relación frente/espalda de 25,54 dB y un haz de 56°, la 4BS-20 está diseñada para operadores de DX, concursos y estaciones de alto rendimiento que quieren exprimir al máximo las posibilidades de la banda de 20 metros.
Banda: 14 MHz / 20 metros
Tipo: Cubical Quad direccional monobanda
Elementos: 4 loops cerrados de onda completa
Ganancia: 10,38 dBi en espacio libre
F/B: 25,54 dB
Ancho de haz: 56° a -3 dB
Potencia máxima: 5.000 W PEP
Uso recomendado: DX / concursos / señales débiles / estaciones de alto rendimiento
Tipo: Cubical Quad direccional monobanda
Elementos: 4 loops cerrados de onda completa
Ganancia: 10,38 dBi en espacio libre
F/B: 25,54 dB
Ancho de haz: 56° a -3 dB
Potencia máxima: 5.000 W PEP
Uso recomendado: DX / concursos / señales débiles / estaciones de alto rendimiento
El modelo de referencia para DX en 20 metros

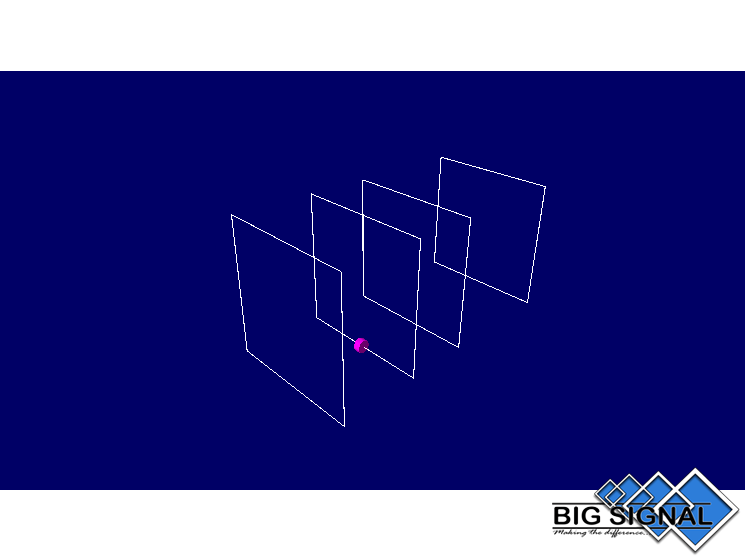

• Cuatro elementos de onda completa
La 4BS-20 utiliza cuatro loops cerrados de longitud de onda completa, optimizados específicamente para 14 MHz. Esta configuración permite obtener un elevado rendimiento eléctrico sin recurrir a trampas, bobinas de carga o elementos físicamente acortados.
La 4BS-20 utiliza cuatro loops cerrados de longitud de onda completa, optimizados específicamente para 14 MHz. Esta configuración permite obtener un elevado rendimiento eléctrico sin recurrir a trampas, bobinas de carga o elementos físicamente acortados.
• 10,38 dBi de ganancia
Su configuración de cuatro elementos proporciona 10,38 dBi de ganancia en espacio libre, situando a la 4BS-20 como la opción de mayor rendimiento dentro de la gama BIG SIGNAL dedicada a los 20 metros.
Su configuración de cuatro elementos proporciona 10,38 dBi de ganancia en espacio libre, situando a la 4BS-20 como la opción de mayor rendimiento dentro de la gama BIG SIGNAL dedicada a los 20 metros.
• 25,54 dB de relación frente/espalda
Su elevada relación F/B proporciona una fuerte discriminación entre la dirección principal de trabajo y la zona posterior, ayudando a reducir señales e interferencias procedentes de azimuts no deseados.
Su elevada relación F/B proporciona una fuerte discriminación entre la dirección principal de trabajo y la zona posterior, ayudando a reducir señales e interferencias procedentes de azimuts no deseados.

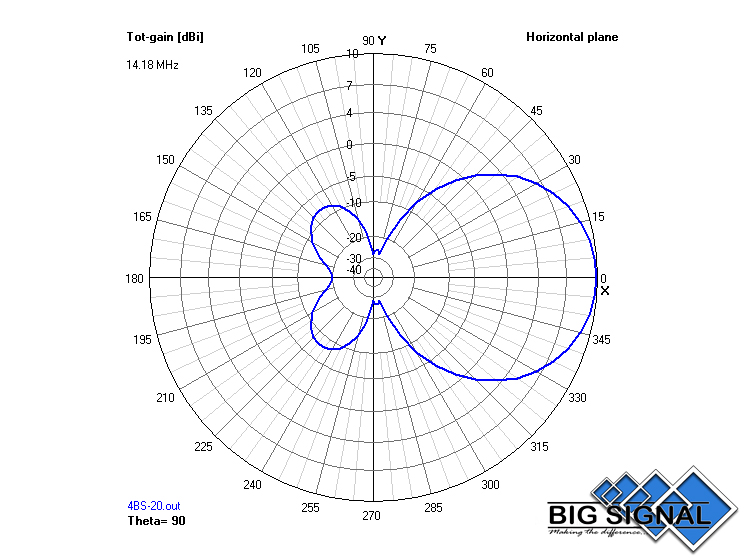

• Haz de 56° para alta selectividad
Un beamwidth de 56° a -3 dB proporciona un patrón claramente definido, especialmente útil en concursos, bandas saturadas y situaciones donde es necesario separar señales procedentes de diferentes direcciones.
Un beamwidth de 56° a -3 dB proporciona un patrón claramente definido, especialmente útil en concursos, bandas saturadas y situaciones donde es necesario separar señales procedentes de diferentes direcciones.
• Recepción limpia para trabajar señales débiles
La combinación de elementos cerrados, polarización horizontal y elevada directividad puede proporcionar una buena relación señal/ruido frente a determinados tipos de interferencia eléctrica, especialmente interesante cuando se trabaja con estaciones próximas al límite de recepción.
La combinación de elementos cerrados, polarización horizontal y elevada directividad puede proporcionar una buena relación señal/ruido frente a determinados tipos de interferencia eléctrica, especialmente interesante cuando se trabaja con estaciones próximas al límite de recepción.
• Diseñada para comunicaciones de larga distancia
Su ganancia y patrón direccional están orientados a estaciones que priorizan el DX de larga distancia, permitiendo concentrar la energía hacia la dirección deseada y aprovechar mejor las aperturas de propagación de 20 metros.
Su ganancia y patrón direccional están orientados a estaciones que priorizan el DX de larga distancia, permitiendo concentrar la energía hacia la dirección deseada y aprovechar mejor las aperturas de propagación de 20 metros.
• Construcción preparada para instalaciones exigentes
Con un boom de 10,70 metros, una estructura reforzada y materiales seleccionados para uso exterior, la 4BS-20 está concebida para estaciones permanentes donde robustez y estabilidad mecánica son tan importantes como el rendimiento RF.
Con un boom de 10,70 metros, una estructura reforzada y materiales seleccionados para uso exterior, la 4BS-20 está concebida para estaciones permanentes donde robustez y estabilidad mecánica son tan importantes como el rendimiento RF.
• Alimentación mediante balun de corriente
La antena incorpora un balun de corriente para proporcionar una alimentación adecuada desde la línea coaxial de 50 Ohm y facilitar su integración en estaciones de alta potencia.
La antena incorpora un balun de corriente para proporcionar una alimentación adecuada desde la línea coaxial de 50 Ohm y facilitar su integración en estaciones de alta potencia.
La mayor BIG SIGNAL para 20 metros
La 4BS-20 está dirigida al operador que busca ir más allá de una direccional convencional. Es el modelo de 4 elementos y mayor rendimiento de nuestra gama para 14 MHz, pensado para estaciones donde cada dB, cada señal débil y cada grado de selectividad cuentan.
• 4 elementos de onda completa.
• 10,38 dBi de ganancia en espacio libre.
• 25,54 dB de relación frente/espalda.
• Haz a -3 dB de 56°.
• Hasta 5.000 W PEP.
• Alta directividad y selectividad.
• Especialmente indicada para DX y concursos.
• 10,38 dBi de ganancia en espacio libre.
• 25,54 dB de relación frente/espalda.
• Haz a -3 dB de 56°.
• Hasta 5.000 W PEP.
• Alta directividad y selectividad.
• Especialmente indicada para DX y concursos.
Cuatro elementos. 10,38 dBi. La referencia BIG SIGNAL para 20 metros.
La BIG SIGNAL 4BS-20 combina cuatro elementos de onda completa, 10,38 dBi de ganancia y 25,54 dB F/B en una antena concebida para estaciones que buscan llevar el DX en 14 MHz a su máximo nivel.
Especificaciones técnicas
Banda: 14 MHz / 20 m
Elementos: 4 de onda completa
Ganancia: 10,38 dBi (espacio libre)
Relación F/B: 25,54 dB
Ancho de haz a -3 dB: 56°
Polarización: horizontal
SWR: 1,1:1 ~ 1,5:1
Impedancia: 50 Ohm
Potencia máxima: 5.000 W PEP
Longitud del boom: 10,70 m
Radio de giro: 6,56 m
Altura total: 5,25 m
Peso: aproximadamente 35 kg
Resistencia al viento: > 150 km/h
Carga al viento: 2,416 m² | 1.896,56 N | @ 120 km/h
Elementos: 4 de onda completa
Ganancia: 10,38 dBi (espacio libre)
Relación F/B: 25,54 dB
Ancho de haz a -3 dB: 56°
Polarización: horizontal
SWR: 1,1:1 ~ 1,5:1
Impedancia: 50 Ohm
Potencia máxima: 5.000 W PEP
Longitud del boom: 10,70 m
Radio de giro: 6,56 m
Altura total: 5,25 m
Peso: aproximadamente 35 kg
Resistencia al viento: > 150 km/h
Carga al viento: 2,416 m² | 1.896,56 N | @ 120 km/h
4 elementos, 10,38 dBi y 25,54 dB F/B
La BIG SIGNAL 4BS-20 es el modelo de mayor rendimiento de la gama de 20 metros, combinando 10,38 dBi de ganancia, una relación frente/espalda de 25,54 dB y un haz a -3 dB de 56° para estaciones orientadas al DX y a las comunicaciones de alta exigencia.
Construcción y materiales
• Placa boom / mástil
Placa estructural de 250 x 200 x 10 mm, dimensionada para proporcionar una unión robusta y estable entre el boom y el mástil.
Placa estructural de 250 x 200 x 10 mm, dimensionada para proporcionar una unión robusta y estable entre el boom y el mástil.
• Boom de alta resistencia
Tubo cadrado de 70 x 2 mm, diseñado para proporcionar la rigidez necesaria en una estructura de 10,70 metros de longitud.
Tubo cadrado de 70 x 2 mm, diseñado para proporcionar la rigidez necesaria en una estructura de 10,70 metros de longitud.

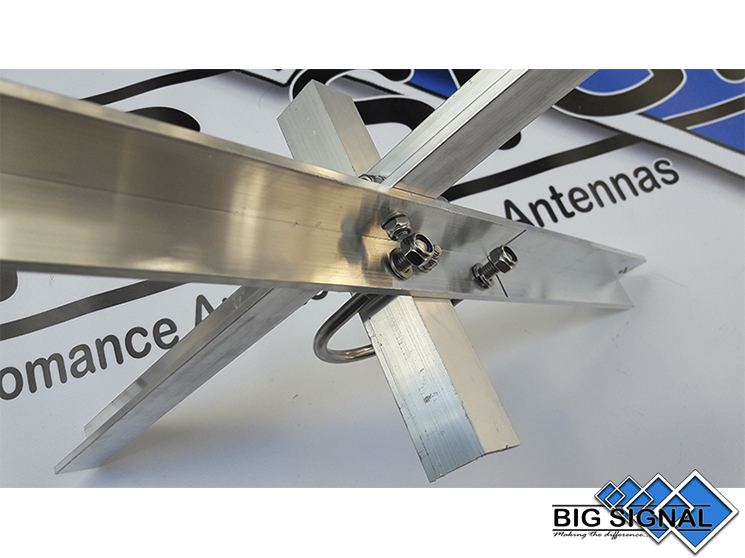

• Sistema de crucetas
Construido mediante perfiles angulares de 30 x 5 mm.
Construido mediante perfiles angulares de 30 x 5 mm.
• Tornillería y herrajes
Fabricados en acero inoxidable W4, seleccionados para proporcionar elevada resistencia mecánica y durabilidad en instalaciones permanentes en exterior.
Fabricados en acero inoxidable W4, seleccionados para proporcionar elevada resistencia mecánica y durabilidad en instalaciones permanentes en exterior.

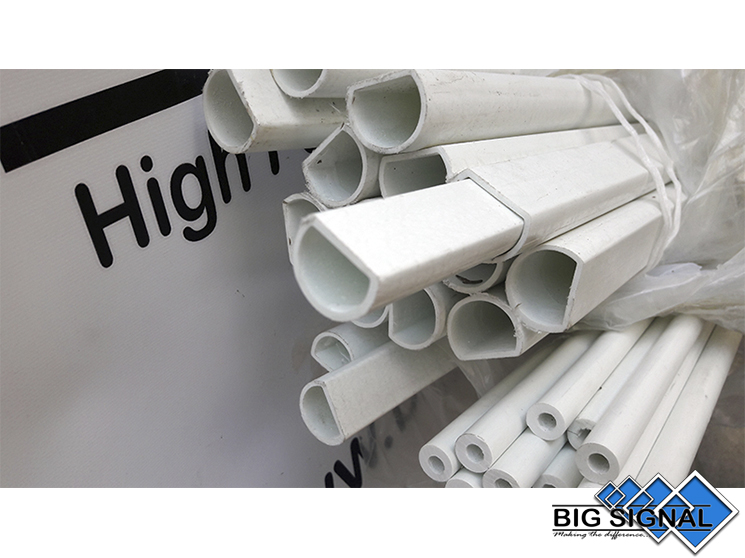

• Sistema de fibra de vidrio
Tubo de fibra de vidrio fabricado a medida con sección de media caña (semicircular), no redonda, diseñado para adaptarse correctamente a la superficie de las crucetas. Reforzado con tejido de fibra y protección UV para proporcionar una elevada resistencia mecánica y durabilidad en exteriores.
Tubo de fibra de vidrio fabricado a medida con sección de media caña (semicircular), no redonda, diseñado para adaptarse correctamente a la superficie de las crucetas. Reforzado con tejido de fibra y protección UV para proporcionar una elevada resistencia mecánica y durabilidad en exteriores.

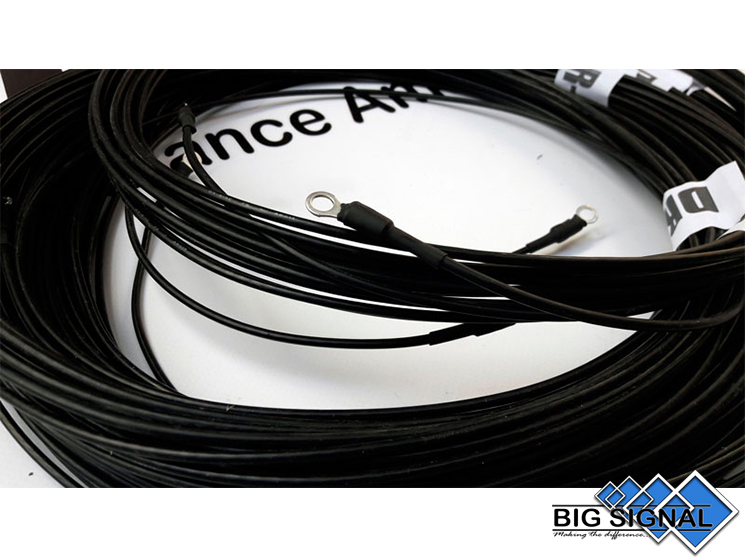

• BIG SIGNAL Wire by Messi & Paoloni
Cable especial de cobre con cubierta de polietileno (PE), seleccionado para proporcionar una excelente protección frente a la intemperie y una elevada resistencia mecánica.
Cable especial de cobre con cubierta de polietileno (PE), seleccionado para proporcionar una excelente protección frente a la intemperie y una elevada resistencia mecánica.
• Alimentación
Conexión a línea coaxial de 50 Ohm.
Conexión a línea coaxial de 50 Ohm.
Comentarios
Escribe tu comentario

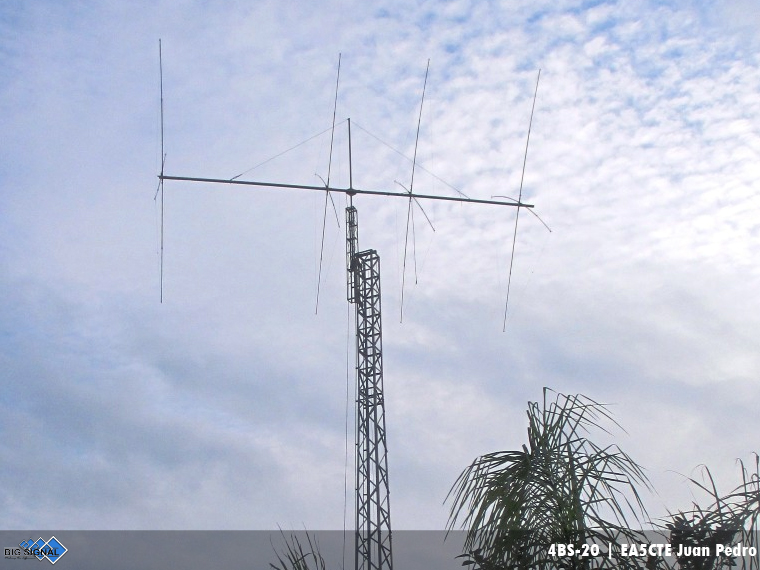

BIG SIGNAL 4BS-20 (ZL1ACE from EA5CTE's QTH)
La compra de los productos siempre se realiza por encargo. Nosotros fabricamos todos los productos, por lo que pueden añadirse tiempos de fabricación. Es por ello que el precio final de la compra, como el precio final de los gastos de envío se confirmarán en un email enviado a posteriori.
La forma de pago se realizará una vez recibido dicho email, por lo que en todo momento podrá cancelar el pedido informándonos del proceso.
After more than three years of continuous, real-world operation, I can say without hesitation that the Big Signal Qubical Quad 4-Element for 20 meters is not just an antenna?it is a true work of engineering art.
Time has proven its excellence. Despite constant exposure to harsh weather conditions, its performance today is exactly as impressive as it was on day one. The mechanical design, materials, and attention to detail clearly reflect a product built by people who truly understand both RF performance and long-term durability.
On the air, this antenna is simply extraordinary. Its gain and directivity are outstanding, and its ability to pull weak signals out of the noise is nothing short of remarkable. During the CQ WW DX 2025 (SSB) Contest, this antenna helping me to achieve #1 in Asia, and #9 worldwide. Even the most challenging QSOs?such as mobile stations across oceans?felt effortless, with signals regularly reaching 59+.
Beyond performance, what truly sets Big Signal apart is the people behind the product. I would like to extend my sincere appreciation to Juan and the entire Big Signal team for their world-class support, professionalism, and passion over the years. Their commitment does not end at delivery?it continues long after the antenna is in the air.
If you are searching for the ?magic key? to unlocking propagation and pushing your station to the next level, the answer is clear Big Signal delivers not in promises, but in results.
73 de HZ1LR,
Ayman
Las estaciones australianas se reciben hasta 9+40 dB por el Paso Largo. Ellos me pasan 9+20 con 80 W.
