BIG SIGNAL 4BS-15
Antena cúbica de 4 elementos para DX de alto rendimiento en 21 MHz / 15 metros
La BIG SIGNAL 4BS-15 es una antena cúbica direccional monobanda de 4 elementos de onda completa, desarrollada para operadores que buscan llevar el rendimiento en 21 MHz / 15 metros al siguiente nivel.
Con una configuración específicamente orientada al DX, concursos y trabajo de señales débiles, combina alta ganancia, gran directividad y una construcción robusta para estaciones donde cada dB y cada mejora en la relación señal/interferencia pueden marcar la diferencia.
Banda: 21 MHz / 15 m
Tipo: cúbica direccional monobanda
Elementos: 4 elementos de onda completa
Ganancia: 10,37 dBi en espacio libre
Relación F/B: 25,47 dB
Polarización: horizontal
Uso recomendado: DX / concursos / señales débiles / estaciones de alto rendimiento
Tipo: cúbica direccional monobanda
Elementos: 4 elementos de onda completa
Ganancia: 10,37 dBi en espacio libre
Relación F/B: 25,47 dB
Polarización: horizontal
Uso recomendado: DX / concursos / señales débiles / estaciones de alto rendimiento
¿Por qué elegir la BIG SIGNAL 4BS-15?
• Cuatro elementos de onda completa

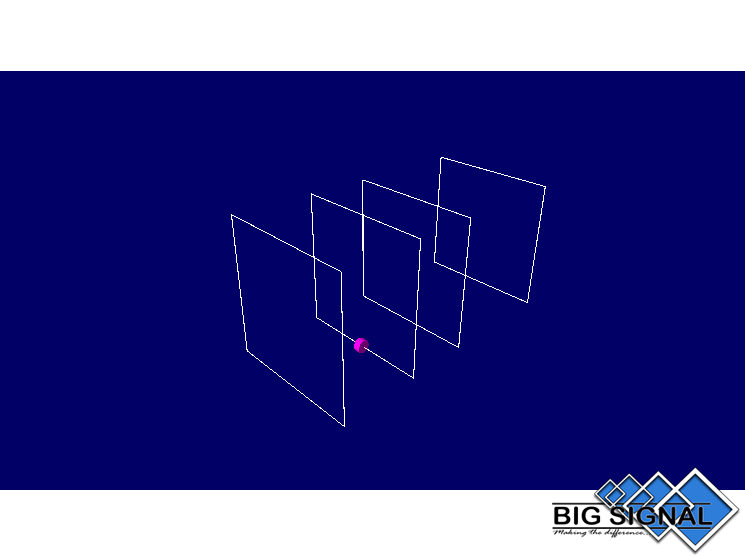

La 4BS-15 utiliza cuatro loops cerrados de onda completa, específicamente optimizados para 21 MHz y diseñados para ofrecer un alto rendimiento sin recurrir a trampas, bobinas de carga ni elementos físicamente acortados.
La 4BS-15 utiliza cuatro loops cerrados de onda completa, específicamente optimizados para 21 MHz y diseñados para ofrecer un alto rendimiento sin recurrir a trampas, bobinas de carga ni elementos físicamente acortados.
• Alta ganancia para DX exigente
Su configuración proporciona 10,37 dBi de ganancia en espacio libre, concentrando la energía hacia la dirección deseada y mejorando la capacidad para trabajar estaciones DX a larga distancia.
Su configuración proporciona 10,37 dBi de ganancia en espacio libre, concentrando la energía hacia la dirección deseada y mejorando la capacidad para trabajar estaciones DX a larga distancia.
• Excelente rechazo trasero
Con una relación frente/espalda de 25,47 dB, la antena proporciona un elevado rechazo de las señales procedentes de la parte posterior, ayudando a reducir interferencias y mejorar la selectividad durante la operación.
Con una relación frente/espalda de 25,47 dB, la antena proporciona un elevado rechazo de las señales procedentes de la parte posterior, ayudando a reducir interferencias y mejorar la selectividad durante la operación.
• Recepción limpia para señales débiles
La geometría de loop cerrado, combinada con su directividad y polarización horizontal, puede proporcionar una relación señal/ruido favorable frente a determinados tipos de ruido eléctrico, una ventaja importante cuando se trabaja con señales próximas al nivel de ruido.
La geometría de loop cerrado, combinada con su directividad y polarización horizontal, puede proporcionar una relación señal/ruido favorable frente a determinados tipos de ruido eléctrico, una ventaja importante cuando se trabaja con señales próximas al nivel de ruido.
• Haz bien definido para DX y concursos
Su patrón direccional concentra la energía transmitida y recibida hacia la zona deseada, proporcionando al mismo tiempo un buen rechazo fuera del lóbulo principal, algo especialmente útil al trabajar señales muy próximas entre sí o interferencias procedentes de otras direcciones.
Su patrón direccional concentra la energía transmitida y recibida hacia la zona deseada, proporcionando al mismo tiempo un buen rechazo fuera del lóbulo principal, algo especialmente útil al trabajar señales muy próximas entre sí o interferencias procedentes de otras direcciones.
• Comportamiento favorable ante variaciones de polarización
La geometría característica de una antena cúbica puede proporcionar un comportamiento favorable frente a determinadas variaciones en la polarización de las señales recibidas, ayudando a mantener una recepción más estable bajo condiciones cambiantes de propagación.
La geometría característica de una antena cúbica puede proporcionar un comportamiento favorable frente a determinadas variaciones en la polarización de las señales recibidas, ayudando a mantener una recepción más estable bajo condiciones cambiantes de propagación.
• Construcción robusta para instalaciones permanentes
Su estructura ha sido diseñada para proporcionar rigidez, estabilidad mecánica y durabilidad a largo plazo en estaciones donde la antena permanecerá instalada permanentemente en el exterior.
Su estructura ha sido diseñada para proporcionar rigidez, estabilidad mecánica y durabilidad a largo plazo en estaciones donde la antena permanecerá instalada permanentemente en el exterior.
• Alimentación directa a 50 Ohm
La 4BS-15 utiliza alimentación directa a 50 Ohm y está diseñada para soportar hasta 5.000 W PEP, facilitando su integración en estaciones de alto rendimiento.
La 4BS-15 utiliza alimentación directa a 50 Ohm y está diseñada para soportar hasta 5.000 W PEP, facilitando su integración en estaciones de alto rendimiento.
Para operadores que buscan más en 15 metros
La BIG SIGNAL 4BS-15 está diseñada para estaciones que buscan una antena dedicada exclusivamente a 21 MHz, con un nivel de prestaciones claramente orientado al DX exigente y los concursos.
• 4 elementos de onda completa.
• 10,37 dBi de ganancia en espacio libre.
• 25,47 dB de relación frente/espalda.
• Alta directividad y selectividad.
• Excelente rendimiento para trabajo de señales débiles.
• Hasta 5.000 W PEP.
• Construcción robusta para instalaciones exteriores permanentes.
• Diseñada específicamente para DX y concursos en 15 metros.
• 10,37 dBi de ganancia en espacio libre.
• 25,47 dB de relación frente/espalda.
• Alta directividad y selectividad.
• Excelente rendimiento para trabajo de señales débiles.
• Hasta 5.000 W PEP.
• Construcción robusta para instalaciones exteriores permanentes.
• Diseñada específicamente para DX y concursos en 15 metros.
Cuatro elementos para llevar el DX en 15 metros al siguiente nivel.
La BIG SIGNAL 4BS-15 combina cuatro elementos de onda completa, 10,37 dBi de ganancia y alta directividad en una antena diseñada para estaciones que buscan obtener el máximo rendimiento de la banda de 21 MHz.
Especificaciones técnicas
Banda: 21,0 - 21,450 MHz
Elementos: 4
Ganancia: 10,37 dBi (free space)
Relación F/B: 25,47 dB
Ancho de haz a -3 dB: 56°
Polarización: horizontal
SWR: 1,1:1 ~ 1,5:1
Impedancia: 50 Ohm
Potencia máxima: 5.000 W PEP
Longitud del boom: 7,30 m / 23,95 ft
Radio de giro: 4,50 m / 14,76 ft
Altura total: 3,75 m / 12,30 ft
Peso: ¿?
Resistencia al viento: > 160 km/h / > 99 mph
Carga al viento: 1,584 m² / 17,05 ft² | 1.243,43 N / 279,5 lbf | @ 120 km/h / 74,6 mph
Elementos: 4
Ganancia: 10,37 dBi (free space)
Relación F/B: 25,47 dB
Ancho de haz a -3 dB: 56°
Polarización: horizontal
SWR: 1,1:1 ~ 1,5:1
Impedancia: 50 Ohm
Potencia máxima: 5.000 W PEP
Longitud del boom: 7,30 m / 23,95 ft
Radio de giro: 4,50 m / 14,76 ft
Altura total: 3,75 m / 12,30 ft
Peso: ¿?
Resistencia al viento: > 160 km/h / > 99 mph
Carga al viento: 1,584 m² / 17,05 ft² | 1.243,43 N / 279,5 lbf | @ 120 km/h / 74,6 mph
4 elementos y 10,37 dBi para llevar los 15 metros a otro nivel

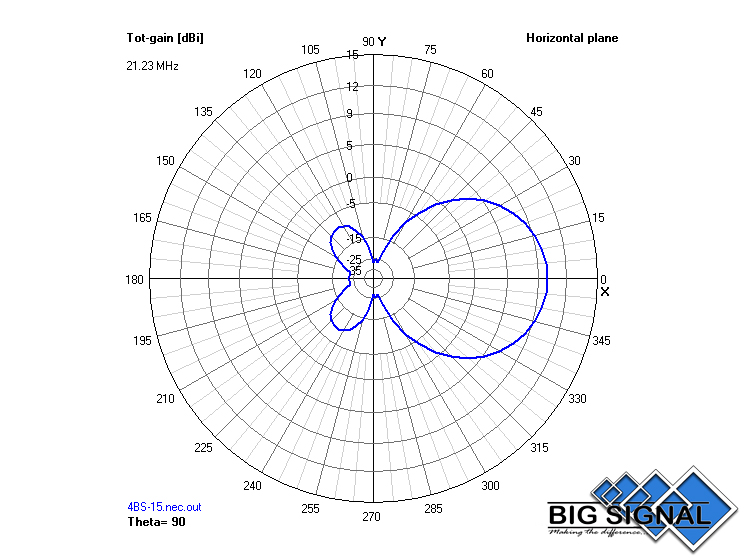

La BIG SIGNAL 4BS-15 combina 10,37 dBi de ganancia, una relación frente/espalda de 25,47 dB y un ancho de haz a -3 dB de 56°, proporcionando un patrón direccional especialmente indicado para DX, concursos y trabajo de señales débiles en 21 MHz.
Construcción y materiales
• Placa boom / mástil
Placa estructural reforzada de 250 x 150 x 8 mm / 9,84 x 5,91 x 0,31 in, dimensionada para proporcionar una unión sólida y estable entre el boom y el mástil.
Placa estructural reforzada de 250 x 150 x 8 mm / 9,84 x 5,91 x 0,31 in, dimensionada para proporcionar una unión sólida y estable entre el boom y el mástil.
• Boom de alta resistencia
Tubo cuadrado de 70 x 2 mm / 2,76 x 0,079 in, diseñado para proporcionar la rigidez necesaria en una estructura direccional de cuatro elementos con una longitud total de boom de 7,30 m / 23,95 ft.
Tubo cuadrado de 70 x 2 mm / 2,76 x 0,079 in, diseñado para proporcionar la rigidez necesaria en una estructura direccional de cuatro elementos con una longitud total de boom de 7,30 m / 23,95 ft.

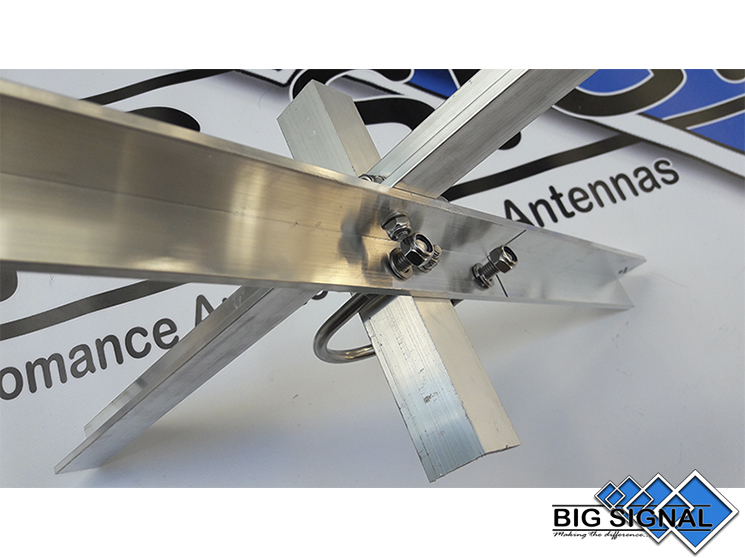

• Sistema de crucetas
Construido mediante perfiles angulares de 30 x 5 mm / 1,18 x 0,20 in.
Construido mediante perfiles angulares de 30 x 5 mm / 1,18 x 0,20 in.
• Tornillería y herrajes
Fabricados en acero inoxidable W4, seleccionado para proporcionar elevada resistencia mecánica, protección frente a la corrosión y durabilidad a largo plazo en instalaciones exteriores permanentes.
Fabricados en acero inoxidable W4, seleccionado para proporcionar elevada resistencia mecánica, protección frente a la corrosión y durabilidad a largo plazo en instalaciones exteriores permanentes.
• Sistema de fibra de vidrio
Tubo de fibra de vidrio fabricado a medida con sección de media caña (semicircular), no redonda, específicamente diseñado para adaptarse a la superficie de las crucetas. Reforzado con tejido de fibra de vidrio y protección UV para aumentar su resistencia mecánica y durabilidad a largo plazo en exterior.
Tubo de fibra de vidrio fabricado a medida con sección de media caña (semicircular), no redonda, específicamente diseñado para adaptarse a la superficie de las crucetas. Reforzado con tejido de fibra de vidrio y protección UV para aumentar su resistencia mecánica y durabilidad a largo plazo en exterior.
• BIG SIGNAL Wire by Messi & Paoloni
Cable especial de cobre con cubierta de polietileno (PE), seleccionado para proporcionar una excelente protección frente a la intemperie y una elevada resistencia mecánica.
Cable especial de cobre con cubierta de polietileno (PE), seleccionado para proporcionar una excelente protección frente a la intemperie y una elevada resistencia mecánica.
• Alimentación
Sistema de alimentación directa a 50 Ohm, diseñado para una potencia máxima de 5.000 W PEP.
Sistema de alimentación directa a 50 Ohm, diseñado para una potencia máxima de 5.000 W PEP.
10,37 dBi y cuatro elementos para DX exigente en 15 metros.
La BIG SIGNAL 4BS-15 combina cuatro elementos de onda completa, 10,37 dBi de ganancia y una relación F/B de 25,47 dB en una estructura desarrollada para estaciones que buscan llevar el rendimiento en 21 MHz a un nivel superior.
