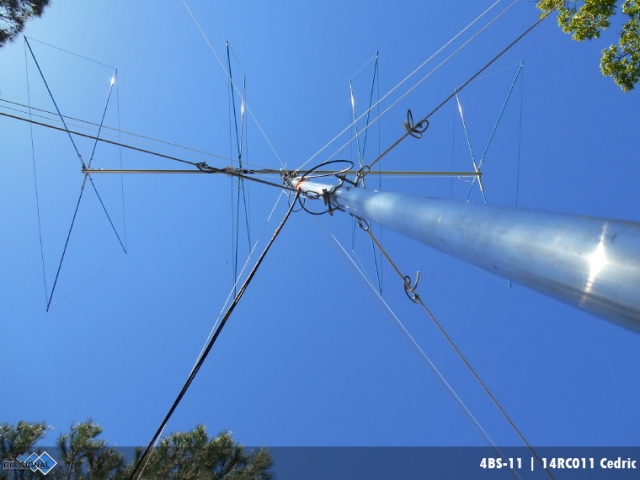

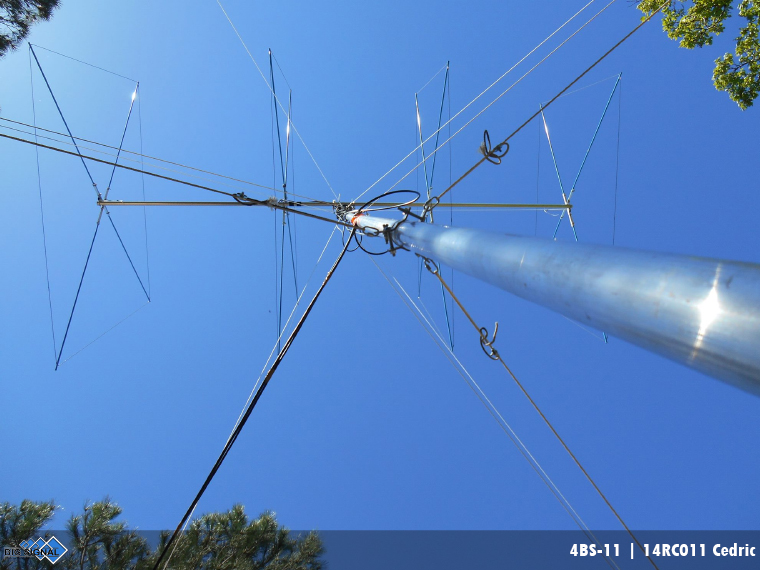

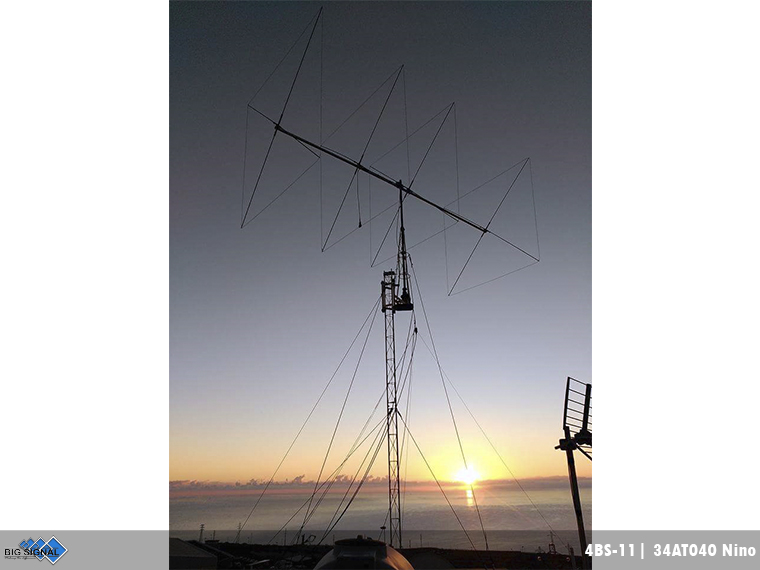

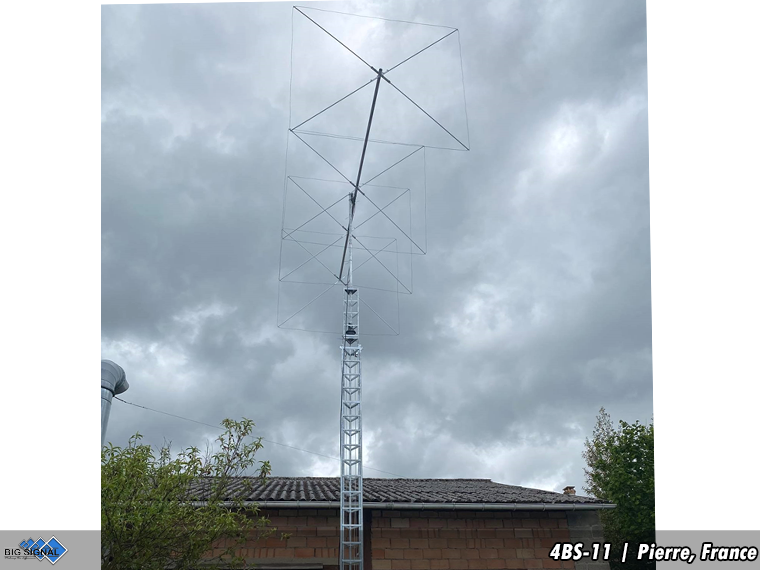

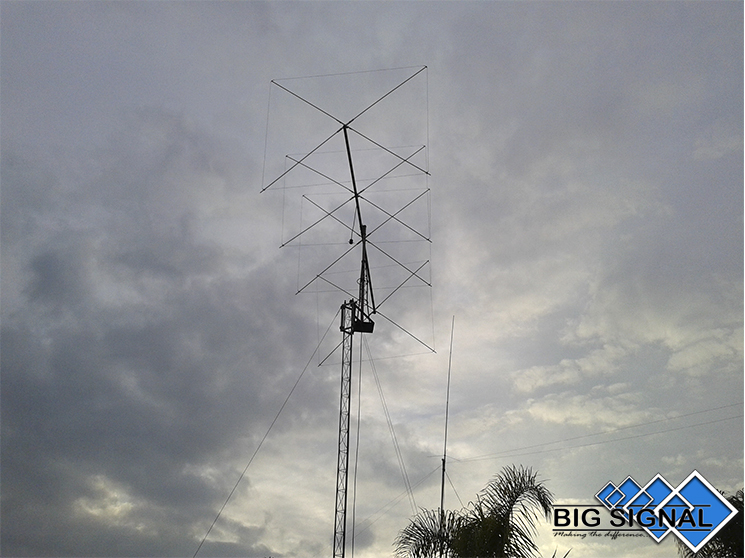

- Fotos de clientes
- ¿Cómo comprar?
BIG SIGNAL 4BS-11
4 elementos Quad para el DX más exigente en 27 MHz
La BIG SIGNAL 4BS-11 es una antena cúbica direccional de 4 elementos de onda completa, desarrollada para operadores que buscan un nivel superior de ganancia, directividad y control de la señal en la banda de 27 MHz / 11 metros.
Con reflector, elemento excitado y dos directores, la BIG SIGNAL 4BS-11 lleva el concepto Quad a una configuración orientada claramente al DX de larga distancia y la recepción de señales débiles, manteniendo una excelente relación entre prestaciones y dimensiones.
Banda: 27 MHz / 11 metros
Configuración: 4 elementos Quad
Elementos: Loops cerrados de onda completa
Distribución: Reflector + Excitado + 2 directores
Tipo: Direccional monobanda
Polarización: horizontal
Orientación: DX de alto rendimiento
Configuración: 4 elementos Quad
Elementos: Loops cerrados de onda completa
Distribución: Reflector + Excitado + 2 directores
Tipo: Direccional monobanda
Polarización: horizontal
Orientación: DX de alto rendimiento
Cuando cada dB cuenta
• Cuatro elementos Quad de onda completa
La 4BS-11 utiliza cuatro loops cerrados optimizados específicamente para 27 MHz. Una configuración desarrollada para extraer un alto rendimiento de la geometría Quad.
La 4BS-11 utiliza cuatro loops cerrados optimizados específicamente para 27 MHz. Una configuración desarrollada para extraer un alto rendimiento de la geometría Quad.
• Más ganancia y mayor directividad
La incorporación de dos directores permite concentrar aún más la radiación hacia la dirección de trabajo, proporcionando una respuesta especialmente interesante para DX de larga distancia.
La incorporación de dos directores permite concentrar aún más la radiación hacia la dirección de trabajo, proporcionando una respuesta especialmente interesante para DX de larga distancia.
• Excelente relación señal/ruido
La elevada directividad y el rechazo fuera del lóbulo principal permiten reducir la influencia de señales e interferencias procedentes de otras direcciones, facilitando la recepción de estaciones DX cercanas al nivel de ruido.
La elevada directividad y el rechazo fuera del lóbulo principal permiten reducir la influencia de señales e interferencias procedentes de otras direcciones, facilitando la recepción de estaciones DX cercanas al nivel de ruido.
• Alto rechazo frontal/trasero

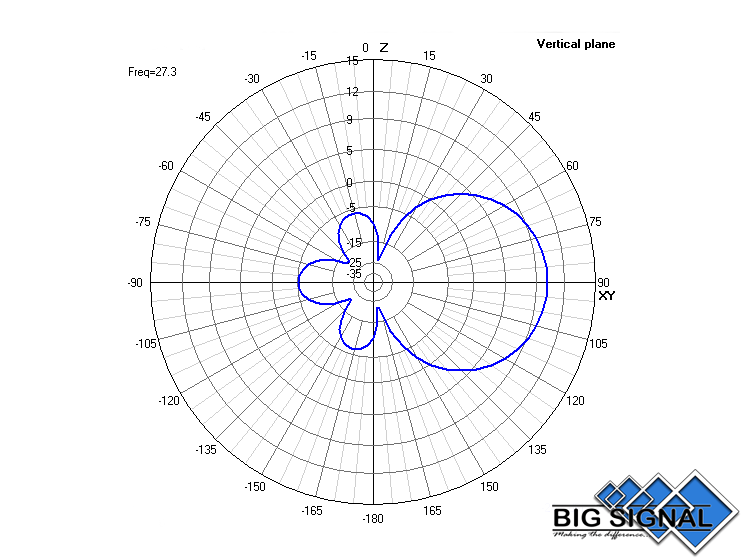

La 4BS-11 no solo está diseñada para proporcionar señal hacia delante. Su patrón de radiación permite aprovechar el rotor para atenuar estaciones e interferencias procedentes de direcciones no deseadas.
La 4BS-11 no solo está diseñada para proporcionar señal hacia delante. Su patrón de radiación permite aprovechar el rotor para atenuar estaciones e interferencias procedentes de direcciones no deseadas.
• Estabilidad en señales DX
La geometría Quad puede ofrecer un comportamiento favorable frente a determinadas variaciones de polarización durante la propagación, ayudando a mantener una recepción más estable en determinadas condiciones.
La geometría Quad puede ofrecer un comportamiento favorable frente a determinadas variaciones de polarización durante la propagación, ayudando a mantener una recepción más estable en determinadas condiciones.
En DX, ganar no siempre significa transmitir más potencia
Una antena de alta directividad permite concentrar mejor la energía hacia el corresponsal y, al mismo tiempo, mejorar la recepción desde esa dirección. Cuando una señal está justo sobre el ruido, ganancia, directividad y rechazo pueden marcar la diferencia entre escuchar el DX o perderlo.
¿Por qué una cúbica frente a una Yagi?
Una Yagi y una Quad son dos filosofías diferentes de antena direccional. Mientras una Yagi convencional utiliza habitualmente elementos abiertos, la 4BS-11 utiliza cuatro loops cerrados de onda completa.
Esta configuración permite conseguir una excelente combinación de ganancia, directividad y relación señal/ruido, con unas dimensiones competitivas para el nivel de prestaciones obtenido.
El siguiente nivel dentro de la gama 11 metros
• 2BS-11 → Compacta y eficiente para iniciarse en el DX direccional.
• 3BS-11 → Mayor ganancia, selectividad y rechazo para el operador DX avanzado.
• 4BS-11 → El modelo orientado a quien prioriza el máximo rendimiento dentro de la gama direccional de 11 metros.
• 3BS-11 → Mayor ganancia, selectividad y rechazo para el operador DX avanzado.
• 4BS-11 → El modelo orientado a quien prioriza el máximo rendimiento dentro de la gama direccional de 11 metros.
Construida para permanecer en la torre
• Construcción robusta
Diseñada para instalaciones permanentes y fabricada con materiales seleccionados para ofrecer resistencia mecánica y durabilidad.
Diseñada para instalaciones permanentes y fabricada con materiales seleccionados para ofrecer resistencia mecánica y durabilidad.
• Diseño monobanda optimizado
Sin compromisos multibanda. Toda la geometría de la antena está desarrollada alrededor de un único objetivo: obtener el máximo rendimiento posible en 27 MHz.
Sin compromisos multibanda. Toda la geometría de la antena está desarrollada alrededor de un único objetivo: obtener el máximo rendimiento posible en 27 MHz.
Hay momentos en los que escuchar un poco más lo cambia todo.
Cuando la propagación abre, muchas antenas permiten hacer DX. La diferencia aparece cuando las condiciones dejan de ser perfectas, la banda se llena y la estación que buscas apenas sobresale del ruido. La BIG SIGNAL 4BS-11 está diseñada precisamente para esos momentos: más ganancia, más directividad y más capacidad para separar la señal que realmente quieres escuchar.
BIG SIGNAL 4BS-11 – Cuando el DX se pone difícil, empieza lo interesante.
Especificaciones técnicas
Banda: 27 MHz / 11 metros
Elementos: 4 elementos Quad de onda completa
Ganancia: 10,40 dBi (en espacio libre)
Relación F/B: 22,40 dB
Polarización: horizontal

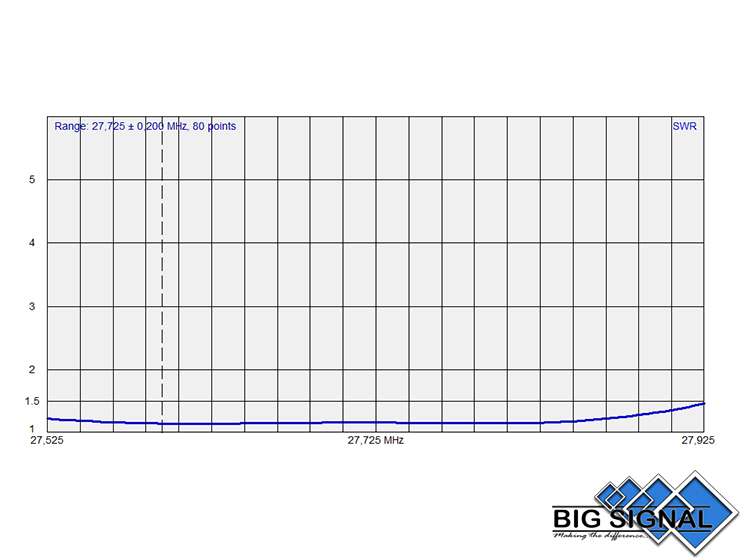

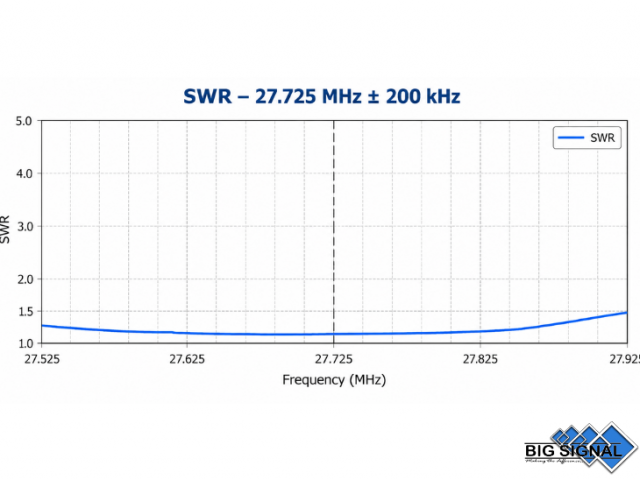

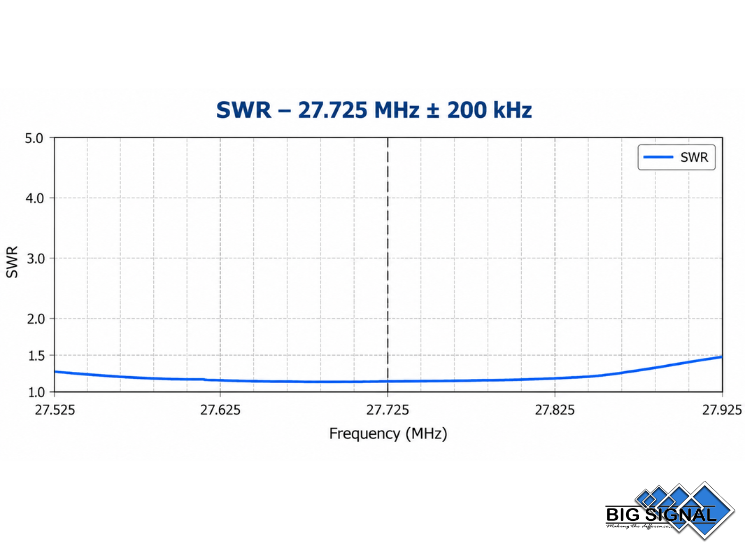

ROE (SWR): 1,1:1 – 1,5:1
Impedancia: 50 Ω
Potencia máxima: 5.000 W PEP
Longitud del boom: 5,70 m
Radio de giro: 3,363 m
Altura total: 2,75 m
Peso: 12 kg
Resistencia al viento: > 150 km/h
Carga al viento: 0,702 m² | 550,91 N | @ 120 km/h
Elementos: 4 elementos Quad de onda completa
Ganancia: 10,40 dBi (en espacio libre)
Relación F/B: 22,40 dB
Polarización: horizontal
ROE (SWR): 1,1:1 – 1,5:1
Impedancia: 50 Ω
Potencia máxima: 5.000 W PEP
Longitud del boom: 5,70 m
Radio de giro: 3,363 m
Altura total: 2,75 m
Peso: 12 kg
Resistencia al viento: > 150 km/h
Carga al viento: 0,702 m² | 550,91 N | @ 120 km/h
Rendimiento en cifras
• 10,40 dBi de ganancia con 4 elementos
• 22,40 dB de relación frente/espalda
• ROE entre 1,1:1 y 1,5:1
• Hasta 5.000 W PEP
• Radio de giro de 3,363 m
• 22,40 dB de relación frente/espalda
• ROE entre 1,1:1 y 1,5:1
• Hasta 5.000 W PEP
• Radio de giro de 3,363 m

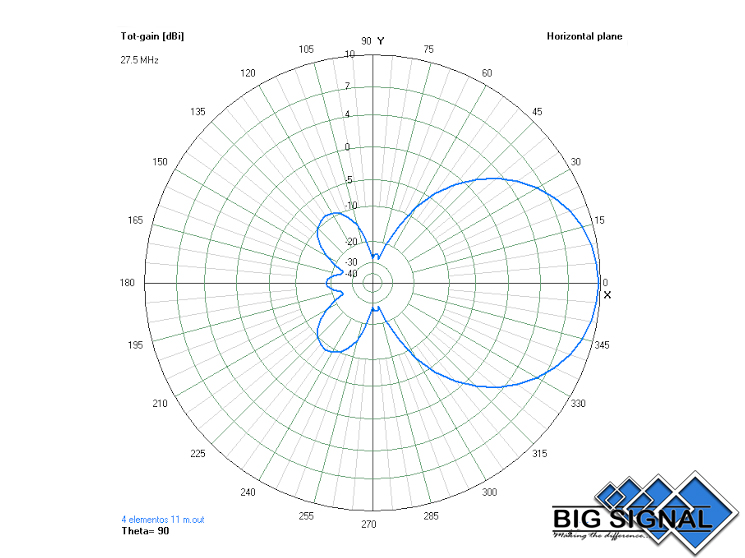

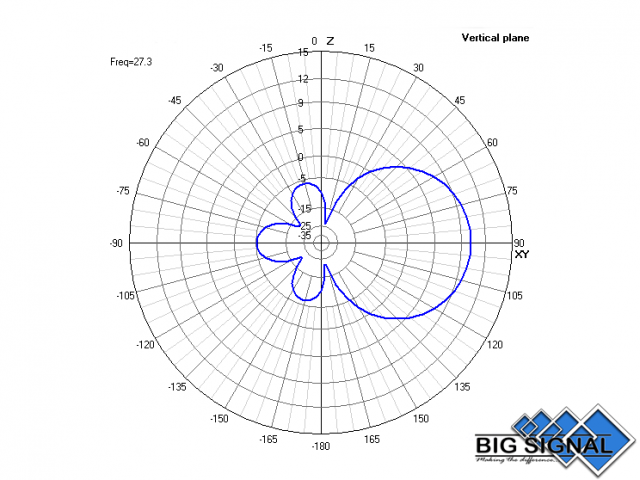

10,40 dBi: rendimiento DX de alto nivel

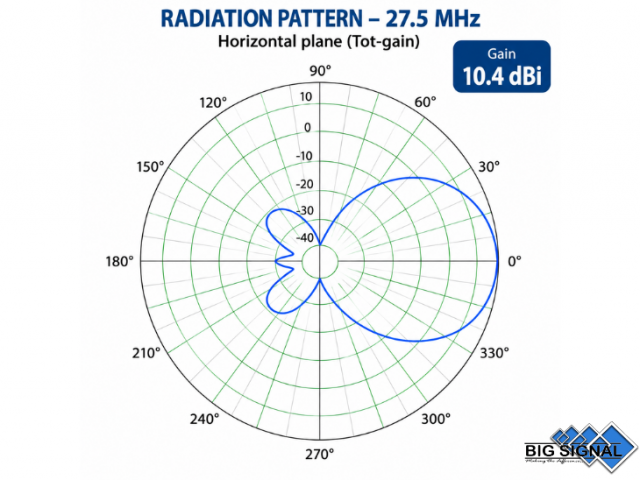

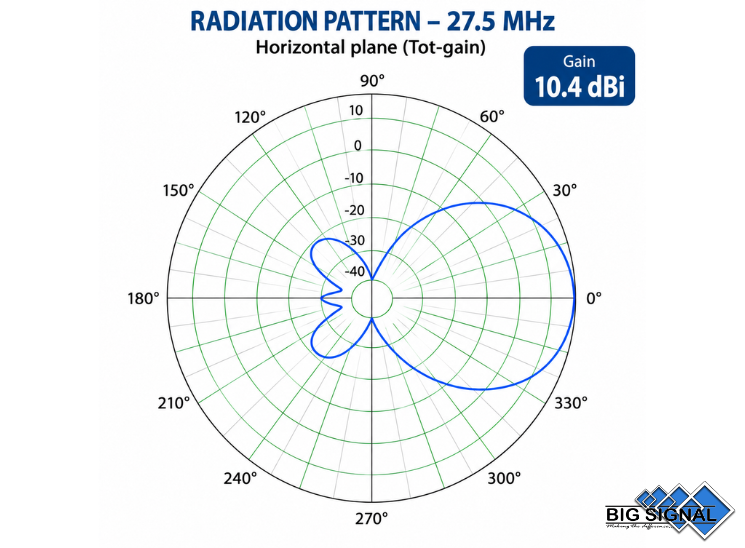

Los 4 elementos Quad de onda completa permiten a la BIG SIGNAL 4BS-11 alcanzar 10,40 dBi de ganancia en espacio libre, combinados con 22,40 dB de relación frente/espalda. Un conjunto orientado a conseguir elevada directividad y un excelente rendimiento en DX y recepción de señales débiles en 27 MHz.
Construcción y materiales
• Placa boom/mástil
Placa de 150 × 150 × 8 mm, dimensionada para proporcionar una unión robusta entre el boom y el mástil.
Placa de 150 × 150 × 8 mm, dimensionada para proporcionar una unión robusta entre el boom y el mástil.
• Boom
Perfil redondo de 50 × 2 mm, seleccionado para ofrecer una elevada rigidez estructural manteniendo un peso contenido.
Perfil redondo de 50 × 2 mm, seleccionado para ofrecer una elevada rigidez estructural manteniendo un peso contenido.

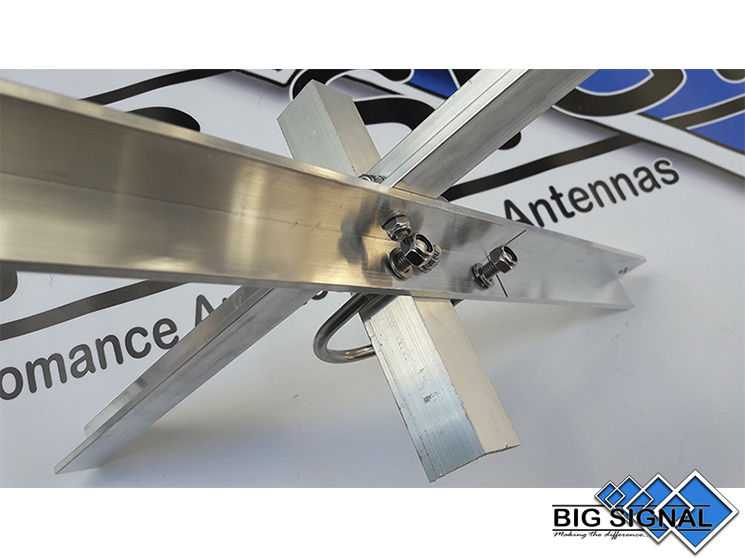

• Sistema de crucetas
Construcción mediante ángulo de 25 × 3 mm con elemento estabilizador de 4 mm, proporcionando una sujeción firme de los cuatro elementos Quad.
Construcción mediante ángulo de 25 × 3 mm con elemento estabilizador de 4 mm, proporcionando una sujeción firme de los cuatro elementos Quad.
• Tornillería y herrajes
Fabricados en acero inoxidable W4 para proporcionar resistencia mecánica y durabilidad frente a la intemperie.
Fabricados en acero inoxidable W4 para proporcionar resistencia mecánica y durabilidad frente a la intemperie.
• Sistema de fibra
Tubo de fibra de vidrio reforzada de 14 × 7 mm con capa de protección UV, preparado para instalaciones permanentes en exterior.
Tubo de fibra de vidrio reforzada de 14 × 7 mm con capa de protección UV, preparado para instalaciones permanentes en exterior.
• BIG SIGNAL Wire
Cable especial de cobre con cubierta de polietileno (PE), desarrollado para ofrecer una excelente protección frente a la intemperie y una elevada resistencia mecánica.
Cable especial de cobre con cubierta de polietileno (PE), desarrollado para ofrecer una excelente protección frente a la intemperie y una elevada resistencia mecánica.
• Alimentación RF
Conexión mediante terminales directos al coaxial de 50 Ω.
Conexión mediante terminales directos al coaxial de 50 Ω.
