BIG SIGNAL 3BS-10
Antena cúbica direccional de 3 elementos para DX en 28 MHz / 10 metros
La BIG SIGNAL 3BS-10 es una antena cúbica direccional de 3 elementos de onda completa, diseñada específicamente para obtener un alto rendimiento en la banda de 28 MHz / 10 metros. Una solución especialmente orientada al DX para operadores que buscan combinar ganancia, directividad, buena relación señal/ruido y dimensiones contenidas.
Su geometría cúbica permite obtener un excelente comportamiento direccional utilizando elementos cerrados de onda completa, ofreciendo una alternativa especialmente interesante frente a las Yagi tradicionales cuando se busca máximo rendimiento con un radio de giro reducido.
Banda: 28 MHz / 10 m
Tipo: cúbica direccional monobanda
Elementos: 3 elementos de onda completa
Polarización: horizontal
Aplicación principal: DX / comunicaciones de larga distancia
Radio de giro: poco más de 3 metros

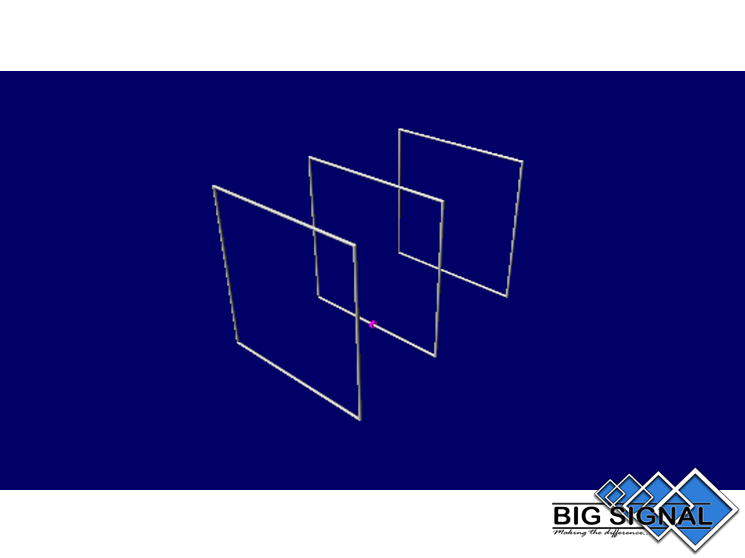

Diseño: loop cerrado direccional
Instalación: montaje sencillo y sin ajustes posteriores
¿Por qué elegir una cúbica para 10 metros?
• Elementos de onda completa
La 3BS-10 utiliza loops cerrados de longitud de onda completa, una de las características fundamentales de las antenas cúbicas y la base de su elevada eficiencia y excelente comportamiento en DX.
• Alta ganancia con un boom contenido
Su geometría permite conseguir un alto rendimiento direccional sin necesidad de recurrir a estructuras excesivamente largas, proporcionando una excelente relación entre ganancia, dimensiones y radio de giro.
• Recepción limpia y excelente relación señal/ruido
Los elementos cerrados pueden ofrecer una recepción especialmente limpia frente a determinados tipos de ruido eléctrico y QRN. Combinado con la directividad de la antena, esto ayuda a mejorar la relación señal/ruido y facilita la recepción de estaciones DX débiles.

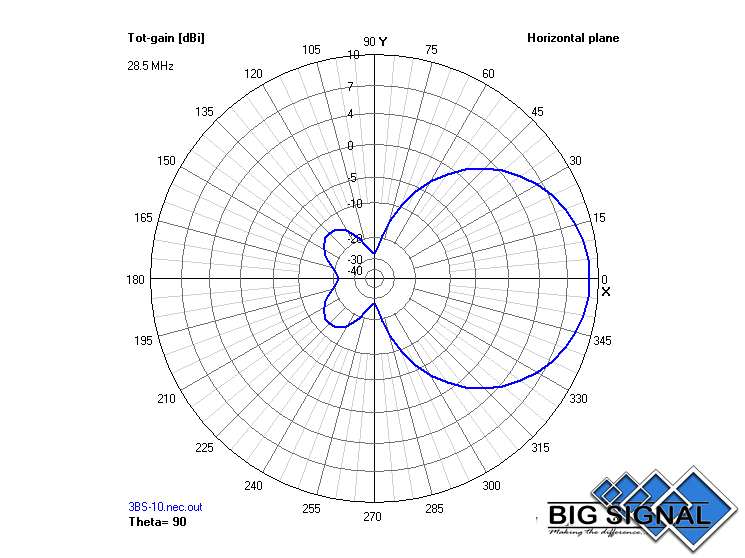

• Patrón de radiación optimizado para DX
Las antenas cúbicas son especialmente apreciadas por su comportamiento a ángulos bajos de radiación, una característica muy interesante para comunicaciones de larga distancia en la banda de 10 metros cuando la instalación y las condiciones del terreno son favorables.
• Alta directividad y rechazo de señales no deseadas
Su patrón direccional proporciona una buena supresión de lóbulos laterales y traseros, ayudando a reducir señales e interferencias procedentes de direcciones diferentes a la de trabajo.
• Mayor estabilidad frente a variaciones de polarización
La geometría de una cúbica puede resultar menos sensible a determinados cambios de polarización de las señales recibidas, favoreciendo una recepción más estable y con menor efecto de QSB en condiciones de propagación variables.
• Poco más de 3 metros de radio de giro
Uno de los grandes atractivos de la 3BS-10 es la relación entre sus prestaciones y el espacio necesario para girarla, convirtiéndola en una opción muy interesante para estaciones donde el espacio disponible es limitado.
• Estructura ligera y robusta
Su construcción combina materiales seleccionados para conseguir una antena resistente y relativamente ligera frente a estructuras direccionales convencionales de prestaciones similares.
• Montaje Plug&Play
Diseñada para facilitar la instalación y puesta en servicio, la antena se entrega preparada para un montaje sencillo sin necesidad de realizar ajustes eléctricos posteriores una vez correctamente instalada.
Una antena pensada para el DX
• 3 elementos de onda completa.
• Alto rendimiento direccional en 28 MHz.
• Excelente relación entre ganancia y longitud de boom.
• Buena relación señal/ruido en recepción.
• Alta directividad y rechazo lateral/trasero.
• Radio de giro de poco más de 3 metros.
• Construcción ligera, robusta y preparada para exterior.
• Diseñada específicamente para DX en la banda de 10 metros.
Cuando se abre 10 metros, quieres aprovechar cada dB.
BIG SIGNAL 3BS-10 – una cúbica direccional diseñada para quienes buscan ganancia, directividad, recepción limpia y auténtico rendimiento DX en 28 MHz.
Especificaciones técnicas
Banda: 28 MHz / 10 m
Elementos: 3
Ganancia: 9,18 dBi (espacio libre)
Relación F/B: 30,90 dB
Polarización: horizontal
Ancho de haz a -3 dB: 61º
SWR: 1,1:1 ~ 1,5:1
Impedancia: 50 Ohm
Potencia máxima: 5.000 W PEP
Longitud del boom: 4,02 m
Radio de giro: 2,84 m
Altura total: 2,50 m
Peso: 9 kg
Resistencia al viento: > 150 km/h
Carga al viento: 0,532 m² | 417,62 N | @ 120 km/h
Rendimiento y dimensiones
• 9,18 dBi de ganancia en espacio libre
Alto rendimiento direccional con solo tres elementos de onda completa.
• Relación frente/espalda de 30,90 dB
Excelente rechazo de las señales procedentes de la parte posterior de la antena, especialmente útil para reducir interferencias y mejorar la selectividad durante el DX.
• Solo 2,84 metros de radio de giro
Una excelente relación entre prestaciones y espacio ocupado, especialmente interesante para instalaciones donde una antena direccional convencional de mayores dimensiones resulta difícil de instalar.
• Hasta 5.000 W PEP
Preparada para estaciones de alta potencia gracias a su sistema de alimentación directa a 50 Ohm.

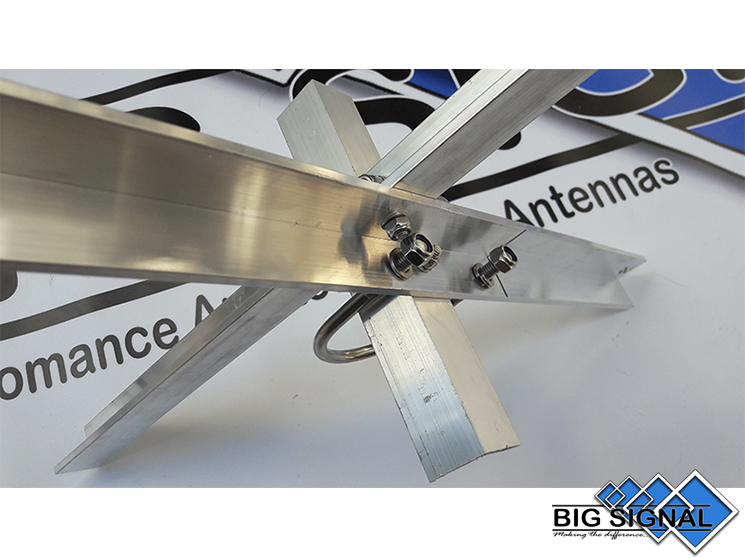

Construcción y materiales
Placa boom/mástil: 150 x 150 x 8 mm
Boom: tubo redondo de 50 x 2 mm
Crucetas: perfil en ángulo de 25 x 3 mm
Tornillería y herrajes: acero inoxidable W4
Sistema de fibra: tubo de fibra de vidrio reforzado de 14 x 7 mm con capa de protección UV
Cable: BIG SIGNAL - Wire, cable especial de cobre con funda de polietileno (PE) para una excelente protección frente a la intemperie y resistencia mecánica
Alimentación: directa a 50 Ohm
Diseñada para instalaciones permanentes de alto rendimiento
La combinación de boom de 50 mm, herrajes en acero inoxidable W4, fibra de vidrio reforzada y cable protegido con polietileno proporciona una estructura robusta preparada para trabajar de forma permanente en exterior.
9,18 dBi, 30,90 dB F/B y solo 2,84 m de radio de giro.
BIG SIGNAL 3BS-10 – prestaciones DX de alto nivel en una cúbica de 3 elementos diseñada específicamente para 28 MHz / 10 metros.
