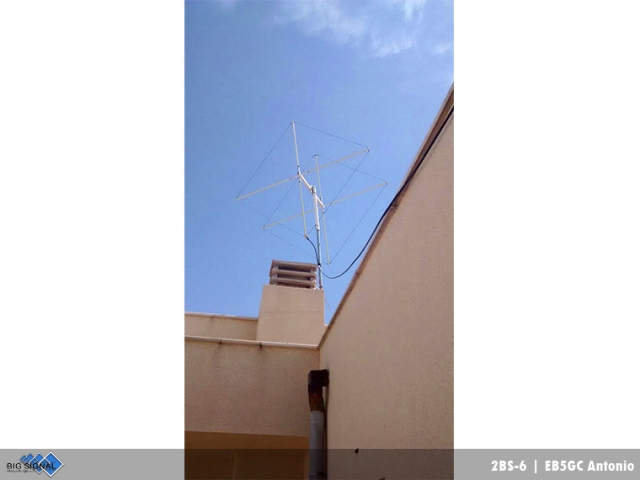

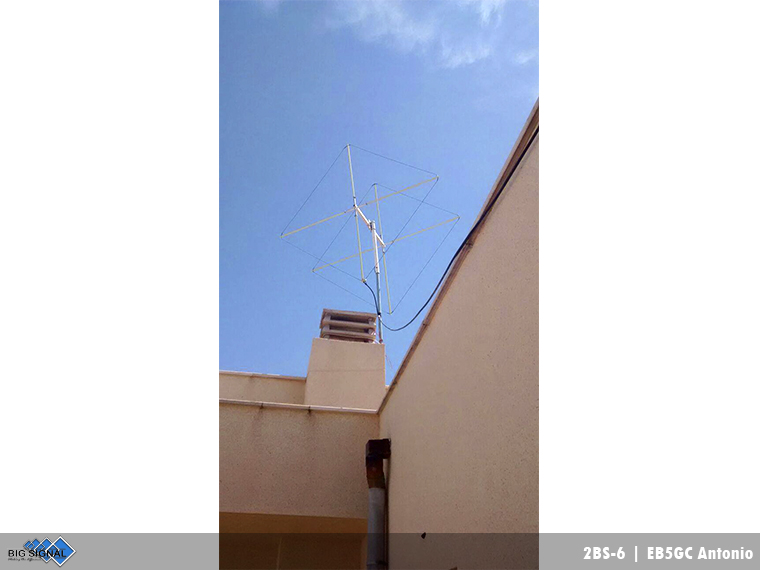

- Fotos de clientes
- ¿Cómo comprar?

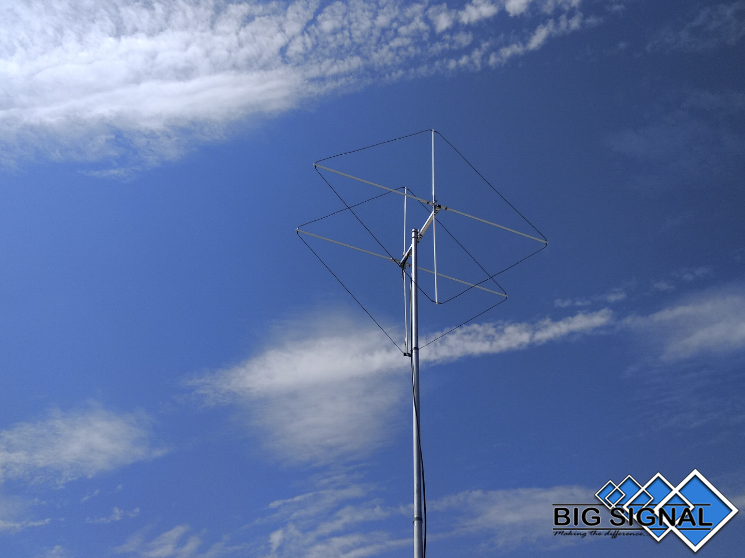

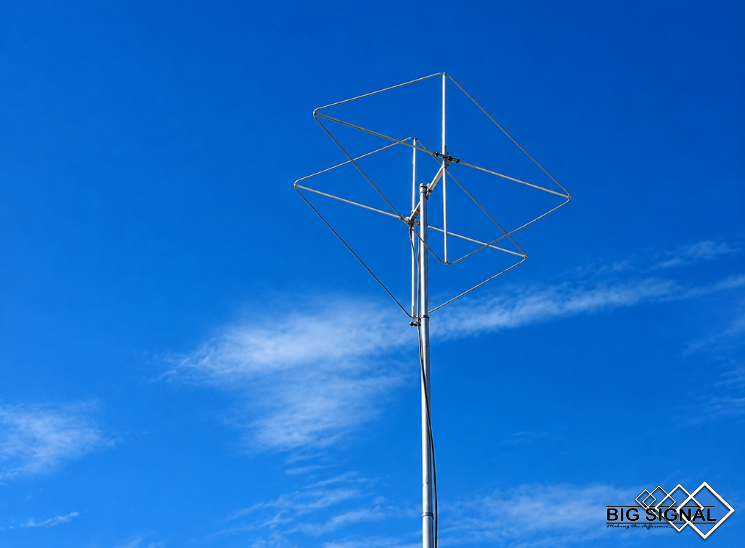

BIG SIGNAL 2BS-6
Antena cúbica de 2 elementos para descubrir todo el potencial del DX en 50 MHz
La BIG SIGNAL 2BS-6 es una antena cúbica monobanda de 2 elementos de onda completa, diseñada específicamente para ofrecer un excelente equilibrio entre ganancia, directividad, bajo ruido y dimensiones contenidas en la banda de 50 MHz.
Una solución especialmente interesante para operadores que quieren dar el salto desde un dipolo, una vertical o una pequeña Yagi hacia una antena realmente direccional para DX en 6 metros, sin necesidad de instalar una estructura de grandes dimensiones.
Banda: 50 MHz / 6 metros
Tipo: antena cúbica monobanda direccional
Elementos: 2 elementos de onda completa
Polarización: horizontal
Diseñada para: DX / SSB / CW / FT8 / señales débiles
Ventaja principal: alta eficiencia con dimensiones contenidas
Instalación: rápida y sencilla
Tipo: antena cúbica monobanda direccional
Elementos: 2 elementos de onda completa
Polarización: horizontal
Diseñada para: DX / SSB / CW / FT8 / señales débiles
Ventaja principal: alta eficiencia con dimensiones contenidas
Instalación: rápida y sencilla
Características principales
• Dos elementos de onda completa
A diferencia de las Yagis convencionales basadas en elementos de media onda, la 2BS-6 utiliza loops de onda completa, aprovechando las características propias de una antena cúbica para conseguir un comportamiento eficiente y direccional en 50 MHz.
A diferencia de las Yagis convencionales basadas en elementos de media onda, la 2BS-6 utiliza loops de onda completa, aprovechando las características propias de una antena cúbica para conseguir un comportamiento eficiente y direccional en 50 MHz.
• Excelente rendimiento con solo 2 elementos
La combinación de reflector y elemento excitado permite obtener ganancia y directividad con una estructura relativamente compacta, convirtiéndola en una alternativa muy interesante cuando se busca rendimiento DX sin instalar una antena de gran longitud.
La combinación de reflector y elemento excitado permite obtener ganancia y directividad con una estructura relativamente compacta, convirtiéndola en una alternativa muy interesante cuando se busca rendimiento DX sin instalar una antena de gran longitud.
• Loop cerrado para una recepción más limpia
La geometría cerrada de sus elementos puede favorecer una buena relación señal/ruido frente a determinados tipos de ruido eléctrico, una característica especialmente interesante para trabajar señales débiles en entornos urbanos.
La geometría cerrada de sus elementos puede favorecer una buena relación señal/ruido frente a determinados tipos de ruido eléctrico, una característica especialmente interesante para trabajar señales débiles en entornos urbanos.
• Diseñada para aprovechar las aperturas de 6 metros
En una banda donde las aperturas pueden ser breves y las señales cambiar rápidamente, disponer de ganancia direccional y una recepción limpia puede marcar la diferencia a la hora de trabajar estaciones DX.
En una banda donde las aperturas pueden ser breves y las señales cambiar rápidamente, disponer de ganancia direccional y una recepción limpia puede marcar la diferencia a la hora de trabajar estaciones DX.

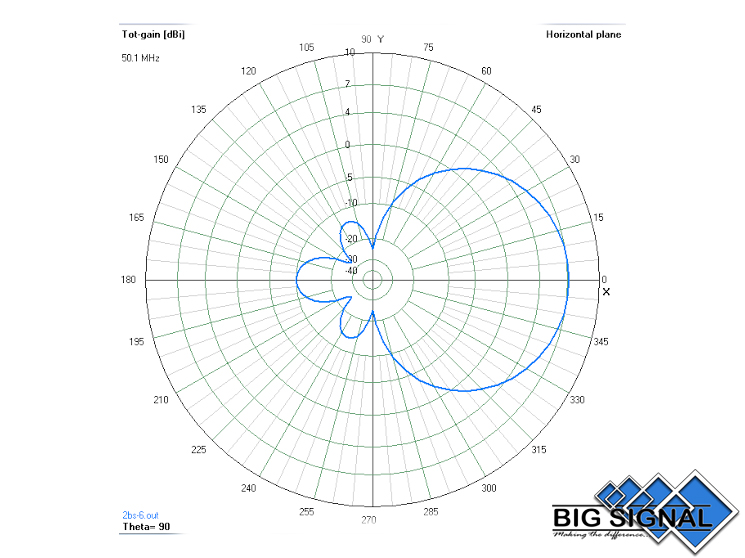

• Buena relación frente / espalda
Su comportamiento direccional permite concentrar la recepción y transmisión hacia la dirección de interés, ayudando a atenuar señales e interferencias procedentes de otras direcciones.
Su comportamiento direccional permite concentrar la recepción y transmisión hacia la dirección de interés, ayudando a atenuar señales e interferencias procedentes de otras direcciones.
• Mayor estabilidad frente a variaciones de señal
Las características propias de los elementos cúbicos pueden ofrecer un comportamiento interesante frente a determinadas variaciones de polarización presentes durante la propagación, contribuyendo a una recepción más estable de las señales DX.
Las características propias de los elementos cúbicos pueden ofrecer un comportamiento interesante frente a determinadas variaciones de polarización presentes durante la propagación, contribuyendo a una recepción más estable de las señales DX.
• Montaje rápido y sencillo
Diseñada para simplificar la instalación y reducir el tiempo de montaje, permitiendo disponer de una antena direccional de alto rendimiento sin una estructura excesivamente compleja.
Diseñada para simplificar la instalación y reducir el tiempo de montaje, permitiendo disponer de una antena direccional de alto rendimiento sin una estructura excesivamente compleja.
Ventajas de la BIG SIGNAL 2BS-6
• 2 elementos de onda completa optimizados para 50 MHz.
• Excelente equilibrio entre ganancia, directividad y tamaño.
• Loop cerrado con buena relación señal/ruido.
• Especialmente indicada para DX y señales débiles.
• Buena relación frente / espalda para reducir señales no deseadas.
• Alternativa compacta frente a antenas direccionales de mayor tamaño.
• Construcción pensada para instalaciones exteriores permanentes.
Dos elementos. Onda completa. Todo el potencial de los 6 metros.
BIG SIGNAL 2BS-6 – una cúbica compacta y direccional diseñada para quienes quieren dar un salto real en su estación de 50 MHz sin necesidad de instalar una antena de grandes dimensiones.
Especificaciones técnicas
Banda: 50 MHz
Elementos: 2
Ganancia: 7,83 dBi (en espacio libre)
Relación F/B: 22,2 dB
ROE (SWR): 1,1:1 – 1,5:1
Impedancia: 50 Ohm
Potencia máxima: 1.500 W PEP
Longitud del boom: 1,03 m
Radio de giro: 0,60 m
Altura total: 2,15 m
Peso: 3 kg
Resistencia al viento: > 150 km/h
Carga al viento: 0,134 m² | 104,95 N | @ 120 km/h
Elementos: 2
Ganancia: 7,83 dBi (en espacio libre)
Relación F/B: 22,2 dB
ROE (SWR): 1,1:1 – 1,5:1
Impedancia: 50 Ohm
Potencia máxima: 1.500 W PEP
Longitud del boom: 1,03 m
Radio de giro: 0,60 m
Altura total: 2,15 m
Peso: 3 kg
Resistencia al viento: > 150 km/h
Carga al viento: 0,134 m² | 104,95 N | @ 120 km/h
Construcción y materiales

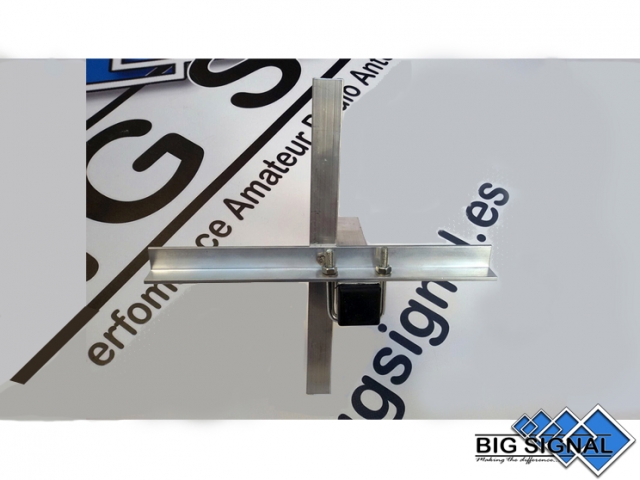

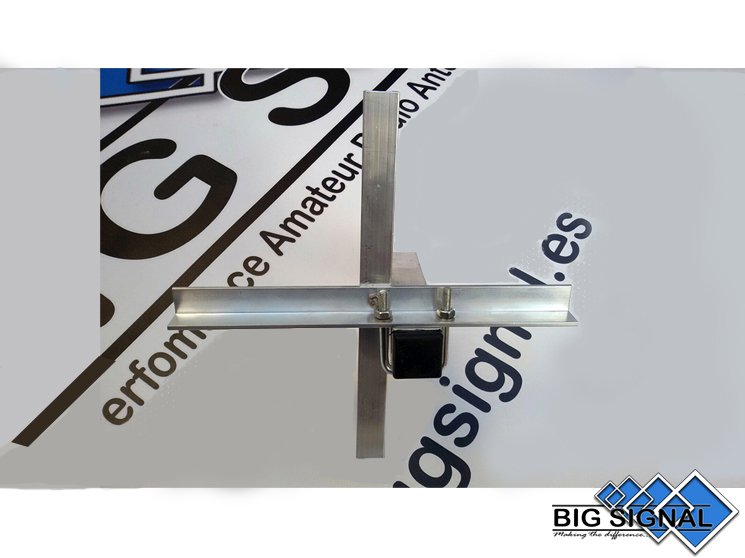

• Sujeción a mástil
Sistema de fijación mediante garra para mástiles de hasta 50 mm.
Sistema de fijación mediante garra para mástiles de hasta 50 mm.
• Boom
Perfil cuadrado de 30 x 2 mm, proporcionando una estructura rígida y compacta para sus dos elementos.
Perfil cuadrado de 30 x 2 mm, proporcionando una estructura rígida y compacta para sus dos elementos.
• Tornillería y herrajes
Fabricados en acero inoxidable W4, proporcionando una elevada resistencia frente a la corrosión y las condiciones de instalación exterior.
Fabricados en acero inoxidable W4, proporcionando una elevada resistencia frente a la corrosión y las condiciones de instalación exterior.
• Sistema de fibra
Tubos de fibra de vidrio reforzada de 12 x 7 mm con capa de protección UV, diseñados para soportar la exposición prolongada a la intemperie.
Tubos de fibra de vidrio reforzada de 12 x 7 mm con capa de protección UV, diseñados para soportar la exposición prolongada a la intemperie.
• Cable BIG SIGNAL Wire
Cable especial de cobre con cubierta de polietileno (PE), diseñado para ofrecer una excelente protección frente a la intemperie y una elevada resistencia mecánica en instalaciones exteriores.
Cable especial de cobre con cubierta de polietileno (PE), diseñado para ofrecer una excelente protección frente a la intemperie y una elevada resistencia mecánica en instalaciones exteriores.
• Alimentación
Conexión mediante conector N.
Conexión mediante conector N.
Comentarios
Escribe tu comentario
La compra de los productos siempre se realiza por encargo. Nosotros fabricamos todos los productos, por lo que pueden añadirse tiempos de fabricación. Es por ello que el precio final de la compra, como el precio final de los gastos de envío se confirmarán en un email enviado a posteriori.
La forma de pago se realizará una vez recibido dicho email, por lo que en todo momento podrá cancelar el pedido informándonos del proceso.
L'antenne fonctionne directement a l'installation , aucun reglage.
Je constate beaucoup moins de bruit qu'une yagi 3 elements
Elle est assez legere mais bien construite malgré cela et je pense qu'elle va resister dans le temps les aluminiums sont de bonnes qualités
Merci Juan toujours dispo pour faire du sur mesure car elle est fixée par l'arriere et non avec le mat au milieu
73 a tous
