BIG SIGNAL 22BS-70
Máximo rendimiento direccional en 432 MHz / 70 cm
La BIG SIGNAL 22BS-70 representa el máximo exponente de nuestra gama de antenas Cubical Quad para 432 MHz / 70 cm. Con sus 22 elementos, es el modelo de mayor tamaño de BIG SIGNAL para esta banda y está diseñado para estaciones que buscan alta ganancia, elevada directividad y máxima capacidad para trabajar señales débiles.
Su arquitectura basada en elementos cerrados de onda completa permite obtener un elevado rendimiento manteniendo una longitud de boom contenida para una antena de estas características, convirtiéndola en una opción especialmente interesante para DX en UHF, comunicaciones de larga distancia, propagación troposférica y trabajo con señales débiles.
Banda: 432 MHz / 70 cm
Configuración: Direcional
Elementos: 22 de onda completa
Polarización: Horizontal
Característica principal: alta ganancia y directividad
Uso recomendado: DX / Tropo / señales débiles / concursos / comunicaciones de larga distancia / rebote lunar EME
¿Por qué elegir la BIG SIGNAL 22BS-70?
• 22 elementos para llevar los 70 cm al máximo nivel
La 22BS-70 ha sido concebida para operadores que buscan el máximo rendimiento dentro de nuestra gama de 432 MHz. Sus 22 elementos proporcionan una elevada ganancia y un patrón especialmente directivo para trabajar señales débiles y grandes distancias.
• Elementos cerrados de onda completa
A diferencia de las configuraciones Yagi convencionales, la Cubical Quad utiliza elementos loop de onda completa. Esta arquitectura permite desarrollar antenas de elevada eficiencia y excelentes prestaciones para comunicaciones en UHF.
• Alta ganancia con una estructura optimizada
El diseño de la 22BS-70 busca obtener una elevada ganancia manteniendo optimizada la longitud del boom, ofreciendo una excelente relación entre dimensiones físicas y prestaciones.
• Excelente comportamiento con señales débiles
La combinación de ganancia, directividad y elementos cerrados hace de la 22BS-70 una antena especialmente indicada para situaciones donde cada dB cuenta: DX en UHF, propagación troposférica, concursos y recepción de señales próximas al límite.
• Recepción con excelente relación señal/ruido
La geometría cerrada de sus elementos puede ayudar a reducir la captación de determinados tipos de ruido eléctrico e interferencias presentes en entornos urbanos, favoreciendo una recepción más limpia de las señales débiles.
• Alta directividad y selectividad
Su patrón direccional permite concentrar la energía hacia el objetivo y aumentar el rechazo en otras direcciones, una característica especialmente útil cuando se trabaja entre señales próximas, interferencias o estaciones situadas en diferentes azimuts.
• Mayor estabilidad frente a variaciones de polarización
El comportamiento característico de una Cubical Quad puede resultar especialmente interesante cuando las señales experimentan cambios de polarización y fading, ayudando a mantener una recepción más estable en condiciones variables.
• Montaje simplificado
A pesar de tratarse de una antena de 22 elementos, su sistema está pensado para facilitar el montaje mediante elementos preensamblados, reduciendo el tiempo necesario para dejar la antena preparada para su instalación.
Diseñada para cuando cada dB cuenta
En 432 MHz, las pérdidas del sistema y el nivel de las señales pueden convertir pequeños incrementos de rendimiento en diferencias importantes. La BIG SIGNAL 22BS-70 está orientada precisamente a estaciones donde ganancia y directividad son prioritarias.
Es una antena especialmente indicada para operadores de DX terrestre, propagación troposférica, concursos y comunicaciones de señal débil que buscan extraer el máximo rendimiento posible de su estación de 70 cm.
22 elementos. Máxima directividad. Diseñada para llegar más lejos.
BIG SIGNAL 22BS-70 – el modelo de referencia de nuestra gama de 432 MHz para estaciones que buscan llevar el rendimiento en UHF a su máximo nivel.
Especificaciones técnicas
Banda: 430 – 440 MHz
Elementos: 22

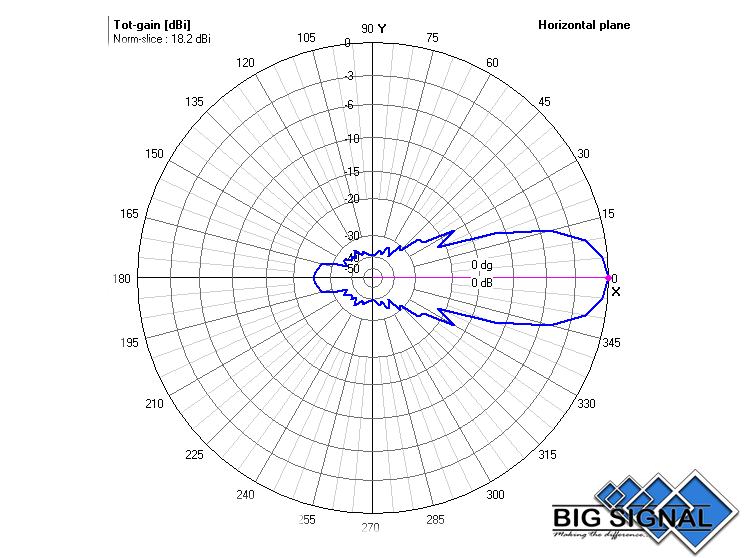

Ganancia: 18,2 dBi (Free space)
Relación F/B: 27,02 dB

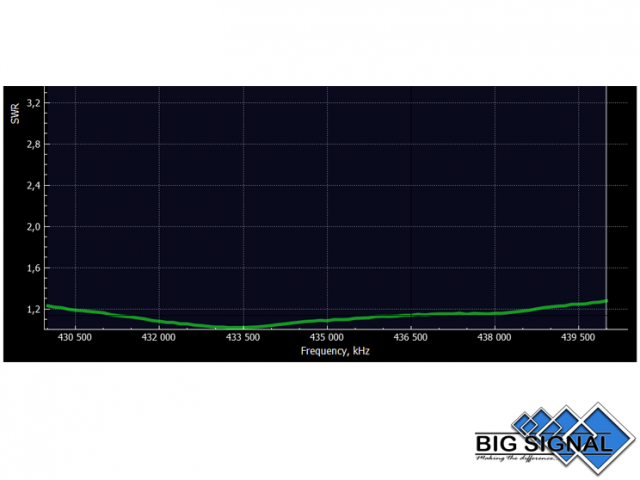

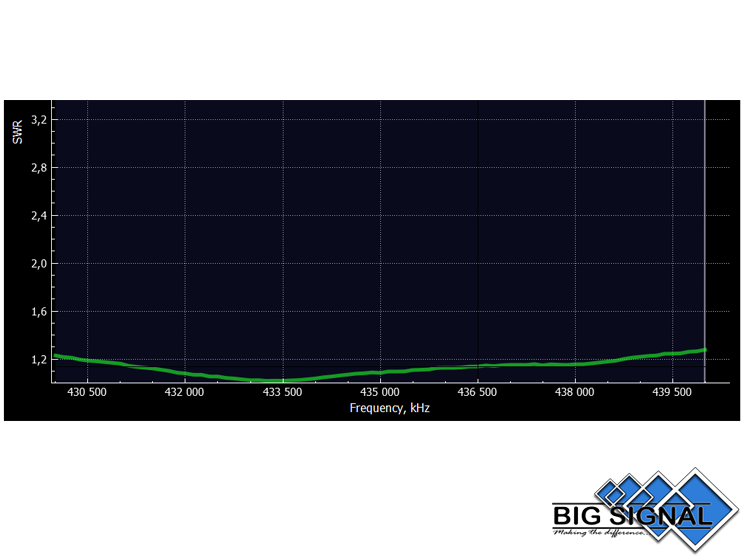

ROE (SWR): 1,1:1 – 1,3:1
Impedancia: 50 Ohm
Potencia máxima: 5.000 W PEP
Longitud del boom: 5,67 m
Radio de giro: 2,5 m
Altura total: 0,175 m
Peso: 5 kg
Resistencia al viento: > 200 km/h
Carga al viento: 0,054 m² | 42,70 N | @ 120 km/h
Construcción y materiales
• Sujeción a mástil
Sistema mediante abrazadera para mástiles de hasta 50 mm, diseñado para proporcionar una fijación sólida y estable.
• Boom
Perfil cuadrado de 30 x 2 mm, dimensionado para proporcionar la rigidez necesaria en una antena de 22 elementos manteniendo un peso contenido.
• Elementos y sistema de fibra
Tubo de fibra reforzada de 8 x 4 mm con protección UV, preparado para soportar la exposición prolongada a la intemperie.
• Tornillería y herrajes
Fabricados en acero inoxidable W4, proporcionando una elevada resistencia frente a la corrosión y las condiciones ambientales.
• Cable BIG SIGNAL Wire by Messi & Paolini
Cable especial de cobre con cubierta de polietileno (PE), diseñado para ofrecer una excelente protección frente a la intemperie y una elevada resistencia mecánica.
• Diseño y optimización
Diseño y optimización realizados por EA1DDO Máximo.
• Alimentación
Conexión mediante conector N.
