BIG SIGNAL 12BS-2
El modelo más grande de la gama para 2 metros: máxima directividad, alta ganancia y recepción limpia
Esta antena cúbica BIG SIGNAL de 12 elementos para 144 MHz representa el modelo de mayor tamaño de nuestra gama direccional para la banda de 2 metros. Ha sido desarrollada para operadores que buscan llevar el rendimiento de su estación VHF a un nivel superior, combinando alta ganancia, elevada directividad y una excelente relación señal/ruido.
Su arquitectura mediante 12 elementos loop de onda completa está especialmente orientada a comunicaciones donde cada decibelio cuenta: DX terrestre, SSB, FT8, concursos, satélites, EME y trabajo con señales débiles.
Dentro de la gama BIG SIGNAL para 144 MHz, este modelo está pensado para estaciones que priorizan el máximo rendimiento direccional y quieren aprovechar mejor cada señal que llega a la antena, concentrando transmisión y recepción allí donde realmente interesa.
Banda: 144 MHz
Tipo: Antena cúbica direccional
Elementos: 12 loops de onda completa
Posición en la gama: modelo de mayor tamaño para 144 MHz
Características: alta ganancia, elevada directividad y excelente relación señal/ruido
Construcción: ligera y resistente para instalación exterior
Uso recomendado: DX / señales débiles / SSB / FT8 / concursos / satélites / EME
Tipo: Antena cúbica direccional
Elementos: 12 loops de onda completa
Posición en la gama: modelo de mayor tamaño para 144 MHz
Características: alta ganancia, elevada directividad y excelente relación señal/ruido
Construcción: ligera y resistente para instalación exterior
Uso recomendado: DX / señales débiles / SSB / FT8 / concursos / satélites / EME
¿Por qué elegir la cúbica BIG SIGNAL de 12 elementos?
• 12 elementos para llevar los 2 metros al máximo nivel
Es el modelo de mayor tamaño de la gama BIG SIGNAL para 144 MHz, desarrollado para estaciones donde la ganancia, la directividad y la capacidad de trabajar señales débiles son factores prioritarios.
Es el modelo de mayor tamaño de la gama BIG SIGNAL para 144 MHz, desarrollado para estaciones donde la ganancia, la directividad y la capacidad de trabajar señales débiles son factores prioritarios.
• Elementos loop de onda completa
Una de sus principales diferencias frente a una Yagi convencional está en sus elementos cerrados de longitud de onda completa. Esta arquitectura permite desarrollar una antena altamente eficiente y optimizada específicamente para la banda de 2 metros.
Una de sus principales diferencias frente a una Yagi convencional está en sus elementos cerrados de longitud de onda completa. Esta arquitectura permite desarrollar una antena altamente eficiente y optimizada específicamente para la banda de 2 metros.
• Alta ganancia y excelente relación ganancia / longitud de boom
La configuración de 12 elementos está orientada a conseguir un elevado rendimiento direccional, aprovechando la geometría cúbica para obtener una excelente relación entre dimensiones físicas y prestaciones.
La configuración de 12 elementos está orientada a conseguir un elevado rendimiento direccional, aprovechando la geometría cúbica para obtener una excelente relación entre dimensiones físicas y prestaciones.
• Recepción limpia para trabajar señales débiles
La geometría cerrada de sus elementos puede ofrecer una muy buena relación señal/ruido frente a determinados tipos de interferencia eléctrica. En VHF, donde muchas veces se trabaja con señales próximas al límite de recepción, poder distinguir mejor una señal débil puede marcar una diferencia importante.
La geometría cerrada de sus elementos puede ofrecer una muy buena relación señal/ruido frente a determinados tipos de interferencia eléctrica. En VHF, donde muchas veces se trabaja con señales próximas al límite de recepción, poder distinguir mejor una señal débil puede marcar una diferencia importante.
• Alta directividad y rechazo fuera del haz principal
Su patrón direccional permite concentrar transmisión y recepción hacia la dirección deseada, mientras el rechazo lateral y posterior ayuda a reducir señales e interferencias procedentes de otras direcciones. Una característica especialmente interesante en concursos, DX y comunicaciones de señal débil.
Su patrón direccional permite concentrar transmisión y recepción hacia la dirección deseada, mientras el rechazo lateral y posterior ayuda a reducir señales e interferencias procedentes de otras direcciones. Una característica especialmente interesante en concursos, DX y comunicaciones de señal débil.
• Diseñada para cuando cada dB cuenta
Con 12 elementos, este modelo está especialmente orientado a operadores que buscan extraer el máximo rendimiento posible de su estación de 144 MHz, tanto en transmisión como en recepción.
Con 12 elementos, este modelo está especialmente orientado a operadores que buscan extraer el máximo rendimiento posible de su estación de 144 MHz, tanto en transmisión como en recepción.
• Buen comportamiento frente a variaciones de polarización
La geometría de una antena cúbica puede ofrecer un comportamiento favorable ante determinadas variaciones de polarización de las señales recibidas, contribuyendo a una recepción más estable en determinadas condiciones de propagación.
La geometría de una antena cúbica puede ofrecer un comportamiento favorable ante determinadas variaciones de polarización de las señales recibidas, contribuyendo a una recepción más estable en determinadas condiciones de propagación.
• Especialmente interesante para DX, satélites y EME
La combinación de ganancia, directividad y relación señal/ruido hace que el modelo de 12 elementos resulte especialmente atractivo para DX terrestre, SSB, FT8, concursos, comunicaciones vía satélite y aplicaciones avanzadas de señal débil como EME.
La combinación de ganancia, directividad y relación señal/ruido hace que el modelo de 12 elementos resulte especialmente atractivo para DX terrestre, SSB, FT8, concursos, comunicaciones vía satélite y aplicaciones avanzadas de señal débil como EME.
El modelo de referencia de la gama BIG SIGNAL para 144 MHz
Con sus 12 elementos de onda completa, este modelo ocupa la posición superior dentro de nuestra gama de antenas cúbicas para 2 metros. Está dirigido a estaciones que buscan priorizar ganancia, directividad y capacidad de recepción de señales débiles por encima de una instalación de dimensiones más reducidas.
Es una opción especialmente indicada para operadores experimentados que quieren disponer de una antena direccional dedicada a 144 MHz para explorar aperturas de propagación, competir en concursos, trabajar grandes distancias o afrontar comunicaciones donde cada fracción de señal puede ser importante.
Diseñada para instalar y operar
• Construcción ligera y resistente
La combinación de materiales seleccionados para uso exterior permite conseguir una estructura robusta sin penalizar innecesariamente el peso, algo especialmente importante en una antena direccional VHF de 12 elementos.
La combinación de materiales seleccionados para uso exterior permite conseguir una estructura robusta sin penalizar innecesariamente el peso, algo especialmente importante en una antena direccional VHF de 12 elementos.
• Montaje simplificado
Los elementos preensamblados y el sistema de montaje BIG SIGNAL están pensados para simplificar el despliegue de una antena de estas dimensiones, reduciendo el tiempo necesario para dejarla preparada para operar.
Los elementos preensamblados y el sistema de montaje BIG SIGNAL están pensados para simplificar el despliegue de una antena de estas dimensiones, reduciendo el tiempo necesario para dejarla preparada para operar.
12 elementos. Máxima directividad. Diseñada para escuchar y llegar más lejos.
El modelo de 12 elementos BIG SIGNAL para 144 MHz representa el máximo exponente de nuestra gama cúbica para 2 metros: una antena desarrollada para combinar ganancia, directividad y recepción de señales débiles en estaciones donde obtener el máximo rendimiento es la prioridad.
Especificaciones técnicas
Banda: 144 - 146 MHz
Elementos: 12
Ganancia: 15,1 dBi (free space)
Relación F/B: 23,44 dB

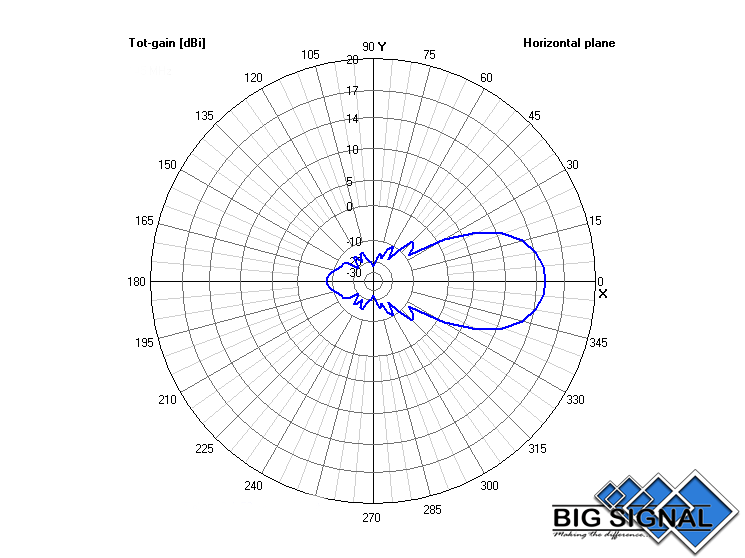

Beamwidth a -3 dB: 30°
SWR: 1,1:1 ~ 1,5:1
Impedancia: 50 Ohm
Potencia máxima: 5.000 W PEP
Longitud del boom: 7,14 m
Radio de giro: 3,567 m
Altura total: 0,73 m
Peso: 7 kg
Resistencia al viento: > 200 km/h
Carga al viento: 0,443 m² | 347,9 N | @ 120 km/h
Elementos: 12
Ganancia: 15,1 dBi (free space)
Relación F/B: 23,44 dB
Beamwidth a -3 dB: 30°
SWR: 1,1:1 ~ 1,5:1
Impedancia: 50 Ohm
Potencia máxima: 5.000 W PEP
Longitud del boom: 7,14 m
Radio de giro: 3,567 m
Altura total: 0,73 m
Peso: 7 kg
Resistencia al viento: > 200 km/h
Carga al viento: 0,443 m² | 347,9 N | @ 120 km/h
12 elementos y 15,1 dBi para comunicaciones exigentes en 144 MHz
Su configuración de espaciado largo, combinada con una ganancia de 15,1 dBi, una relación frente/espalda de 23,44 dB y un haz a -3 dB de 30°, está orientada a estaciones que buscan alta directividad y rendimiento en comunicaciones de larga distancia y señales débiles.
Fabricación
• Placa boom/mástil: 200 x 100 x 8 mm.
• Boom: perfil cuadrado de 35 x 2 mm.
• Tornillería y herrajes: acero inoxidable W4.
• Sistema de fibra: tubo de fibra de vidrio reforzado de 8 x 4 mm con capa de protección UV.
• Cable: BIG SIGNAL Wire by Messi & Paolini, cable especial de cobre con funda de polietileno (PE) para una excelente protección frente a la intemperie y resistencia mecánica.
• Diseño y optimización: Por EA1DDO Máximo.
• Alimentación: Tipo N
• Boom: perfil cuadrado de 35 x 2 mm.
• Tornillería y herrajes: acero inoxidable W4.
• Sistema de fibra: tubo de fibra de vidrio reforzado de 8 x 4 mm con capa de protección UV.
• Cable: BIG SIGNAL Wire by Messi & Paolini, cable especial de cobre con funda de polietileno (PE) para una excelente protección frente a la intemperie y resistencia mecánica.
• Diseño y optimización: Por EA1DDO Máximo.
• Alimentación: Tipo N
Diseñada para llevar los 2 metros mucho más lejos.
BIG SIGNAL 12BS-2 – 12 elementos de onda completa, 15,1 dBi de ganancia y una construcción preparada para estaciones VHF de alto rendimiento.
