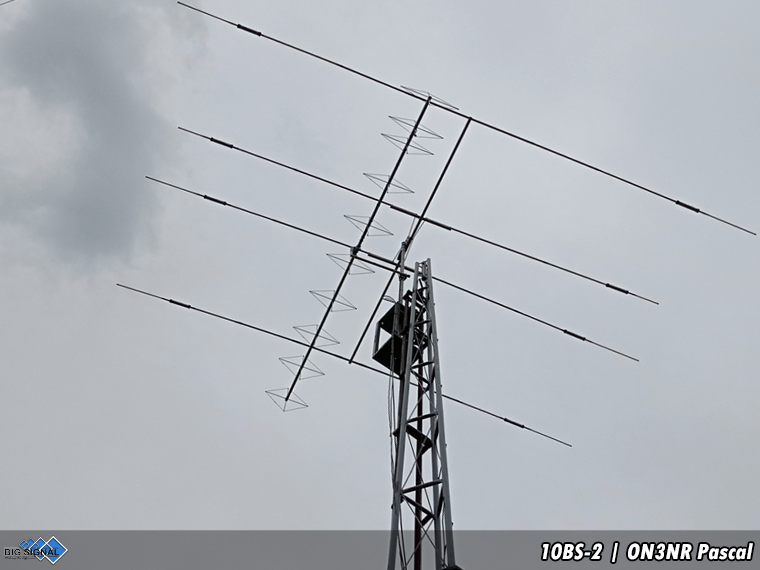

- Fotos de clientes
- ¿Cómo comprar?

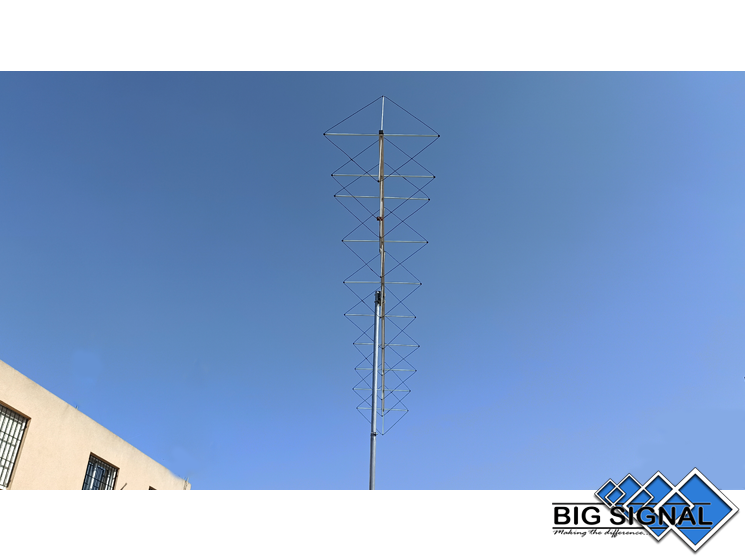

BIG SIGNAL 10BS-2
Antena cúbica direccional de 10 elementos para alto rendimiento en 144 MHz
La BIG SIGNAL 10BS-2 es una antena cúbica direccional de 10 elementos diseñada específicamente para operadores que buscan un alto nivel de rendimiento en la banda de 144 MHz / 2 metros.
Su arquitectura basada en elementos loop de onda completa combina ganancia, directividad y una excelente relación señal/ruido, convirtiéndola en una opción especialmente interesante para DX terrestre, señales débiles y comunicaciones VHF de larga distancia.
Banda: 144 MHz / 2 m
Tipo: antena cúbica direccional
Elementos: 10
Diseño: elementos loop de onda completa
Aplicaciones: DX / señales débiles / comunicaciones terrestres
Montaje: elementos preensamblados
Enfoque: alta ganancia, directividad y relación señal/ruido
Tipo: antena cúbica direccional
Elementos: 10
Diseño: elementos loop de onda completa
Aplicaciones: DX / señales débiles / comunicaciones terrestres
Montaje: elementos preensamblados
Enfoque: alta ganancia, directividad y relación señal/ruido
¿Por qué elegir la BIG SIGNAL 10BS-2?
• 10 elementos de onda completa
La 10BS-2 utiliza elementos loop de longitud de onda completa, una arquitectura diseñada para aprovechar eficazmente la energía radiada y ofrecer un elevado rendimiento en la banda de 2 metros.
La 10BS-2 utiliza elementos loop de longitud de onda completa, una arquitectura diseñada para aprovechar eficazmente la energía radiada y ofrecer un elevado rendimiento en la banda de 2 metros.
• Alta ganancia y directividad
Su configuración de 10 elementos permite concentrar la energía hacia la dirección de trabajo, proporcionando una antena especialmente adecuada para comunicaciones a larga distancia y señales débiles.
Su configuración de 10 elementos permite concentrar la energía hacia la dirección de trabajo, proporcionando una antena especialmente adecuada para comunicaciones a larga distancia y señales débiles.
• Excelente relación rendimiento / longitud de boom
El diseño cúbico permite conseguir un alto nivel de rendimiento manteniendo una estructura optimizada, una ventaja especialmente interesante frente a configuraciones direccionales convencionales de prestaciones similares.
El diseño cúbico permite conseguir un alto nivel de rendimiento manteniendo una estructura optimizada, una ventaja especialmente interesante frente a configuraciones direccionales convencionales de prestaciones similares.
• Recepción limpia y excelente relación señal/ruido
La geometría cerrada de sus elementos puede favorecer una mejor relación señal/ruido frente a determinados tipos de interferencia eléctrica, algo especialmente valioso cuando se trabaja con señales próximas al límite de recepción.
La geometría cerrada de sus elementos puede favorecer una mejor relación señal/ruido frente a determinados tipos de interferencia eléctrica, algo especialmente valioso cuando se trabaja con señales próximas al límite de recepción.
• Alta selectividad
Su patrón direccional ayuda a reducir señales e interferencias procedentes de direcciones no deseadas, permitiendo concentrar la recepción y transmisión hacia la zona de interés.
Su patrón direccional ayuda a reducir señales e interferencias procedentes de direcciones no deseadas, permitiendo concentrar la recepción y transmisión hacia la zona de interés.
• Mayor estabilidad frente a variaciones de polarización
La geometría de los elementos cúbicos puede ofrecer un comportamiento favorable cuando las señales recibidas presentan variaciones de polarización, ayudando a mantener una recepción más estable en determinadas condiciones de propagación.
La geometría de los elementos cúbicos puede ofrecer un comportamiento favorable cuando las señales recibidas presentan variaciones de polarización, ayudando a mantener una recepción más estable en determinadas condiciones de propagación.
• Montaje rápido y sencillo
Los elementos se suministran preensamblados para simplificar el montaje y reducir el tiempo necesario para dejar la antena preparada para operar.
Los elementos se suministran preensamblados para simplificar el montaje y reducir el tiempo necesario para dejar la antena preparada para operar.
Una alternativa a la Yagi tradicional en 144 MHz
La diferencia fundamental está en sus elementos. Mientras una Yagi convencional utiliza habitualmente elementos abiertos próximos a media onda, la BIG SIGNAL 10BS-2 emplea loops cerrados de onda completa.
Esta arquitectura ofrece una combinación especialmente interesante de ganancia, directividad, selectividad y relación señal/ruido, cualidades importantes cuando el objetivo es extraer el máximo rendimiento posible de una estación de 144 MHz.
Pensada para operadores exigentes en VHF
• Comunicaciones DX en 144 MHz.
• Trabajo de señales débiles.
• Comunicaciones terrestres de larga distancia.
• Modos SSB, CW y digitales.
• Estaciones que buscan alta directividad y buena relación señal/ruido.
• Instalaciones donde se quiere obtener un alto rendimiento con una antena optimizada específicamente para 2 metros.
• Trabajo de señales débiles.
• Comunicaciones terrestres de larga distancia.
• Modos SSB, CW y digitales.
• Estaciones que buscan alta directividad y buena relación señal/ruido.
• Instalaciones donde se quiere obtener un alto rendimiento con una antena optimizada específicamente para 2 metros.
Cuando las señales son débiles, la antena marca la diferencia.
BIG SIGNAL 10BS-2 – una cúbica de 10 elementos diseñada para quienes buscan ganancia, directividad y una recepción limpia en 144 MHz.
Especificaciones técnicas
Banda: 144 MHz
Elementos: 10 (espaciado largo)
Ganancia: 14,42 dBi (espacio libre)
Relación F/B: 22,68 dB
Beamwidth: 32°
SWR: 1,1:1 ~ 1,5:1
Impedancia: 50 Ohm
Potencia máxima: 5.000 W PEP
Longitud del boom: 4,85 m
Radio de giro: 2,425 m
Altura total: 0,73 m
Peso: 5 kg
Resistencia al viento: > 150 km/h
Carga al viento: 0,306 m² | 239,81 N | @ 120 km/h
Elementos: 10 (espaciado largo)
Ganancia: 14,42 dBi (espacio libre)
Relación F/B: 22,68 dB
Beamwidth: 32°
SWR: 1,1:1 ~ 1,5:1
Impedancia: 50 Ohm
Potencia máxima: 5.000 W PEP
Longitud del boom: 4,85 m
Radio de giro: 2,425 m
Altura total: 0,73 m
Peso: 5 kg
Resistencia al viento: > 150 km/h
Carga al viento: 0,306 m² | 239,81 N | @ 120 km/h
14,42 dBi con 10 elementos de espaciado largo

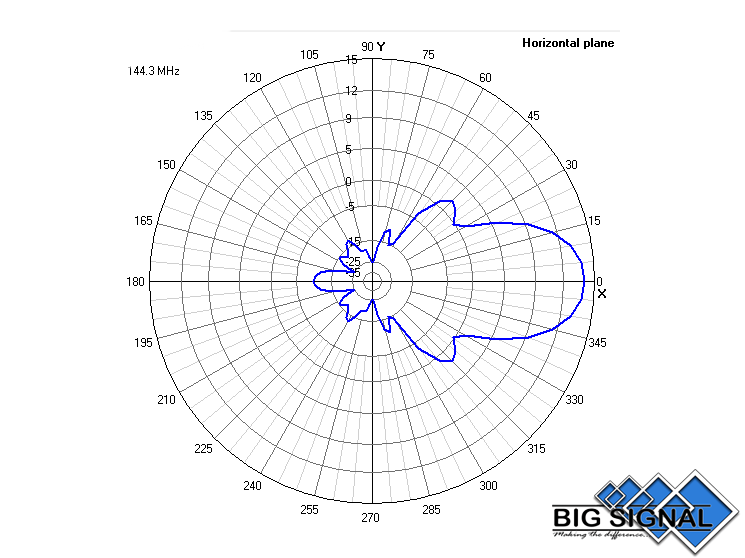

La combinación de 14,42 dBi de ganancia, una relación frente/espalda de 22,68 dB y un beamwidth de 32° proporciona la directividad necesaria para trabajar señales débiles y comunicaciones de larga distancia en 144 MHz.
Fabricación
• Placa boom/mástil: 150 x 100 x 6 mm.
• Boom: perfil cuadrado de 35 x 2 mm.
• Tornillería y herrajes: acero inoxidable W4.
• Sistema de fibra: tubo de fibra de vidrio reforzado de 8 x 4 mm con capa de protección UV.
• Cable: BIG SIGNAL Wire, cable especial de cobre con funda de polietileno (PE) para una excelente protección frente a la intemperie y resistencia mecánica.
• Alimentación: terminales directos al coaxial de 50 Ohm.
• Boom: perfil cuadrado de 35 x 2 mm.
• Tornillería y herrajes: acero inoxidable W4.
• Sistema de fibra: tubo de fibra de vidrio reforzado de 8 x 4 mm con capa de protección UV.
• Cable: BIG SIGNAL Wire, cable especial de cobre con funda de polietileno (PE) para una excelente protección frente a la intemperie y resistencia mecánica.
• Alimentación: terminales directos al coaxial de 50 Ohm.
Construcción preparada para alto rendimiento en VHF

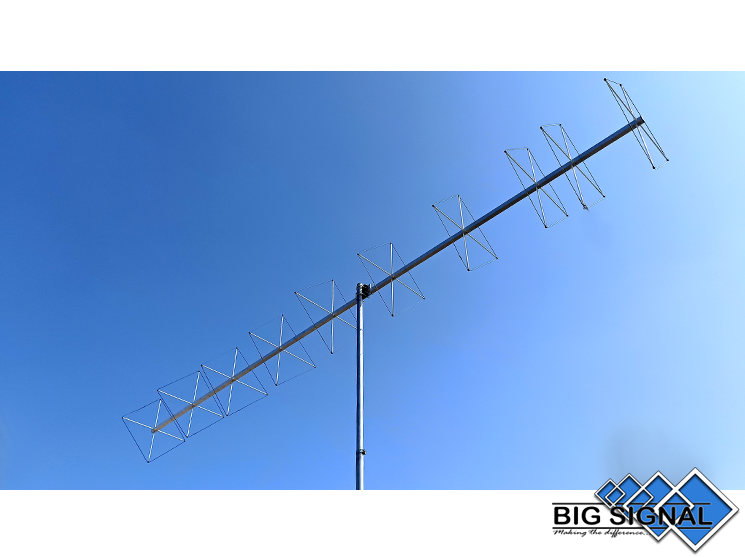

• Boom de 4,85 metros
Su configuración de 10 elementos de espaciado largo se distribuye sobre un boom de 4,85 metros, buscando un equilibrio entre ganancia, directividad y dimensiones mecánicas.
Su configuración de 10 elementos de espaciado largo se distribuye sobre un boom de 4,85 metros, buscando un equilibrio entre ganancia, directividad y dimensiones mecánicas.
• Estructura robusta con solo 5 kg de peso
El boom cuadrado de 35 x 2 mm y la placa boom/mástil de 150 x 100 x 6 mm forman una estructura diseñada para soportar las exigencias de una instalación permanente manteniendo un peso contenido.
El boom cuadrado de 35 x 2 mm y la placa boom/mástil de 150 x 100 x 6 mm forman una estructura diseñada para soportar las exigencias de una instalación permanente manteniendo un peso contenido.
• Fibra de vidrio reforzada con protección UV
Los elementos utilizan tubos de fibra de vidrio reforzado de 8 x 4 mm, protegidos frente a la radiación UV para aumentar su durabilidad en instalaciones exteriores.
Los elementos utilizan tubos de fibra de vidrio reforzado de 8 x 4 mm, protegidos frente a la radiación UV para aumentar su durabilidad en instalaciones exteriores.
• Herrajes en acero inoxidable W4
La tornillería y los componentes metálicos están fabricados en acero inoxidable W4, ofreciendo una elevada resistencia frente a la exposición continuada a la intemperie.
La tornillería y los componentes metálicos están fabricados en acero inoxidable W4, ofreciendo una elevada resistencia frente a la exposición continuada a la intemperie.
• BIG SIGNAL Wire y alimentación directa a 50 Ohm
Utiliza cable especial de cobre con funda de polietileno (PE) y alimentación mediante terminales directos al coaxial de 50 Ohm, manteniendo un sistema de alimentación sencillo y robusto.
Utiliza cable especial de cobre con funda de polietileno (PE) y alimentación mediante terminales directos al coaxial de 50 Ohm, manteniendo un sistema de alimentación sencillo y robusto.
Alta ganancia y directividad para los 2 metros.
BIG SIGNAL 10BS-2 – 10 elementos de espaciado largo, 14,42 dBi de ganancia y hasta 5.000 W PEP para estaciones que buscan un alto nivel de rendimiento en 144 MHz.
