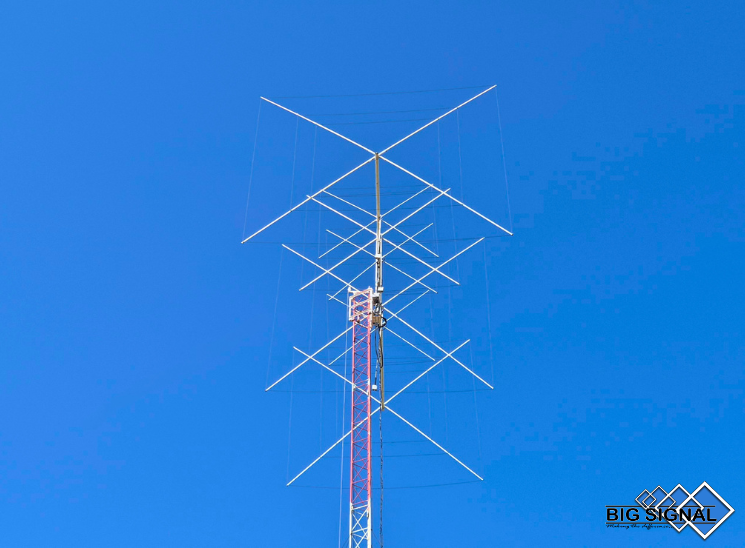

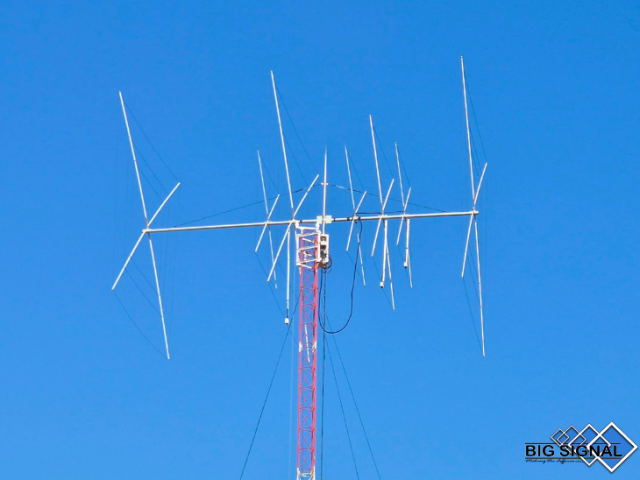

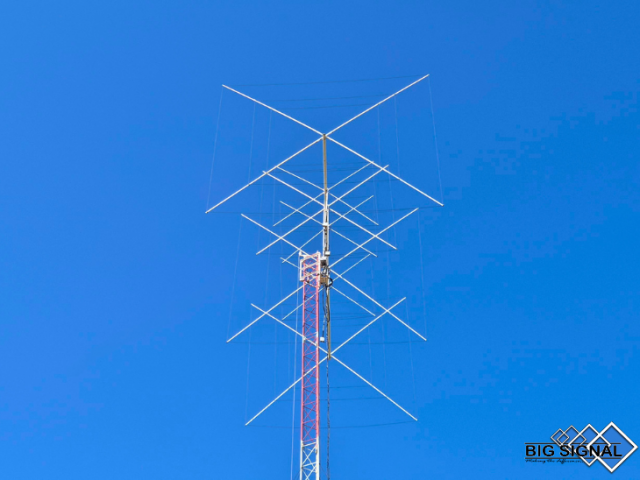

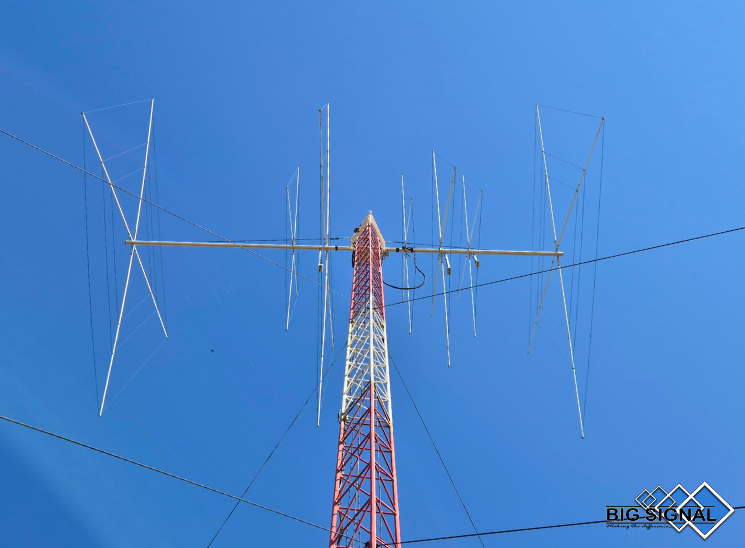

BIG SIGNAL 12BS-3B
La cúbica diseñada para competir. Una auténtica DX Killer.

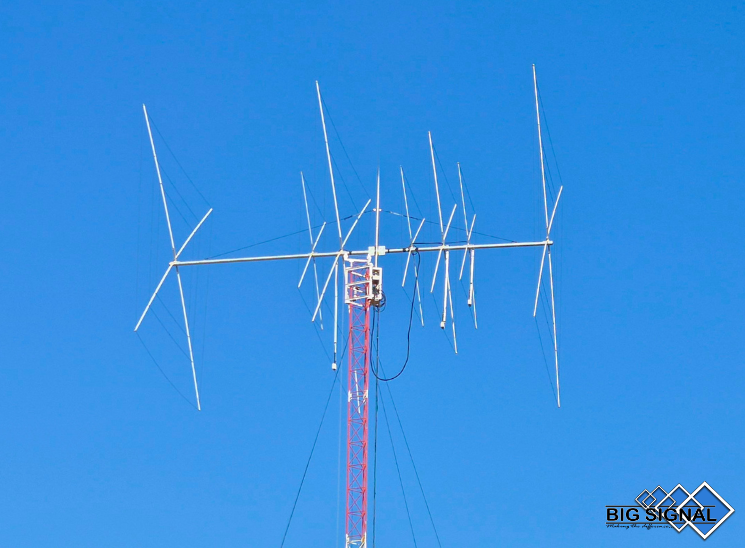

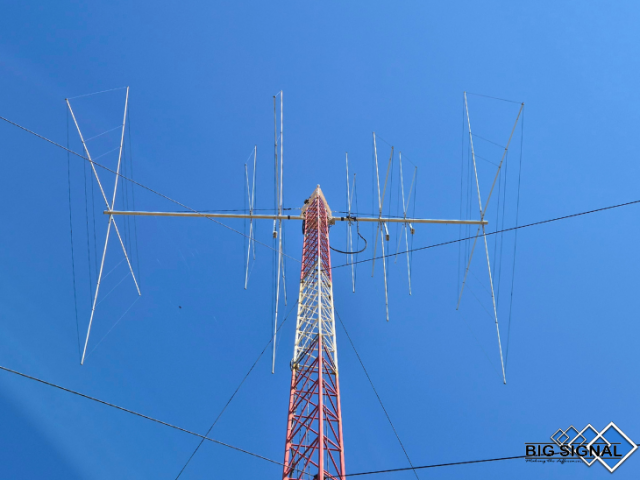

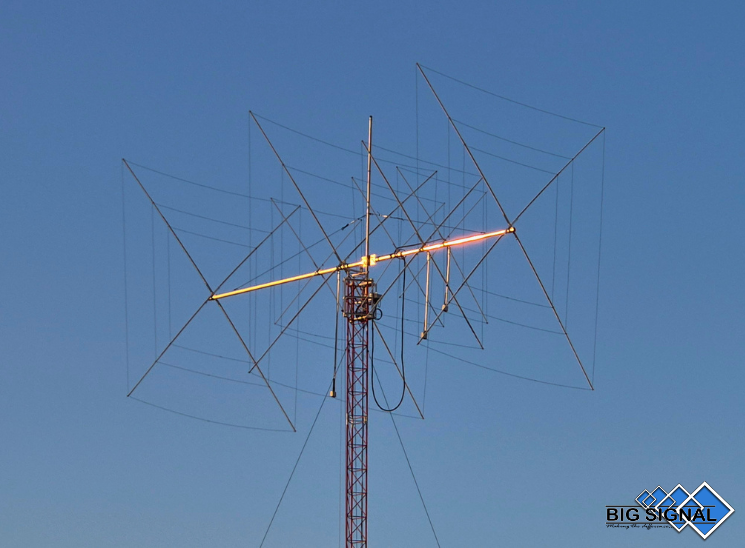

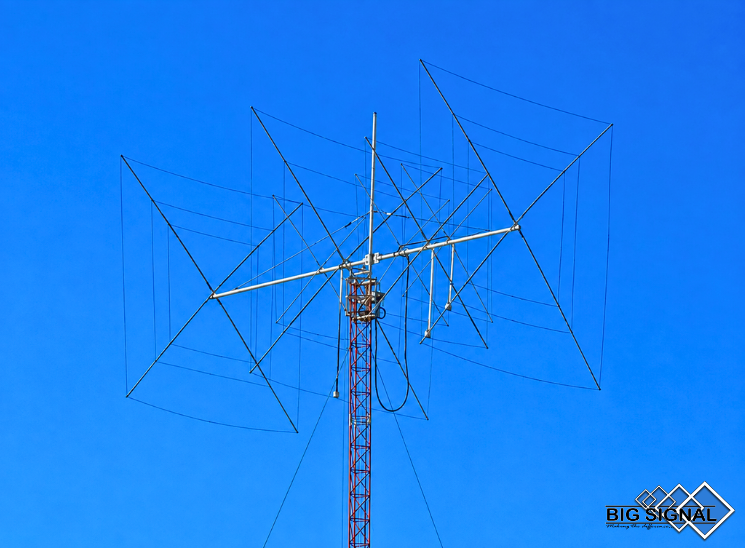

La BIG SIGNAL 12BS-3B es una antena cúbica tribanda de alto rendimiento desarrollada con un objetivo muy concreto: acercar el comportamiento de tres antenas monobanda a una única antena instalada sobre una sola torre.
Su diseño eléctrico y mecánico ha sido desarrollado pensando en DX y competición, donde no solo importa la ganancia: también cuentan la eficiencia, la directividad, la relación señal/ruido y la capacidad de trabajar señales débiles en bandas congestionadas.
Bandas: 20 / 15 / 10 m
Elementos físicos: 7
Elementos activos: 12
Longitud del boom: 8,1 m
Alimentación: Independiente a 50 Ω para cada banda
Uso recomendado: DX / Contest / SO2R / estaciones Multi
Tres bandas. Tres alimentaciones. Una sola antena.

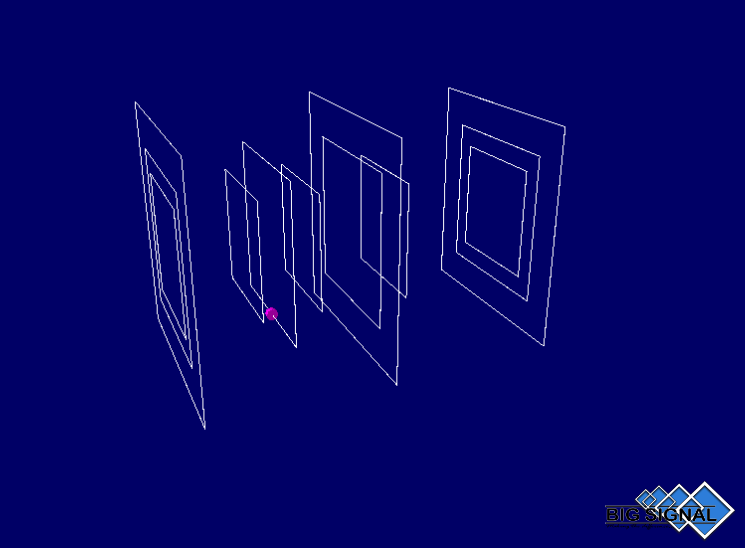

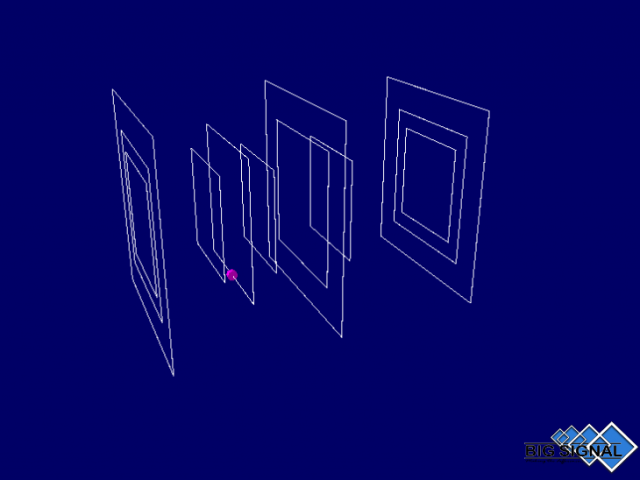

A diferencia de una tribanda convencional, la 12BS-3B ha sido diseñada para optimizar individualmente el comportamiento de cada banda. Sus 12 elementos activos se distribuyen sobre 7 elementos físicos:
• 20 metros: 3 elementos activos
• 15 metros: 4 elementos activos
• 10 metros: 5 elementos activos
Cada banda dispone de una alimentación independiente de 50 Ω. Esto permite integrar cada banda directamente en la arquitectura de la estación y, utilizando los filtros pasa banda adecuados, operar 10, 15 y 20 metros simultáneamente.
Diseñada para estaciones de alto rendimiento
Una arquitectura especialmente interesante para estaciones SO2R, Multi-Single, Multi-Two y Multi-Multi, además de instalaciones DX avanzadas y futuras configuraciones en stack.
Diseñada para cuando cada dB cuenta
• Elementos Quad de onda completa
Sus elementos cerrados de onda completa proporcionan una configuración de elevada eficiencia eléctrica en cada una de sus tres bandas.
• Alta ganancia con un boom contenido
La geometría cúbica permite obtener elevados niveles de ganancia y directividad sin recurrir a los booms considerablemente más largos que requerirían determinadas configuraciones Yagi equivalentes.
• Excelente relación señal/ruido
La geometría cerrada de los elementos puede proporcionar una recepción especialmente limpia, algo fundamental cuando se buscan señales DX débiles entre ruido e interferencias.
• Alta directividad

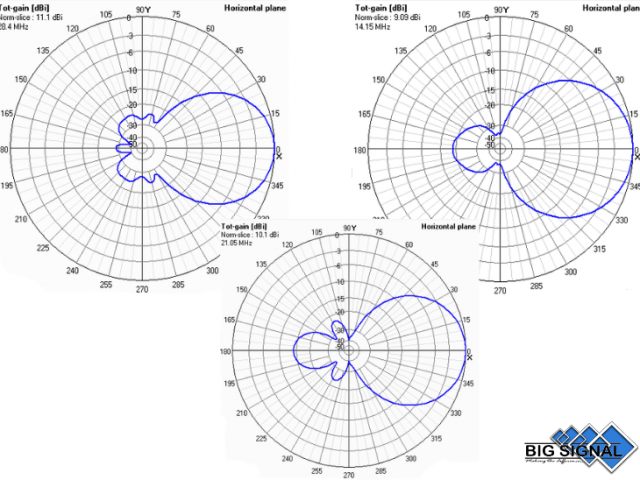

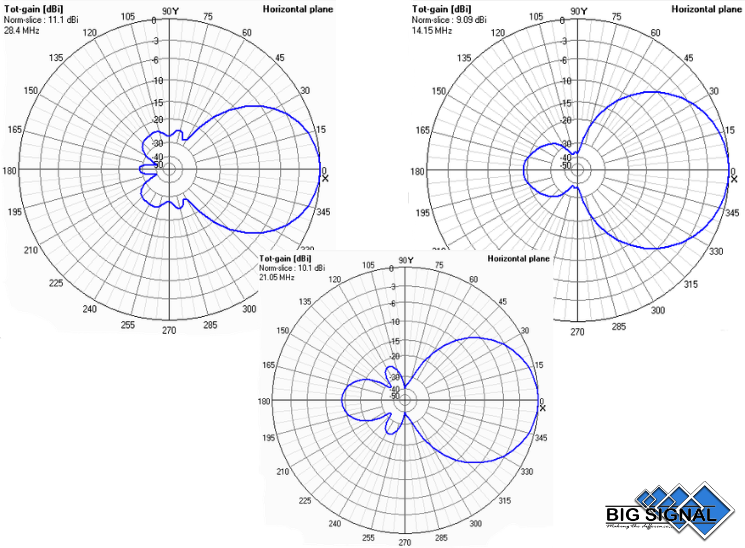

Su patrón de radiación permite concentrar la energía hacia la dirección deseada y mejorar el rechazo de señales procedentes de otras direcciones, una ventaja especialmente importante en bandas congestionadas durante un concurso.
• Patrón de radiación orientado al DX
Su diseño está optimizado para favorecer un bajo ángulo de radiación, especialmente interesante para comunicaciones de larga distancia.
• Estabilidad de las señales
La geometría Quad puede ofrecer un comportamiento favorable frente a variaciones de polarización durante la propagación, ayudando a reducir la percepción del QSB en determinadas condiciones.
Desarrollada en un entorno real de competición

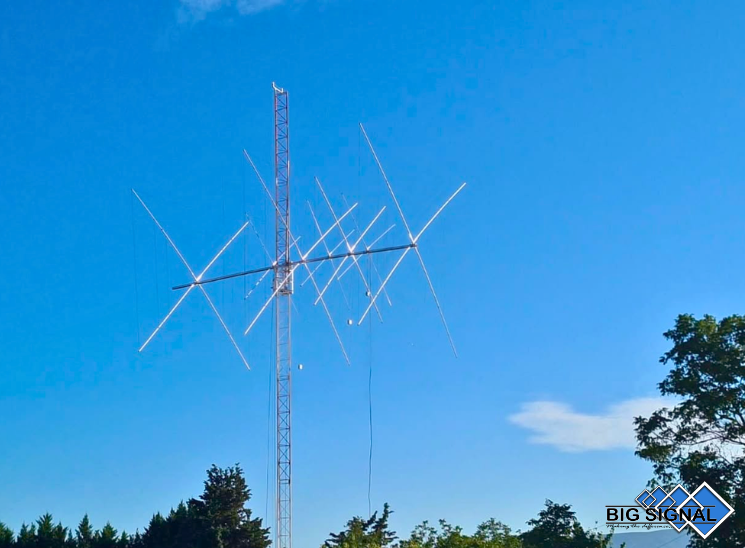

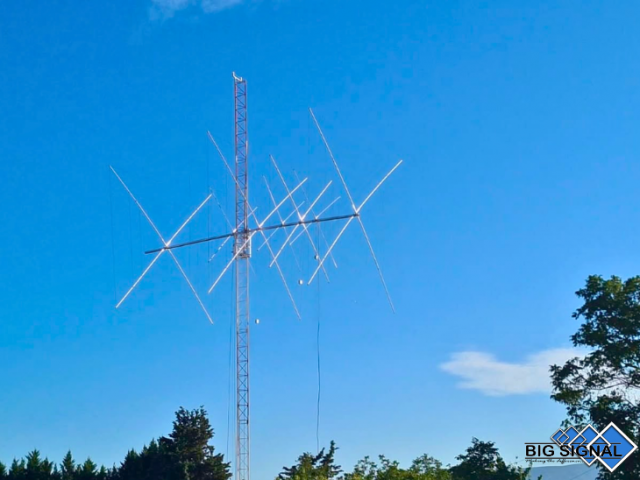

La 12BS-3B ha sido desarrollada y validada en la estación de concursos ED2X, poniendo a prueba su comportamiento en condiciones reales de alta competitividad, señales débiles y operación intensiva.
Construcción sin concesiones
La 12BS-3B ha sido concebida tanto para ofrecer un elevado rendimiento eléctrico como para soportar las exigencias mecánicas de una instalación permanente.
Su construcción combina estructura de alta resistencia, herrajes de acero inoxidable W4, fibra de vidrio fabricada específicamente para BIG SIGNAL y cable BIG SIGNAL Wire, seleccionados para proporcionar resistencia, estabilidad y durabilidad en exterior.
Ventajas de la 12BS-3B
• 3 / 4 / 5 elementos activos en 20 / 15 / 10 m.
• 12 elementos activos sobre una única antena.
• Alimentación independiente a 50 Ω para cada banda.
• Posibilidad de operación simultánea con los filtros adecuados.
• Preparada para SO2R y estaciones Multi.
• Diseñada para futuras configuraciones en stack.
• Una sola estructura para 10, 15 y 20 metros.
Construida para competir. Diseñada para el DX.
Cuando cada decibelio cuenta, el rendimiento de una antena no se mide únicamente por su ganancia. Se mide también por lo que permite escuchar, lo que consigue rechazar y las señales que permite convertir en un nuevo QSO.
La BIG SIGNAL 12BS-3B nace precisamente con esa filosofía: combinar ganancia, eficiencia, directividad y bajo ruido en una antena creada para estaciones donde el rendimiento no es una opción, sino una prioridad.
BIG SIGNAL – Menos ruido. Más señal.
