BIG SIGNAL RF Choke
Choke de RF para reducir corrientes de modo común en líneas coaxiales
El BIG SIGNAL RF Choke es un dispositivo diseñado para reducir las corrientes de modo común que pueden circular por la superficie exterior de la malla del cable coaxial, ayudando a mejorar el aislamiento entre la antena, la línea de alimentación y los equipos de la estación.
Construido y optimizado con materiales seleccionados para aplicaciones de RF, está disponible en tres versiones de potencia: 300 W, 2 kW y 4 kW PEP, permitiendo seleccionar el modelo más adecuado según las necesidades de cada estación.
Tipo: choke de RF / aislador de modo común
Versiones disponibles: 300 W / 2 kW / 4 kW PEP
Instalación: en línea con el cable coaxial
Función principal: atenuación de corrientes de modo común
Aplicaciones: antenas HF / estaciones base / sistemas de RF
Objetivo: mejorar el aislamiento entre antena, línea de alimentación y estación
Disponible en 300 W • 2 kW • 4 kW PEP
Tres versiones diseñadas para cubrir diferentes niveles de potencia, desde estaciones de potencia moderada hasta instalaciones de RF de alta potencia.
¿Por qué instalar un RF Choke?
• Reduce las corrientes de modo común
Presenta una elevada impedancia a las corrientes no deseadas que pueden circular por la superficie exterior de la malla del coaxial, ayudando a evitar que la línea de alimentación participe de forma no prevista en el sistema radiante.
• Ayuda a reducir RF no deseada en el cuarto de radio
La reducción de las corrientes de modo común puede disminuir la cantidad de RF que llega hasta la estación a través del exterior del cable coaxial.
• Puede reducir problemas de RFI
Al limitar la circulación de RF no deseada por la línea de alimentación, puede ayudar a reducir determinadas interferencias, perturbaciones y acoplamientos entre equipos electrónicos.
• Ayuda a preservar el comportamiento de la antena
Reducir la radiación no deseada procedente del coaxial puede ayudar a mantener un patrón de radiación más próximo al previsto por el diseño de la antena.
• Mejora el aislamiento entre antena y estación
El choke proporciona una barrera de alta impedancia frente a las corrientes de modo común, favoreciendo un mayor desacoplamiento entre el sistema radiante, la línea coaxial y los equipos de radio.
Mayor control sobre tu instalación de RF
El BIG SIGNAL RF Choke puede instalarse en la línea coaxial para ayudar a controlar las corrientes de modo común y mejorar el aislamiento de RF entre la antena y la estación. Sus tres versiones de potencia permiten adaptarlo a una amplia variedad de instalaciones.
• Instalaciones con RF no deseada en el shack.
• Sistemas con corrientes de modo común en la línea coaxial.
• Estaciones con problemas de RFI o acoplamiento entre equipos.
• Antenas afectadas por la participación no deseada del coaxial en la radiación.
• Instalaciones que requieran mayor aislamiento entre antena y estación.
• Estaciones con diferentes necesidades de potencia, desde 300 W hasta 4 kW PEP.
Menos modo común. Más aislamiento. Tres niveles de potencia.
La gama BIG SIGNAL RF Choke, disponible en versiones de 300 W, 2 kW y 4 kW PEP, está diseñada para ayudar a reducir las corrientes de modo común en líneas coaxiales y mejorar el aislamiento entre la antena, la línea de alimentación y la estación.
Especificaciones técnicas
Rango de frecuencia: 1 – 52 MHz
Impedancia: 50 Ohm / 50 Ohm
Relación de transformación: 1:1
Pérdidas de inserción: < 0,1 dB
Potencia máxima: 300 W PEP
Tipo: choke de RF / aislador de modo común
Función: supresión de corrientes de modo común en líneas coaxiales
1 – 52 MHz • 300 W PEP • 50 Ohm • < 0,1 dB

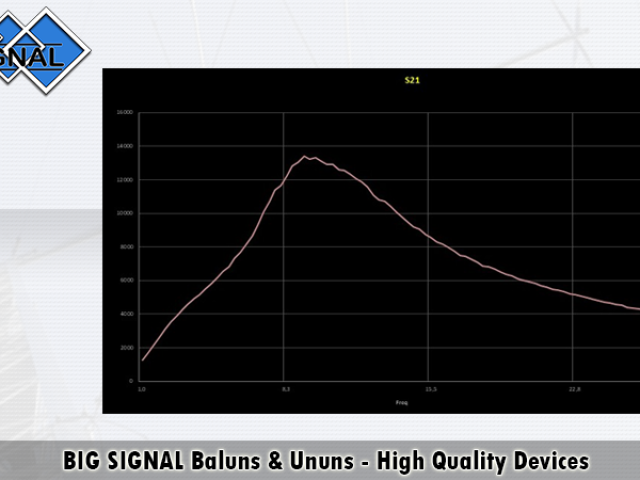

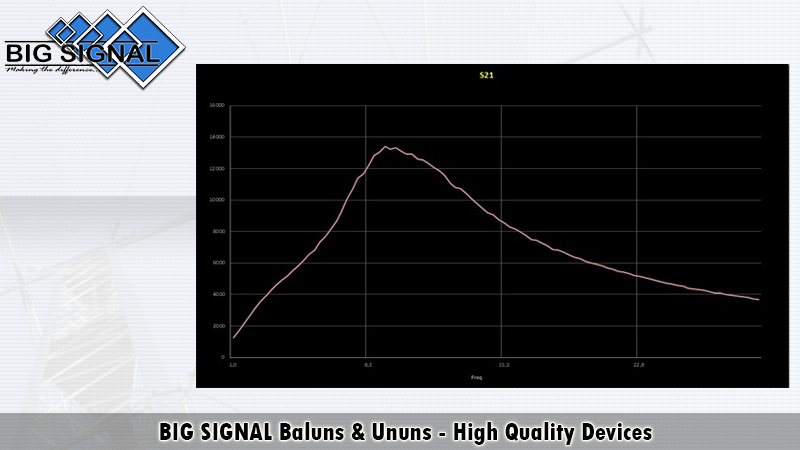

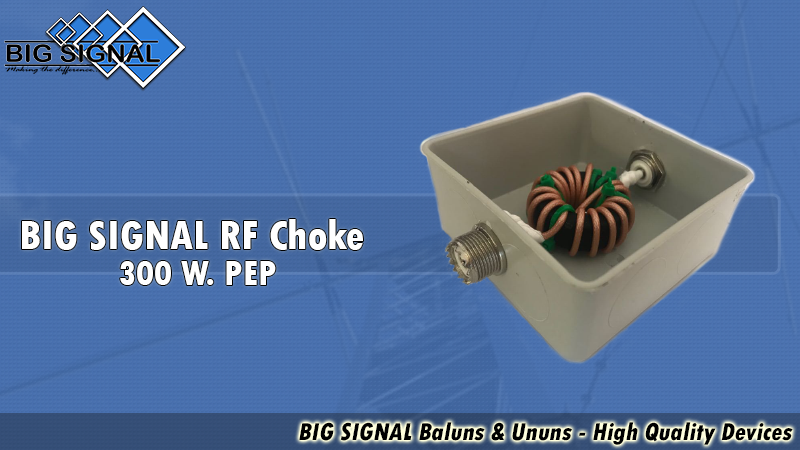

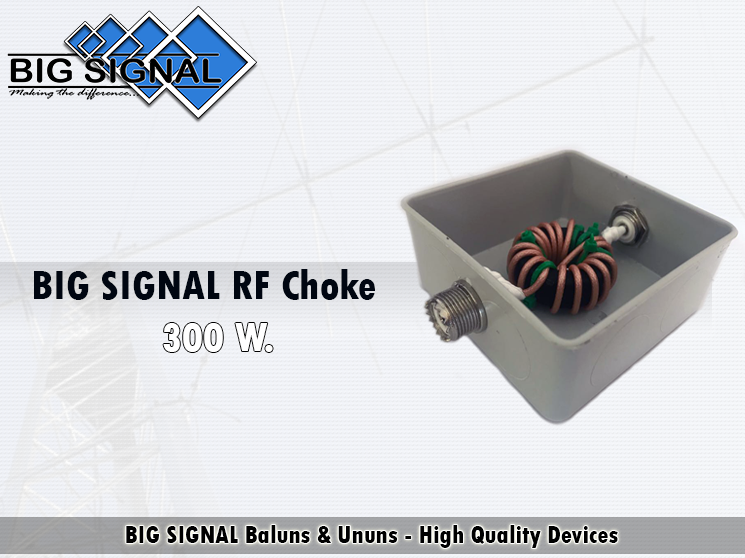

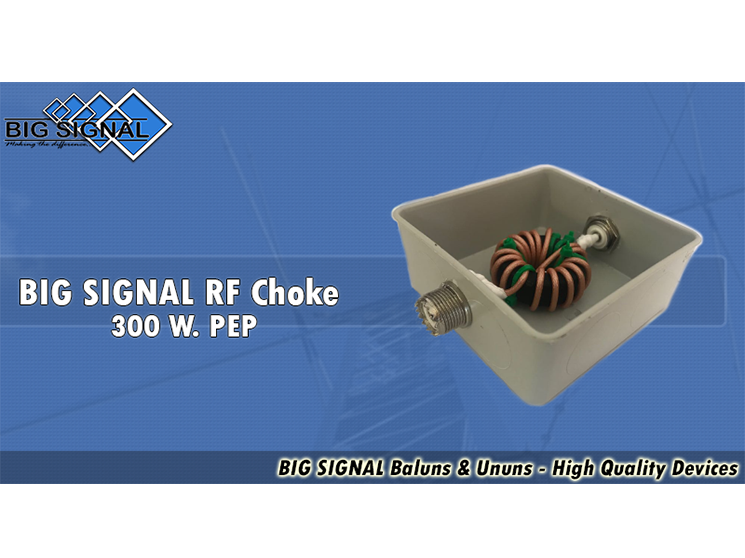

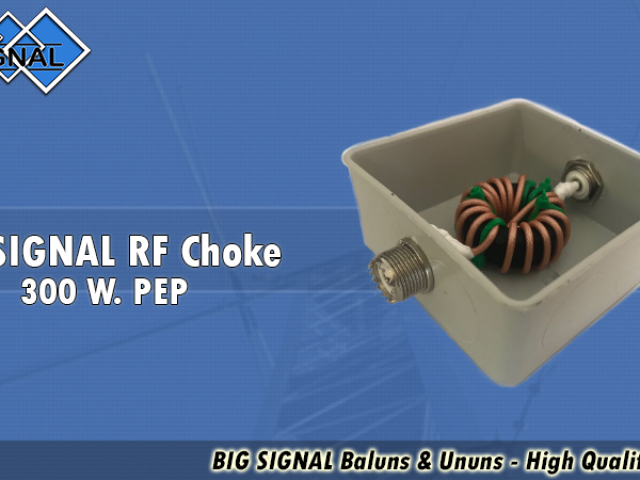

El BIG SIGNAL RF Choke 300 W ofrece un rango de funcionamiento de 1 a 52 MHz, mantiene una impedancia nominal de 50 Ohm con relación 1:1 y presenta unas pérdidas de inserción inferiores a 0,1 dB, con una potencia máxima especificada de 300 W PEP.
Construcción y materiales
• Devanado con coaxial RG-400
El devanado está realizado con cable coaxial RG-400, seleccionado para aplicaciones de RF y para proporcionar un comportamiento estable dentro del rango de funcionamiento especificado.
• Núcleo toroidal Ni-Zn
Utiliza un toroide de ferrita de níquel-zinc (Ni-Zn) de baja permeabilidad inicial como elemento magnético para proporcionar la impedancia necesaria frente a las corrientes de modo común.
• Tornillería de acero inoxidable
Elementos de fijación fabricados en acero inoxidable, proporcionando resistencia mecánica, resistencia frente a la corrosión y una elevada durabilidad.
• Conector SO-239 con aislamiento de PTFE
Equipado con conector SO-239 con aislamiento de PTFE, adecuado para aplicaciones de RF y para la potencia especificada.
Amplio rango de frecuencia. 300 W PEP. Pérdidas mínimas.
El BIG SIGNAL RF Choke 300 W combina un rango de funcionamiento de 1 a 52 MHz, pérdidas de inserción inferiores a 0,1 dB y una potencia máxima especificada de 300 W PEP, utilizando coaxial RG-400, núcleo toroidal de ferrita Ni-Zn y conector SO-239 con aislamiento de PTFE.
La compra de los productos siempre se realiza por encargo. Nosotros fabricamos todos los productos, por lo que pueden añadirse tiempos de fabricación. Es por ello que el precio final de la compra, como el precio final de los gastos de envío se confirmarán en un email enviado a posteriori.
La forma de pago se realizará una vez recibido dicho email, por lo que en todo momento podrá cancelar el pedido informándonos del proceso.
