BIG SIGNAL Balun 4:1
Balun de corriente 4:1 para adaptar antenas balanceadas a líneas coaxiales de 50 Ohm
El BIG SIGNAL Balun 4:1 es un balun de corriente de alto rendimiento con transformación de impedancia 4:1, diseñado para realizar una transición adecuada entre una línea coaxial no balanceada de 50 Ohm y una antena o elemento excitado balanceado con una impedancia próxima a 200 Ohm.
Además de realizar la transformación de impedancia, su configuración como balun de corriente favorece una distribución equilibrada de corriente entre los dos ramales del elemento excitado y ayuda a limitar las corrientes de modo común que pueden circular por la superficie exterior del cable coaxial.
Tipo: balun de corriente con transformación de impedancia
Relación: 4:1
Aplicación: antenas balanceadas con impedancia próxima a 200 Ohm
Línea de alimentación: coaxial de 50 Ohm
Función principal: transformación de impedancia, balance de corrientes y reducción de corrientes de modo común
Aplicaciones típicas: dipolos / loops / antenas direccionales y otros sistemas balanceados compatibles
¿Por qué utilizar un Balun de Corriente 4:1?
• Transforma la impedancia
Su relación 4:1 permite adaptar antenas balanceadas con una impedancia próxima a 200 Ohm a una línea coaxial convencional de 50 Ohm, proporcionando una transición adecuada entre ambos sistemas.
• Equilibra las corrientes del elemento excitado
Ayuda a mantener una distribución de corriente simétrica entre los dos ramales de una antena balanceada, favoreciendo el funcionamiento previsto del sistema radiante.
• Reduce las corrientes de modo común
Ayuda a limitar las corrientes no deseadas que pueden circular por la superficie exterior de la malla del coaxial, reduciendo la participación no deseada de la línea de alimentación en el sistema radiante.
• Ayuda a preservar el patrón de radiación
Al reducir la radiación no deseada de la línea coaxial, puede ayudar a minimizar asimetrías y alteraciones del diagrama de radiación de la antena.
• Mejora el aislamiento de la línea coaxial
Favorece una transición más controlada entre la línea coaxial no balanceada y el elemento de antena balanceado, ayudando a desacoplar la línea de alimentación del sistema radiante.
• Puede reducir RF no deseada en la estación
La reducción de corrientes de modo común puede contribuir a disminuir la RF conducida hacia el shack por el exterior de la línea coaxial, así como determinados problemas de RFI y acoplamiento entre equipos.
Adaptación de impedancia y alimentación equilibrada
El BIG SIGNAL Balun 4:1 está especialmente indicado para alimentar desde una línea coaxial de 50 Ohm antenas balanceadas cuya impedancia en el punto de alimentación se encuentre próxima a 200 Ohm, combinando transformación de impedancia, balance de corrientes y reducción del modo común en un mismo dispositivo.
• Dipolos con impedancias de alimentación compatibles.
• Loops y antenas de cuadro que requieran transformación 4:1.
• Antenas direccionales con elemento excitado balanceado.
• Sistemas que requieran una transición de aproximadamente 200 Ohm a 50 Ohm.
• Instalaciones donde sea necesario reducir corrientes de modo común.
• Estaciones que busquen un mayor aislamiento entre antena y línea coaxial.
Transformación 4:1. Corrientes equilibradas. Mayor control del sistema radiante.
El BIG SIGNAL Balun 4:1 combina transformación de impedancia y funcionamiento como balun de corriente, ayudando a adaptar antenas balanceadas de aproximadamente 200 Ohm a líneas coaxiales de 50 Ohm, equilibrar las corrientes del elemento excitado y reducir las corrientes de modo común.
Especificaciones técnicas
Rango de frecuencia: 1 – 52 MHz
Impedancia de entrada: 200 Ohm
Impedancia de salida: 50 Ohm
Relación de transformación: 4:1
Pérdidas de inserción: < 0,1 dB
Potencia máxima: 2.000 W PEP
Tipo: balun de corriente 4:1
Función: transformación de impedancia, transición balanceado / no balanceado y reducción de corrientes de modo común
200 / 50 Ohm • 1 – 52 MHz • 2.000 W PEP • < 0,1 dB
El BIG SIGNAL Balun 4:1 está diseñado para transformar una impedancia de aproximadamente 200 Ohm a 50 Ohm, con cobertura de 1 a 52 MHz, pérdidas de inserción inferiores a 0,1 dB y una capacidad máxima de 2.000 W PEP.

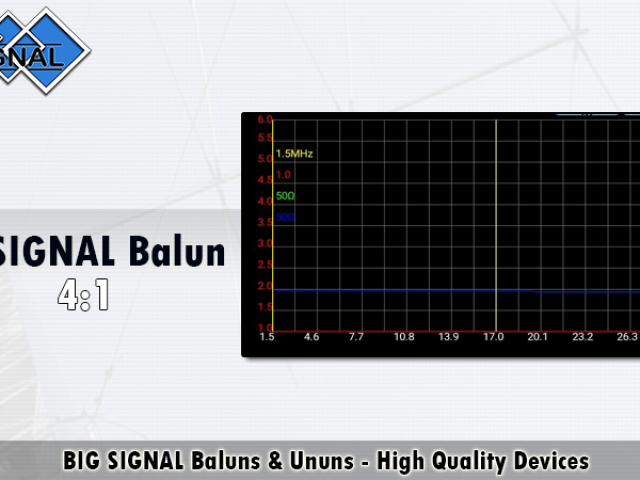

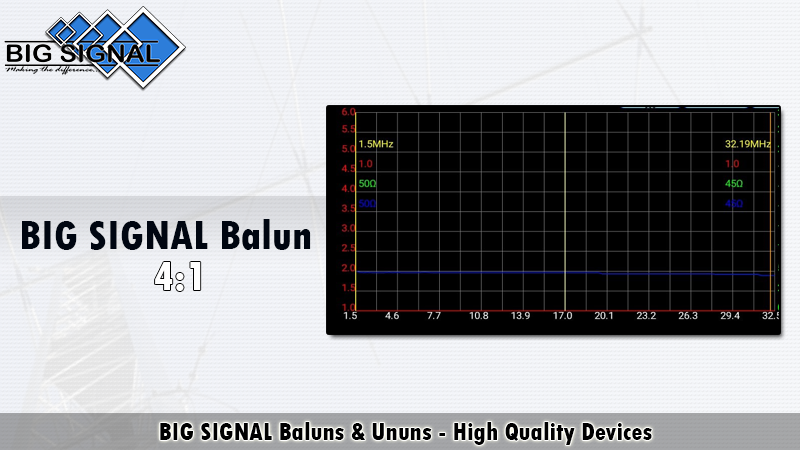

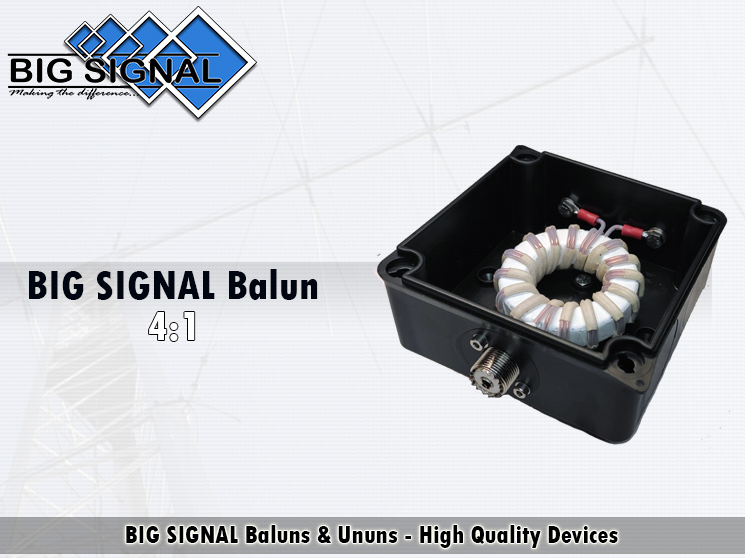

Construcción y materiales
• Devanado de cobre con aislamiento de PTFE
Devanado fabricado con cobre de alta calidad y protegido mediante tubo de PTFE de alta resistencia, seleccionado para proporcionar un comportamiento estable en RF y soportar los niveles de potencia especificados.
• Núcleo toroidal Ni-Zn
Toroide de ferrita de níquel-zinc (Ni-Zn) de baja permeabilidad inicial, utilizado como elemento magnético principal para realizar la transformación de impedancia y proporcionar el comportamiento requerido frente a las corrientes de modo común.
• Tornillería de acero inoxidable
Elementos de fijación fabricados en acero inoxidable, proporcionando resistencia mecánica, resistencia frente a la corrosión y una elevada durabilidad.
• Conector SO-239 con aislamiento de PTFE
Equipado con conector SO-239 con aislamiento de PTFE, adecuado para aplicaciones de RF y elevados niveles de potencia.
Transformación 4:1. Amplio rango de frecuencia. Pérdidas mínimas.
El BIG SIGNAL Balun 4:1 combina una transformación de impedancia de 200 a 50 Ohm, un rango de trabajo de 1 a 52 MHz, pérdidas de inserción inferiores a 0,1 dB y una capacidad máxima de 2.000 W PEP, utilizando devanado de cobre protegido con PTFE, ferrita Ni-Zn y conector SO-239 con aislamiento de PTFE.
La compra de los productos siempre se realiza por encargo. Nosotros fabricamos todos los productos, por lo que pueden añadirse tiempos de fabricación. Es por ello que el precio final de la compra, como el precio final de los gastos de envío se confirmarán en un email enviado a posteriori.
La forma de pago se realizará una vez recibido dicho email, por lo que en todo momento podrá cancelar el pedido informándonos del proceso.
